在CAD操作中，居中对齐命令是提高绘图效率和精度的核心工具之一，尤其在机械设计、建筑布局和工程制图中应用广泛，通过合理运用居中对齐功能，可以快速实现元素的水平、垂直或空间对齐，确保图形的规范性和一致性，本文将系统介绍CAD中居中对齐命令的使用方法、操作技巧及实际应用场景,帮助用户掌握这一实用功能。
居中对齐命令的基础概念
CAD中的居中对齐命令主要包括“对齐”（ALIGN）、“移动”（MOVE）结合“中点捕捉”（MID）以及“修改”工具栏中的“对齐”选项，其核心原理是通过捕捉对象的特征点（如中点、圆心、端点等），将目标对象与源对象进行位置匹配，以AutoCAD为例，常用命令输入方式包括：命令行输入“ALIGN”或“AL”，或通过“修改”菜单选择“三维操作”→“对齐”，对于二维图形，还可通过“对象捕捉”设置中的“中点”和“圆心”辅助实现精确对齐。
居中对齐的操作步骤
以将矩形与圆心居中对齐为例,具体操作流程如下：
- 设置对象捕捉：右键点击状态栏的“对象捕捉”，选择“设置”，勾选“中点”“圆心”等关键捕捉点,确保能精准定位。
- 激活对齐命令：在命令行输入“AL”并回车，或通过功能区“修改”面板点击“对齐”图标。
- 选择源对象：根据提示选择需要对齐的目标对象（如矩形）,按回车确认。
- 指定对齐点：依次选择矩形的水平中点和垂直中点作为源点，再选择圆的圆心作为目标点，矩形将自动移动至圆心位置,实现居中对齐。
- 调整对齐方式：若需三维对齐，命令行会提示是否基于对齐点缩放对象，根据需求选择“是”或“否”。
对于批量对齐操作，可结合“选择集”功能（按“Ctrl+A”全选或框选对象），再通过“特性”面板（Ctrl+1）统一修改对齐参数,提升效率。
不同场景下的居中对齐技巧
-

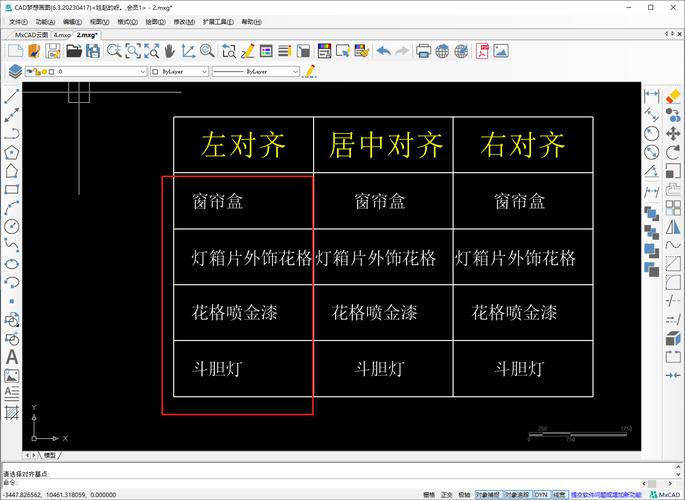

文字与表格居中对齐

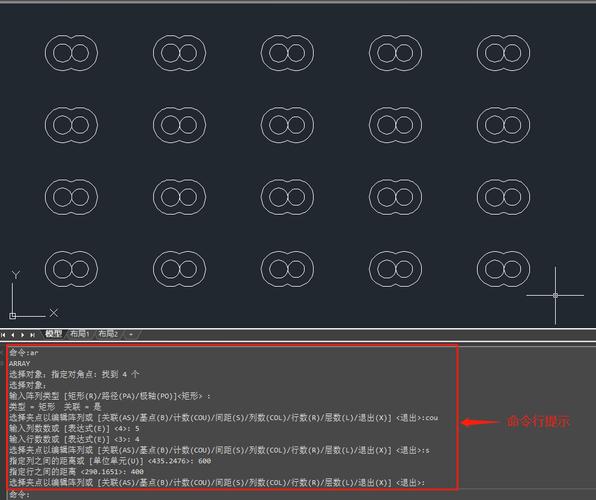

在工程图中，常需将文字或表格居中于图框内，操作步骤为：输入“TEXT”或“TABLE”创建对象后，使用“移动”命令，捕捉文字的“中点”作为基点，再捕捉图框的“中点”即可完成对齐，若需批量对齐，可利用“阵列”（ARRAY）命令结合“路径阵列”功能,沿指定路径均匀分布对象。
（图片来源网络，侵删） -
多元素组合对齐
对于复杂图形（如机械装配图），需先将多个元素组合为块（输入“BLOCK”命令），再通过“基点”定义块的参考点，最后使用“对齐”命令将块的基点与目标位置对齐，将多个螺栓孔组合为块后，以块中心为基点,对齐至零件的中心轴线。 -
动态块中的居中对齐
在创建动态块时，可添加“对齐”参数和动作，实现对象的动态对齐，设计一个可调节长度的支架，通过添加“对齐”动作，使支架端点始终与另一对象的中点对齐,增强图块的灵活性。
常见问题与解决方案
-
对齐后位置偏移
原因：对象捕捉未开启或捕捉点选择错误。
解决：检查状态栏“对象捕捉”是否启用，右键选择“设置”确保捕捉点正确；或使用“捕捉自”（FROM）命令,以参考点为基准输入偏移坐标。 -
三维对齐后对象方向错误
原因：未正确指定对齐点的顺序。
解决：重新执行“ALIGN”命令，按“源点1→目标点1→源点2→目标点2→源点3→目标点3”的顺序依次选择,确保三维对象的旋转和位置对齐。
（图片来源网络，侵删）
效率提升技巧
- 快捷键自定义：在“选项”对话框的“文件”选项卡中，修改“CUI”文件，为常用对齐命令设置快捷键（如将“对齐”设为“AZ”），减少命令输入时间。
- 脚本文件批量处理：对于重复性对齐任务，编写脚本文件（.scr），记录对齐命令序列，通过“SCRIPT”命令批量执行。
- LISP程序扩展：通过AutoLISP编写自定义函数，实现一键居中对齐，以下LISP代码可将选中的对象移动至当前视图中心：
(defun c:CenterView (/ pt1 pt2) (setq pt1 (getvar "viewctr")) (command "_.move" (ssget) "" pt1 pt1) (princ) )
实际应用案例

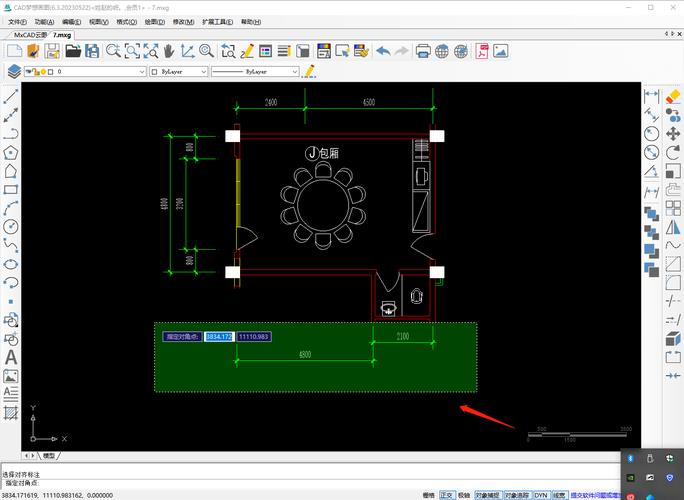

在建筑平面布局中，需将多个房间家具居中对齐至墙体中心，操作步骤为：
- 使用“多线”（MLINE）绘制墙体，并捕捉墙体中点作为参考点。
- 插入家具图块后，执行“对齐”命令，选择家具的几何中心为源点，墙体的中点为目标点。
- 对于对称布局，可结合“镜像”（MIRROR）命令，先对齐一侧家具，再镜像生成另一侧,确保整体对称。
相关问答FAQs
Q1: 如何在CAD中将多个对象同时居中对齐到同一个点？
A1: 首先框选所有需要对齐的对象，输入“AL”激活对齐命令，按回车后依次选择各对象的几何中心（如矩形中点、圆心）作为源点，最后统一指定目标点（如大圆的圆心），所有对象将同时移动至目标位置并居中对齐，若需保持相对位置不变，可先使用“GROUP”命令将对象编组,再进行对齐操作。
Q2: 居中对齐后，如何快速调整对象的对齐精度？
A2: 对齐完成后，可通过“特性”面板（Ctrl+1）修改对象的坐标值，直接输入精确的X、Y坐标实现微调，使用“拉伸”（STRETCH）命令，结合“极轴追踪”和“对象捕捉”，可基于对齐点进行局部位置调整，若需全局精度控制，建议在“单位设置”（UNITS）中调整小数位数，或在“草图设置”中启用“动态输入”,实时显示坐标值。
