在CAD软件中，双击命令是一种高效的对象编辑方式，通过双击图形元素即可快速进入编辑状态，无需频繁切换工具栏或命令行，这一功能尤其适用于修改图形的属性、几何参数或关联数据，能够显著提升绘图效率，以下将从双击命令的触发条件、适用对象、操作步骤及注意事项等方面进行详细说明，并辅以表格对比不同对象的编辑内容,最后以FAQs形式解答常见问题。
双击命令的触发依赖于CAD软件的默认设置，通常情况下，当用户将光标移动到图形对象上时，光标会自动变为拾取框形状，此时双击鼠标左键即可激活编辑功能，需要注意的是，部分CAD版本（如AutoCAD）允许用户通过“选项”对话框中的“选择集”选项卡自定义双击编辑行为，例如设置双击时是直接修改对象属性还是打开特性面板，双击命令的适用对象范围广泛，包括基本几何图形（如直线、圆、多段线）、文字、标注、块参照以及外部参照等,但不同对象的编辑内容和方式存在显著差异。
以AutoCAD为例，当双击直线对象时，系统会自动激活“直线”命令，并进入顶点编辑模式，用户可以直接拖动端点或夹点修改直线长度和角度，或在命令行输入坐标值进行精确调整，若双击圆对象，则会弹出“特性”面板，用户可在其中修改圆心坐标、半径、线型、颜色等属性，或直接在绘图区域内拖动夹点调整半径，对于文字对象，双击后会打开“文字编辑器”选项卡，用户可修改文字内容、字体、高度等参数，甚至进行段落格式设置，多段线的双击编辑则更为复杂，系统会进入顶点编辑模式，允许用户添加、删除或移动顶点，同时通过“特性”面板调整全局宽度、线型生成等属性,下表详细列举了常见双击对象的编辑内容及操作方式：
| 对象类型 | 双击后编辑内容 | 操作方式说明 |
|---|---|---|
| 直线 | 长度、角度、端点位置 | 拖动夹点或输入坐标值；特性面板修改图层、线型等属性 |
| 圆 | 半径、圆心坐标、填充样式 | 拖动圆心夹点调整位置，半径夹点调整大小；特性面板修改颜色、线宽等 |
| 文字（单行） | 、字体、高度、对齐方式 | 直接在绘图区域编辑文字内容；文字编辑器工具栏调整格式 |
| 文字（多行） | 、字体、行距、页边距 | 进入多行文字编辑器，支持格式设置、插入符号等 |
| 标注 | 标注文字、箭头样式、尺寸线特性 | 特性面板修改标注样式；双击文字可手动输入前缀或后缀 |
| 块参照 | 块属性值、块参照位置、旋转角度 | “编辑块定义”进入块编辑器；拖动夹点调整位置和旋转 |
| 多段线 | 顶点坐标、线宽、拟合曲线 | 夹点模式下添加/删除顶点；特性面板调整全局宽度或线型生成方式 |
| 图案填充 | 填充图案类型、比例、角度 | “图案填充编辑器”修改边界和图案参数；拖动夹点调整填充边界 |
在实际操作中，双击命令的便捷性也伴随着一些注意事项，若双击对象后未触发编辑功能，需检查CAD的“选项”设置，确保“双击进行编辑”选项处于勾选状态，对于复杂对象（如块参照或外部参照），双击可能直接进入块编辑器或外部参照管理器，此时需注意编辑范围，避免误改源文件，当图形中包含大量重叠对象时，双击可能会选中 unintended 对象，建议使用“循环选择”功能（按住Shift键并连续单击）切换目标对象，部分CAD插件或第三方程序可能会修改双击命令的默认行为，若遇到异常，可尝试以“命令行”方式启动编辑（如输入“DDMODIFY”打开特性面板）。
双击命令的优势在于其直观性和高效性，尤其适用于频繁修改少量参数的场景，在建筑图纸中调整门窗尺寸时，双击门窗块参照即可快速修改属性值；在机械制图中修改标注文字时，双击标注对象可直接进入文字编辑状态，对于批量修改或复杂编辑操作，双击命令可能效率较低，此时建议结合“特性”面板、块属性管理器或“查找和替换”等工具使用，用户可通过自定义LISP程序或脚本扩展双击命令的功能,例如实现双击时自动执行特定检查或修改逻辑。

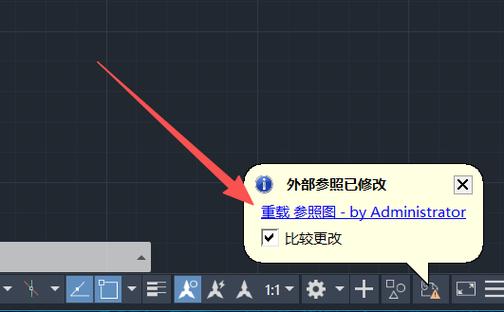

在团队协作环境中，双击命令的使用需注意版本兼容性问题，不同CAD版本对双击行为的支持可能存在差异，例如旧版AutoCAD可能不支持双击编辑多行文字或复杂块参照，建议团队统一使用相同版本的CAD软件，并在图纸中明确标注编辑规范，避免因双击操作差异导致文件损坏或数据丢失，对于外部参照或链接的数据库对象，双击编辑前需确保文件未被锁定,以免引发冲突。
CAD双击命令是一种灵活高效的对象编辑工具，通过合理设置和正确操作，可大幅提升绘图和修改效率，用户需熟悉不同对象的编辑特性，并结合实际需求选择合适的编辑方式，同时注意版本兼容性和团队协作规范，以充分发挥双击命令的优势,以下为相关FAQs的解答：
FAQs
-
问：双击CAD对象后弹出“特性”面板而非直接编辑，如何设置为直接修改对象？
答：这通常是由于CAD的“双击编辑”设置被调整为“显示特性”所致，解决方法为：在命令行输入“OPTIONS”，打开“选项”对话框，切换至“选择集”选项卡，找到“双击编辑”选项，将其从“显示特性”更改为“进行编辑”，然后点击“确定”即可，不同CAD版本（如浩辰CAD）的设置路径可能略有差异,建议参考软件帮助文档。

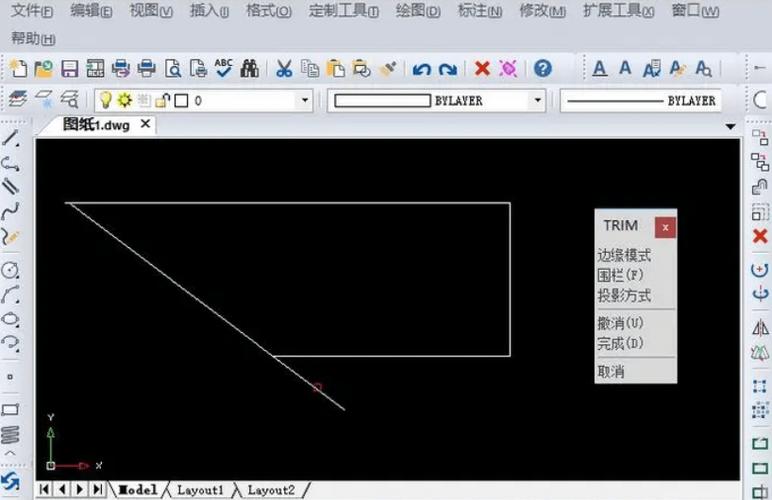

（图片来源网络，侵删） -
问：双击块参照时提示“块定义不可编辑”，如何解决？
答：此问题通常是因为块参照来自外部文件或被设置为“外部参照”类型，解决方法有两种：一是分解块参照（输入“X”命令后选择块），但会失去块的整体编辑优势；二是通过“块编辑器”修改，即双击块参照后选择“编辑块定义”，在块编辑器中修改后保存，若块参照来自外部文件，需确保源文件未被其他用户占用,并检查是否具有编辑权限。
