CAD参数设置命令是提高绘图效率、规范图纸输出的核心工具，掌握这些命令能有效避免重复操作，确保图形精度与行业标准一致，以下从绘图环境、对象特性、标注样式、打印设置等维度,详细解析常用参数设置命令及其应用场景。
基础绘图环境参数设置
-
单位（UNITS/UN）
用于设置图形的长度、角度单位及精度，执行命令后弹出“图形单位”对话框，可选择“小数”“工程”“建筑”等长度类型，角度类型默认为“十进制度数”，精度通常保留2位小数，例如机械制图需将长度单位设为“毫米”，角度设为“度/分/秒”并保留整数位。 -

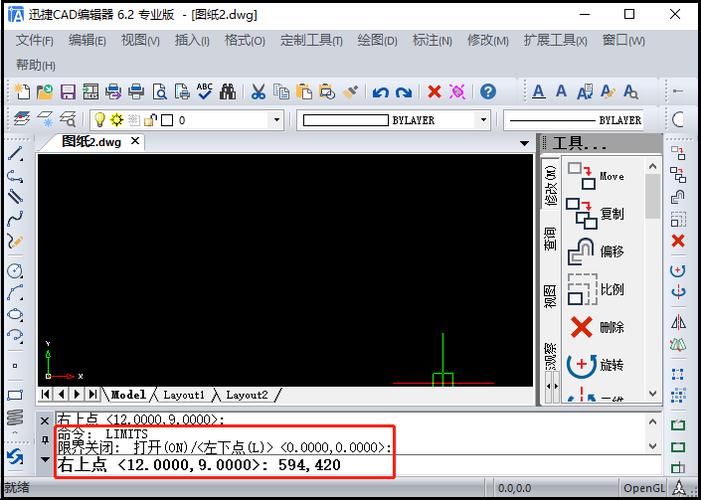

图形界限（LIMITS）
定义绘图区域的范围，相当于“虚拟图纸”的大小，执行命令后输入左下角坐标（通常为0,0）和右上角坐标（如A3图纸的420,297），再通过“缩放（ZOOM）”命令选择“全部（A）”即可显示整个界限，此命令对大型装配图布局尤为重要,可避免元素超出绘图边界。 -
栅格与捕捉（GRID/SNAP）
- GRID（栅格）：在屏幕上显示均匀分布的参考点，通过“F7”键开关，栅格间距可在“草图设置”中与捕捉间距统一设置。
- SNAP（捕捉）：限制光标按固定步长移动，常与“栅格”配合使用，通过“F9”键开关，在“极轴捕捉”模式下，可设置角度增量（如90°）实现垂直或水平绘制。
对象特性参数设置
-
图层（LAYER/LA）
图层是管理复杂图形的核心工具，通过“图层特性管理器”可设置图层名称、颜色（如红色用于轴线）、线型（如CENTER线用于中心线）、线宽（0.3mm用于粗实线），建议按对象类型分层，如“轴线层”“尺寸层”“文字层”,并冻结不需要的图层以提高显示性能。

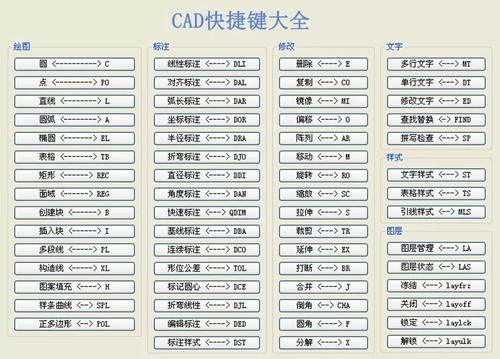

（图片来源网络，侵删） -
线型比例（LTSCALE/LTS）
调整虚线、点画线等非连续线型的疏密程度，默认比例为1.0，若线型显示过密或过疏，可在命令行输入新比例值（如建筑图纸常用10-20），对于局部不同比例的图形，可使用“对象特性匹配（MATCHPROP）”单独调整线型比例。 -
线宽（LWEIGHT/LW）
控制图形线条的打印宽度，在“线宽设置”对话框中，可设置默认线宽（0.25mm）和显示比例，勾选“显示线宽”后屏幕上会实时预览效果，但打印时需确保“打印样式表”中启用了线宽设置。
标注与文字参数设置
-
标注样式（DIMSTYLE/D）
统一尺寸标注的外观，通过“标注样式管理器”可创建新样式（如“机械标注”“建筑标注”），设置以下参数：- 直线：基线间距设为8-10mm，超出尺寸线2mm。
- 符号和箭头：箭头样式选择“实心闭合”，大小设为2.5-3mm。
- 文字：文字高度设为3.5mm，从尺寸线偏移1mm。
- 主单位：精度设为0.00，小数分隔符为“句点”。
-
文字样式（STYLE/ST）
定义文字的字体、高度和效果，常用设置包括：
（图片来源网络，侵删）- 字体名：选择“gbenor.shx”（英文）或“gbcbig.shx”（中文），确保符合国标。
- 高度：0.0表示使用“TEXT”命令时动态输入高度，标题文字可设为5-7mm。
- 效果：取消“颠倒”“反向”勾选，若需斜体可调整“倾斜角度”为15°。
打印与输出参数设置
-
打印样式（PLOTSTYLE/PLTYPE）
控制图形打印时的颜色、线宽等属性，在“打印”对话框中选择“打印样式表”，如“monochrome.ctb”（黑白打印），通过“编辑打印样式表”可将所有颜色统一为黑色，并调整对应颜色的线宽（如红色0.5mm，其他颜色0.25mm）。 -
页面设置（PAGESETUP）
配置打印设备、纸张大小和打印比例，关键参数包括：- 打印机/绘图仪：选择对应的打印设备。
- 图纸尺寸：如“A3”“ISO A3 (297×420mm)”。
- 打印比例：建筑平面图常用1:100，机械图样按1:1打印，通过“布局”调整比例。
- 打印区域：选择“窗口”框选需要打印的图形范围。
动态块与参数化设置
-
块（BLOCK/B）
将常用图形（如螺栓、门窗）定义为块，通过“块编辑器（BEDIT）”添加参数（如线性、旋转）和动作（如拉伸、阵列），实现动态修改，定义一个“门”块后，可通过拉伸参数调整门的宽度,无需重新绘制。 -
约束（GEOMCONSTRAINT/DIMCONSTRAINT）
参数化绘图的核心工具，通过几何约束（如重合、平行）和尺寸约束（如长度、角度）自动控制图形形状，绘制矩形后添加“水平”和“垂直”约束，再通过“对齐约束”确保相邻图形对齐,修改尺寸值后图形会自动更新。
系统优化参数设置
-

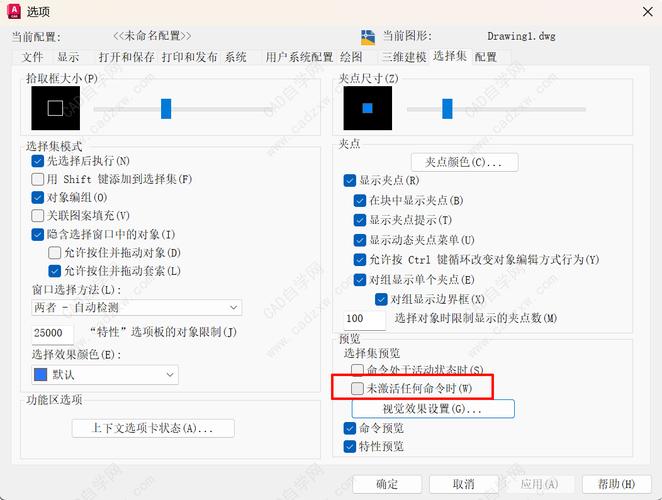

选项（OPTIONS/OP）
通过“选项”对话框可调整CAD性能与界面：- 显示：设置“十字光标大小”为100%，启用“淡入屏幕内容”提高拖动性能。
- 打开和保存：自动保存间隔设为10分钟，保存格式选择“AutoCAD 2013/LT2013 DXF”。
- 用户系统配置：取消“双击进行编辑”,避免误操作。
-
自定义（CUI）
通过“自定义用户界面”修改快捷键（如将“TRIM”命令设为“TR”）、工具栏布局，或导入第三方工作空间,提升绘图效率。
相关问答FAQs
Q1: 为什么我的虚线显示为实线？如何解决？
A: 虚线显示异常通常由两个原因导致：一是线型比例（LTSCALE）过小或过大，可在命令行输入“LTSCALE”并调整比例值（如10）；二是所选对象的线型被设置为“ByLayer”或“ByBlock”，但当前图层的线型为实线，需检查“图层特性管理器”中图层的线型设置,或单独修改对象线型。
Q2: 如何让标注文字始终显示在尺寸线中间？
A: 通过调整标注样式中的“文字”选项卡实现：在“文字位置”区域，将“垂直”设为“上方”，“水平”设为“居中”；在“文字对齐”区域，选择“ISO标准”或“与尺寸线对齐”，确保文字在尺寸线内时居中，尺寸线外时水平对齐，若仍不理想，可勾选“标注样式管理器”中的“替代”选项，单独调整“文字外观”中的“从尺寸线偏移”值（如0.5mm）。
