在CAD软件中，填色命令是绘图过程中常用的功能之一，主要用于封闭区域内的颜色填充，以增强图形的可视化效果、区分不同部件或表达特定的设计意图，不同版本的CAD软件（如AutoCAD、中望CAD等）中，填色命令的核心操作逻辑基本一致，主要通过“HATCH”命令实现，以下将从命令启动、参数设置、应用技巧及常见问题等方面详细解析CAD填色命令的使用方法。

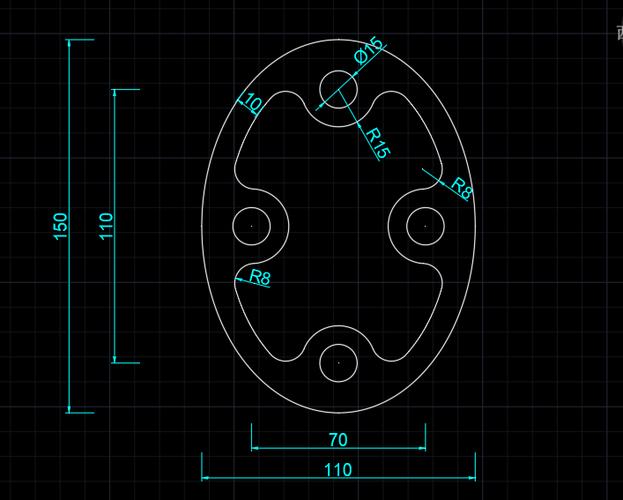

（图片来源网络，侵删）

填色命令的启动方式

在CAD中，启动填色命令主要有以下几种方式：

命令行输入：直接在命令行输入“HATCH”或简化命令“H”，按回车键确认。
功能区面板：切换至“常用”选项卡，在“绘图”面板中找到“图案填充”按钮（图标为倾斜的网格）。
工具栏：在经典工作界面中，通过“绘图”工具栏点击“图案填充”图标。
菜单栏：依次点击“绘图”→“图案填充”。

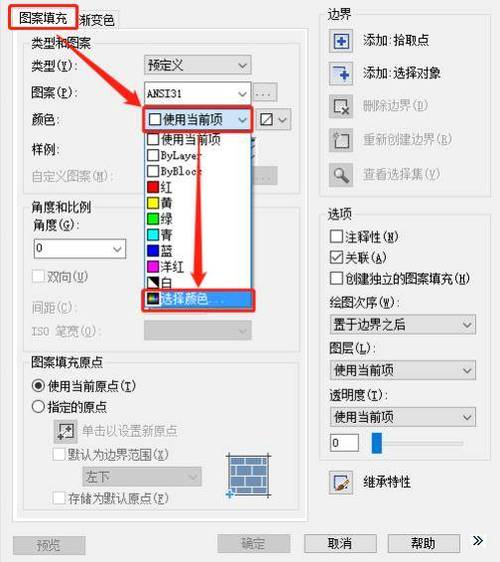

启动命令后，系统会弹出“图案填充和渐变色”对话框,这是设置填色参数的核心界面。

填色参数的详细设置

图案类型与选择

在“图案填充”选项卡中，“类型和图案”区域是首要设置项：

类型：可选择“预定义”“用户定义”或“自定义”。
- 预定义：使用CAD内置的标准图案（如ANSI、ISO或其他类型），适用于机械、建筑等常规场景。
- 用户定义：基于用户设定的角度、间距等参数生成简单的直线图案，适合快速填充。
- 自定义：加载用户自行创建的.pat文件，满足特殊设计需求。
图案：点击下拉菜单可选择具体图案，ANSI31”表示斜线填充、“SOLID”为实体填充。

角度与比例

角度：控制填充图案的旋转角度，ANSI31”默认角度为0°，若需调整为45°斜线，可输入45。
比例：调整图案的疏密程度，数值越大图案越稀疏，数值越小越密集，若填充后图案显示过密或过疏，需通过此参数调整。

边界选择

填充区域需通过边界定义，CAD提供了多种边界选择方式：

（图片来源网络，侵删）

添加：拾取点：在封闭区域内单击，系统自动检测边界，此方式要求区域完全封闭，若存在间隙需先修复。
添加：选择对象：手动选择构成边界的线条、多段线等对象，适用于非连续边界或复杂区域。
删除边界：若填充区域内存在封闭的“孤岛”（如孔洞），可通过此选项排除部分区域不填充。

关联性与填充样式

关联：勾选后，当修改边界形状时，填充图案会自动更新边界；取消则为非关联填充，图案与边界独立。
填充样式：在“渐变色”选项卡中，可选择单色或双色渐变，并调整颜色、透明度及方向，适用于需要表现光影或材质的场景。

孤岛检测

在“选项”区域，孤岛检测方式包括“普通”“外部”和“忽略”：

普通：交替填充孤岛与外层区域（如最外层填充，内部孔洞不填充，再嵌套区域填充）。
外部：仅填充最外层边界，内部所有孤岛均不填充。
忽略：忽略所有孤岛，填充整个封闭区域。

填色命令的高级应用技巧

填充透明度调整：通过“特性”面板（Ctrl+1）可修改填充的透明度，避免遮挡下方图形。
图案填充编辑：双击已填充的图案，可快速重新打开参数对话框进行修改。
分解填充图案：使用“EXPLODE”命令可将填充图案分解为独立线条，便于局部编辑（但会失去关联性）。
图层管理：建议将填充单独置于一个图层，便于控制显示和打印，例如设置“填充”图层为不打印或特定颜色。
自定义图案创建：通过编写.pat文件（使用文本编辑器，按特定格式定义图案线条），可创建个性化填充图案，例如材料纹理或标识符号。

常见错误与解决方法

填充区域无法识别：通常因边界未闭合导致，可使用“BOUNDARY”命令生成封闭多段线，或检查是否有微小间隙（用“ZOOM”命令放大查看端点对齐情况）。
填充图案比例异常：根据图形尺寸调整比例值，例如在大型机械图中需增大比例，小型零件图中需减小比例。
填充显示为空白：检查填充图层是否被冻结或关闭，或在“选项”对话框中确保“填充显示模式”设置为“实体”。

填色命令的适用场景

建筑制图：填充墙体、混凝土、绿地等区域，常用图案包括“ANSI31”“AR-CONC”。
机械设计：区分零件剖面，如金属材质用“ANSI37”，橡胶用“ANSI37”并调整角度。
电气图纸：填充线圈、电容等符号的内部区域，增强识别度。
