在CAD软件中，绘制门的操作是建筑设计中的基础技能之一，熟练掌握门的绘制命令能显著提高绘图效率，CAD软件（以AutoCAD为例）提供了多种绘制门的方法，包括基本命令、动态块工具以及自定义门族等，用户可根据设计需求选择合适的方式，以下将详细介绍CAD中绘制门的常用命令及操作步骤，涵盖基础矩形门、动态块门以及自定义门型的绘制方法，并辅以表格对比不同方法的优缺点,帮助用户全面掌握门的绘制技巧。
基础命令绘制简单门

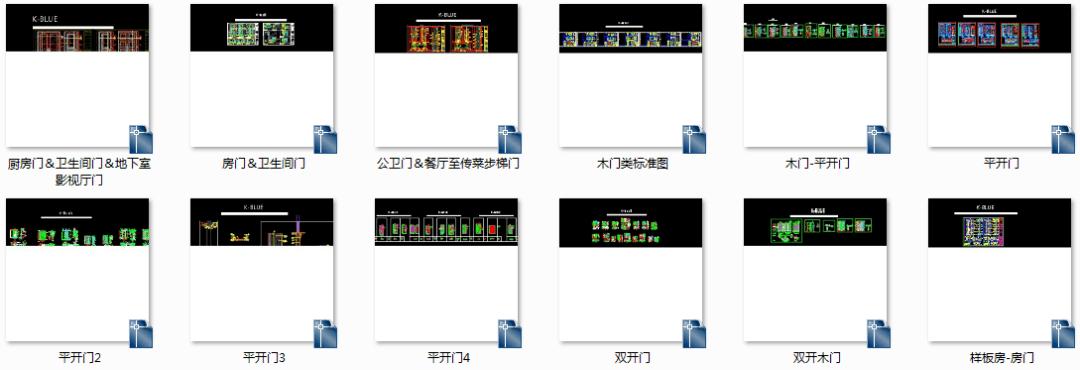

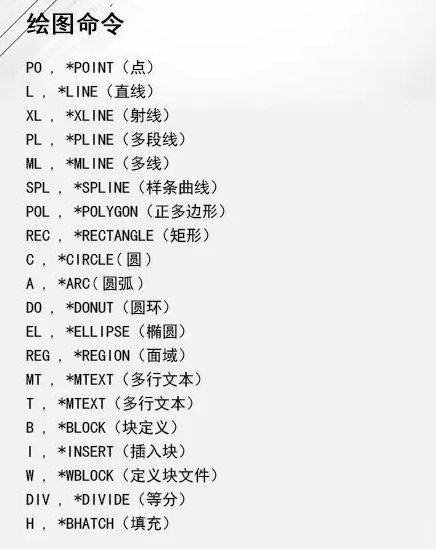

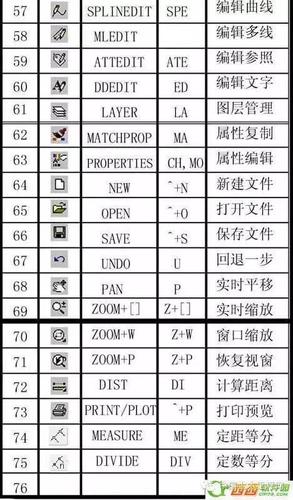

对于初学者或简单的平面图，可直接使用CAD的基础绘图命令手动绘制门，最常用的命令包括“矩形”（RECTANG）、“圆弧”（ARC）和“修剪”（TRIM），以绘制一个标准的单扇平开门为例，具体步骤如下：
- 绘制门洞：首先使用“直线”（LINE）或“矩形”命令绘制墙体上的门洞，门洞宽度一般为800-1000mm，高度根据墙体确定。
- 绘制门扇：在门洞范围内，使用“矩形”命令绘制门扇，尺寸略小于门洞（如门洞宽900mm，门扇宽880mm）。
- 绘制开启方向：使用“圆弧”命令绘制门的开启轨迹，以门扇一角为圆心，门扇宽度为半径，绘制90度圆弧，表示门开启的最大角度。
- 修剪多余线条：使用“修剪”命令删除门洞内多余的墙体线条，完成门的绘制。
此方法操作简单，适用于快速绘制标准门，但修改时需手动调整尺寸和角度,灵活性较低。
使用动态块绘制可调门
动态块是CAD中高效绘制门的工具，允许用户通过自定义属性（如尺寸、开启方向）动态调整门的样式，以AutoCAD的“块编辑器”为例，创建动态块门的步骤如下：
- 创建基础块：先绘制一个标准门图形（包括门扇和开启线），并将其定义为“块”（BLOCK）。
- 添加参数：在块编辑器中，添加“线性参数”控制门的宽度，添加“旋转参数”控制门的开启方向。
- 添加动作：为“线性参数”添加“拉伸动作”，允许用户动态调整门宽；为“旋转参数”添加“旋转动作”，实现门扇的开启角度调整。
- 保存块：保存动态块后，插入到图纸中时，可通过夹点直接修改门的尺寸和开启方向，无需重新绘制。
动态块的优势在于灵活性和可重用性，尤其适用于需要频繁调整门的设计方案，在平面布局中，可直接通过拖动夹点将800mm宽的门调整为900mm,或旋转门扇改变开启方向。
使用“门”工具（Architecture工具集）
若使用AutoCAD Architecture（或类似BIM软件），可通过内置的“门”工具快速绘制专业门，该工具集提供多种门类型（如平开门、推拉门、折叠门），并自动处理与墙体的关联关系，操作步骤如下：
- 选择门工具：在“工具选项板”中找到“门”工具，选择所需的门类型（如单扇平开门）。
- 设置参数：在属性面板中输入门的宽度、高度、材质等参数，或选择预设门样式。
- 放置门：在墙体上点击放置门，软件会自动在墙体上开门洞，并生成门模型。
- 编辑门属性：双击门可修改开启方向、位置等，墙体会自动更新门洞尺寸。
此方法适用于专业建筑设计，能实现门与墙体的智能关联，修改墙体时门洞会同步调整,大幅提高设计精度。
不同绘制方法对比
为更直观地对比上述方法,以下表格总结了各自的特点及适用场景：
| 绘制方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 基础命令（矩形、圆弧） | 操作简单，无需额外设置，适合初学者 | 修改繁琐，无法动态调整，效率低 | 简单平面草图、临时绘图需求 |
| 动态块 | 灵活可调，可重复使用，支持多种属性修改 | 需提前设置参数，块编辑器学习成本较高 | 需频繁调整尺寸和方向的标准门设计 |
| Architecture门工具 | 自动关联墙体，参数化设计，专业门库支持 | 依赖特定软件（如AutoCAD Architecture），通用性低 | 专业建筑设计、BIM模型绘制 |
绘制门的注意事项
- 比例与规范：绘制门时需注意建筑规范，如门的最小宽度（如住宅户门不小于900mm）、防火门的特殊要求等。
- 图层管理：建议将门单独置于“门”图层，并设置不同颜色，便于后续修改和统计。
- 与墙体关系：手动绘制门时需确保门洞位置准确，动态块或专业工具可自动处理墙体关系，减少错误。
相关问答FAQs
Q1：如何使用CAD快速绘制多个相同尺寸的门？
A1：可通过“复制”（COPY）或“阵列”（ARRAY）命令快速复制已绘制的门，若使用动态块，只需插入一个门块后，通过“特性”面板修改尺寸，再复制到其他位置，确保所有门尺寸一致，对于专业软件（如AutoCAD Architecture），可使用“工具选项板”中的门工具直接放置预设尺寸的门，无需重复绘制。
Q2：CAD中如何绘制带弧形轨迹的旋转门？
A2：绘制旋转门需结合“圆弧”和“环形阵列”命令：
- 绘制门洞中心点，以中心点为圆心绘制弧形轨迹（半径为门的旋转半径）。
- 绘制单个门扇（如三角形或扇形），并将其移动到弧形轨迹的起点。
- 使用“环形阵列”（ARRAYPOLAR）命令，以中心点为阵列中心，设置项目数量（如4扇门），填充角度为360度，生成完整的旋转门。
- 若需动态调整，可将旋转门定义为动态块，添加“旋转参数”和“阵列动作”,实现门扇数量的灵活修改。
