在CAD绘图过程中,标注是传达设计尺寸和几何信息的关键元素，而随着设计的不断修改，标注的更新成为确保图纸准确性的重要环节，CAD软件提供了多种标注更新命令，帮助用户高效、准确地调整标注内容，使其与图形对象的变化保持同步，以下将详细介绍常用的标注更新命令及其应用场景、操作方法，并通过表格对比不同命令的特点，最后附上相关FAQs。
在AutoCAD中,最常用的标注更新命令是“DIMUPDATE”和“-DIMUPDATE”，通过“标注样式管理器”和“标注编辑”功能也能实现标注的更新。“DIMUPDATE”命令主要用于将选定的标注对象更新为当前标注样式，或根据图形的几何变化自动调整标注值，当用户修改了图形中直线的长度后，若标注未自动更新，可使用“DIMUPDATE”命令选择该标注，系统会自动重新测量并显示新的尺寸值，操作时，只需在命令行输入“DIMUPDATE”，按回车键后选择需要更新的标注对象即可完成，而“-DIMUPDATE”是命令行版本的标注更新命令，适用于脚本编写或批量操作，其功能与“DIMUPDATE”一致，但所有操作均在命令行中完成，无需对话框交互。

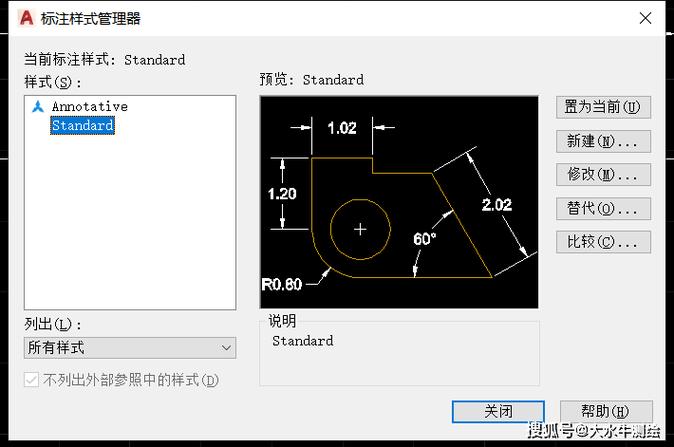

除了直接使用更新命令,通过“标注样式管理器”更新标注也是一种常用方法，当用户修改了标注样式（如文字高度、箭头样式等）后，图纸中已有的标注不会自动应用新样式，此时可通过“标注样式管理器”中的“替代”或“比较”功能，将选定的标注更新为当前样式，具体操作步骤为：输入“DIMSTYLE”命令打开标注样式管理器，选择目标样式后点击“置为当前”，然后选择需要更新的标注对象，右键点击选择“更新标注”即可，这种方法适用于批量修改标注样式，尤其当需要对多个标注进行统一调整时，效率较高。
对于部分复杂标注（如关联标注与非关联标注的转换），CAD还提供了“DIMREASSOCIATE”和“DIMDISASSOCIATE”命令。“DIMREASSOCIATE”用于将非关联标注重新关联到几何对象，当图形修改时，标注会自动更新；而“DIMDISASSOCIATE”则是解除标注与几何对象的关联，使标注值固定不变，当用户误操作导致标注失去关联性时，可通过“DIMREASSOCIATE”命令重新选择几何对象，恢复标注的自动更新功能，需要注意的是，关联标注是实现自动更新的前提，因此在修改图形前，应确保标注处于关联状态。
以下是不同标注更新命令的功能对比表格：
| 命令名称 | 主要功能 | 适用场景 | 操作特点 |
|---|---|---|---|
| DIMUPDATE | 更新标注值或样式为当前设置 | 修改图形后标注值未自动更新 | 交互式选择对象，操作简单 |
| -DIMUPDATE | 批量更新标注值或样式 | 脚本编写或批量处理 | 命令行操作，无需对话框 |
| DIMSTYLE（更新） | 通过样式管理器批量更新标注样式 | 统一修改多个标注的样式属性 | 可预览样式效果，支持全局更新 |
| DIMREASSOCIATE | 重新关联标注与几何对象 | 标注失去关联性后恢复自动更新 | 需重新选择几何对象，定义关联点 |
| DIMDISASSOCIATE | 解除标注与几何对象的关联 | 固定标注值，防止图形修改时自动更新 | 直接选择对象即可解除关联 |
在实际应用中,标注更新的效率与标注的关联性、样式设置密切相关，为确保标注能够自动更新，建议用户在创建标注时勾选“关联标注”选项，并在修改图形后及时检查标注是否同步更新，当图纸中存在大量标注时，可使用“快速选择”功能（QSELECT）按类型或图层选择标注对象，再执行批量更新命令，以提高操作效率。
相关问答FAQs：
-
问：为什么我的CAD标注在修改图形后没有自动更新？
答：通常是因为标注失去了与几何对象的关联性，可尝试使用“DIMREASSOCIATE”命令重新关联标注到对象，或在“标注样式管理器”中检查标注样式是否为“关联”状态，确保图形修改时未使用“分解”命令破坏标注的关联结构。 -
问：如何批量更新多个标注的样式？
答：可通过“标注样式管理器”实现：输入“DIMSTYLE”命令，选择目标样式后点击“置为当前”，然后使用“快速选择”功能（QSELECT）选中所有需要更新的标注对象，最后右键点击选择“更新标注”即可批量应用新样式，对于大量标注，也可使用“-DIMUPDATE”命令结合脚本进行批量处理。
