在CAD软件中，IM命令是“Image”命令的缩写，主要用于插入和管理光栅图像文件，如JPEG、PNG、TIFF、BMP等格式，通过IM命令，用户可以将外部图像文件导入到CAD图纸中，作为背景参考、设计素材或可视化辅助元素，以下是关于CAD中IM命令的详细解析，包括功能特点、操作步骤、注意事项及实际应用场景。
IM命令的基本功能与用途
IM命令的核心功能是将光栅图像与CAD矢量图形结合，提升设计的直观性和效率,其主要用途包括：
- 背景参考：在测绘、建筑或机械设计中，插入卫星地图、扫描图纸或照片作为绘图背景。
- 素材整合：将Logo、纹理或效果图等图像元素嵌入CAD图纸,用于演示或出图。
- 比对校准：将新旧图纸或设计图与实际拍摄图像叠加,检查尺寸或布局的准确性。

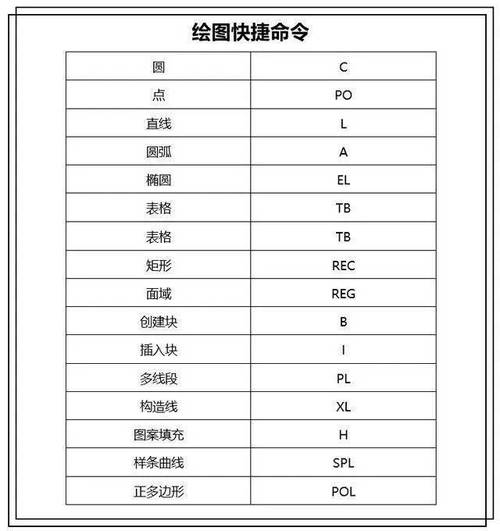

IM命令的调用方式
在CAD中,IM命令可通过以下三种方式调用：
- 命令行输入：直接在命令行中输入“IM”或“IMAGE”,按回车键确认。
- 菜单栏操作：依次点击“插入”>“光栅图像参照”。
- 工具栏按钮：在“参照”工具栏中找到“图像”图标（通常显示为山脉和太阳的图案）。
IM命令的操作步骤
以下是使用IM命令插入图像的详细流程：
- 启动命令：通过上述任一方式调用IM命令，系统将弹出“选择图像文件”对话框。
- 选择文件：在对话框中浏览并选择目标图像文件，支持常见格式（如JPG、PNG等），点击“打开”后，弹出“图像”对话框。
- 参数设置：
- 插入点：指定图像在CAD中的位置坐标，可通过输入X、Y值或在屏幕上点击确定。
- 缩放比例：设置图像的缩放比例，直接输入数值或勾选“在屏幕上指定”后手动调整。
- 旋转角度：输入旋转角度（如90°）或通过屏幕拖拽调整方向。
- 确认插入：完成参数设置后，点击“确定”,图像将插入到当前图纸中。
图像管理选项
插入图像后,可通过以下命令进行管理：
- IMAGE命令：打开“图像管理器”对话框，查看当前图纸中的所有图像列表，支持路径重载、卸载或拆离图像。
- IMAGECLIP命令：裁剪图像边界，创建不规则显示区域，可通过“新建边界”选择多边形或矩形裁剪。
- IMAGEFRAME命令：控制图像边框的显示（输入0隐藏边框，1显示边框）。
- IMAGEADJUST命令：调整图像的亮度、对比度和淡入度,优化显示效果。
注意事项与常见问题
- 图像分辨率与性能：高分辨率图像可能导致CAD运行变慢,建议插入前通过第三方软件压缩图像或降低分辨率。
- 路径依赖性：图像文件需保持原路径，否则可能无法显示，可通过“图像管理器”中的“保存路径”或“绑定”功能解决。
- 图层管理：建议将图像单独置于一个图层,并关闭该图层以提高矢量图形的编辑效率。
- 打印设置：打印时需确保图像图层已开启，并在打印样式表中启用“光栅图像”打印选项。
实际应用场景示例
以下为IM命令在不同领域的应用案例：
| 应用领域 | 操作步骤 | 优势 |
|--------------|--------------|----------|
| 建筑设计 | 1. 插入卫星地图作为总图背景；
用IMAGECLIP裁剪建筑区域；
叠加CAD平面图进行比对。 | 直观展示项目与周边环境的关系，提高规划准确性。 |
| 机械设计 | 1. 扫描零件图纸并插入CAD；
通过IM命令与3D模型比对尺寸；
使用IMAGEADJUST优化扫描图清晰度。 | 快速验证实物与设计图的差异，减少测量误差。 |
| 室内设计 | 1. 插入房间照片作为背景；
在照片上绘制家具布局；
调整透明度以突出矢量图形。 | 生成直观的效果图，便于客户沟通。 |
高级技巧
- 批量插入图像：通过脚本或LISP程序实现多图像自动插入,提高重复性工作效率。
- 图像与矢量转换：若需将图像转为矢量图形，可先插入图像，再使用“描图”功能或第三方插件（如R2V）进行转换。
- PDF与图像结合：将PDF插入CAD后，使用“PDF underlay”功能,再叠加光栅图像进行多文件比对。
相关问答FAQs
问题1：为什么插入的图像在CAD中显示为白色方块？
解答：通常是由于图像文件路径错误或CAD版本兼容性问题导致，可尝试以下操作：
- 检查图像文件是否被移动或删除，通过“图像管理器”重新加载文件；
- 确认图像格式是否被CAD支持（如WebP格式可能不被兼容）；
- 更新CAD至最新版本或使用“修复”命令（RECOVER）修复文件。
问题2：如何调整插入图像的透明度，使其成为半透明背景？
解答：CAD本身不直接支持图像透明度调整，但可通过以下方法实现：
- 使用“透明”命令（TRANSPARENCY），部分CAD版本支持对光栅图像设置透明度；
- 将图像导入Photoshop等软件添加透明背景后重新插入；
- 利用“叠放顺序”功能（DRAWORDER），将图像置于底层并降低图层透明度（需CAD支持图层透明度）。
通过合理运用IM命令及其配套功能，用户可以高效整合图像资源与CAD设计,显著提升工作流程的灵活性和可视化效果。
