在CAD软件中，剪切块（通常指通过特定命令创建的封闭区域，用于批量编辑或选择对象）的创建和使用是提高绘图效率的重要功能，虽然CAD中没有直接名为“剪切块”的独立命令，但通过组合使用“多段线”（PLINE）、“面域”（REGION）、“边界”（BOUNDARY）等命令，并结合“剪切”（TRIM）、“延伸”（EXTEND）、“阵列”（ARRAY）等编辑工具，可以实现剪切块的创建与应用，以下将从命令原理、操作步骤、应用场景及注意事项等方面详细说明。

剪切块的创建命令及原理

剪切块的核心是创建一个或多个封闭的几何区域，该区域可作为选择或编辑的依据，在CAD中,封闭区域的创建主要通过以下命令实现：

1. 多段线（PLINE）
   PLINE命令用于创建连续的直线段或圆弧段组成的二维多段线，通过设置“闭合”（C）选项，可快速形成封闭区域，绘制一个矩形时，使用PLINE命令依次输入四个角点，最后输入“C”即可闭合多段线，形成剪切块的基本轮廓。
   操作步骤：

   • 输入PLINE命令，按回车键；
   • 指定起点，依次输入各线段端点；
   • 完成所有端点后，输入C闭合多段线。
     优势：操作简单，可灵活调整线宽和顶点,适合创建不规则剪切块。

2. 面域（REGION）
   面域是将闭合的二维图形（如圆、多边形、闭合多段线）转换为具有物理属性的二维区域，可用于布尔运算（并集、差集、交集），将一个圆和一个矩形通过“差集”运算，可创建环形剪切块。
   操作步骤：

   • 使用绘图命令（如CIRCLE、RECTANG）创建闭合图形；
   • 输入REGION命令，选择所有闭合对象，按回车键；
   • 系统自动生成面域，可通过“并集”（UNION）、“差集”（SUBTRACT）等命令编辑。
     优势：支持布尔运算，适合创建复杂形状的剪切块,且面域可作为填充图案的边界。

3. 边界（BOUNDARY）
   BOUNDARY命令通过检测指定区域内的闭合对象，自动生成多段线或面域，在由多条直线围成的区域内，无需手动绘制闭合轮廓，直接使用BOUNDARY命令即可快速生成剪切块。
   操作步骤：


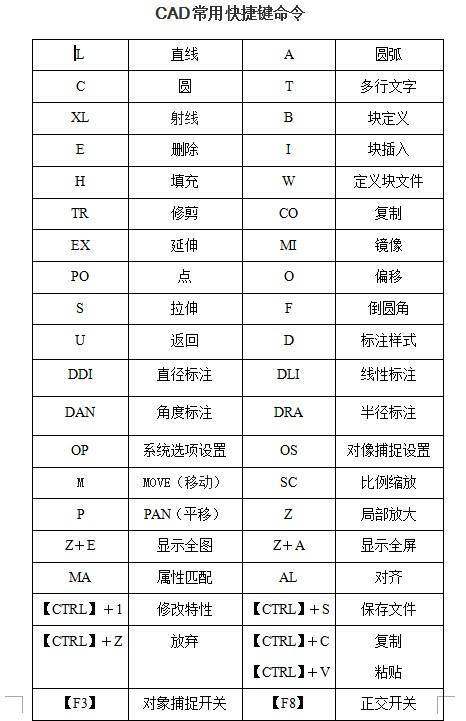

   （图片来源网络，侵删）
   • 输入BOUNDARY命令，弹出“边界创建”对话框；
   • 设置“对象类型”为“多段线”或“面域”；
   • 点击“拾取点”，在目标区域内单击，系统自动检测边界；
   • 按回车键确认，生成封闭区域。
     优势：自动化程度高，适合快速提取复杂图形中的封闭区域,减少手动绘制误差。

剪切块的编辑与应用

创建剪切块后,可结合其他命令实现高效编辑：

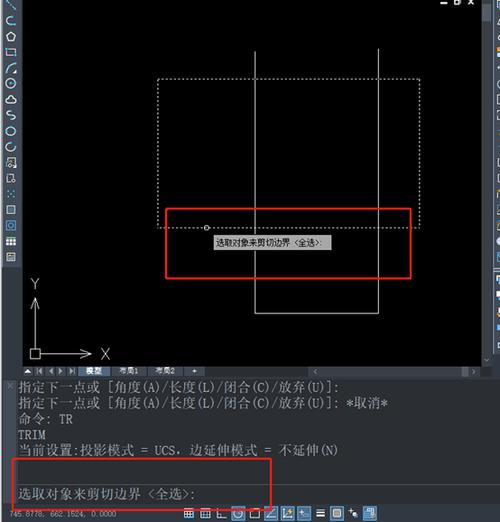

1. 剪切与延伸（TRIM/EXTEND）
   以剪切块为边界，对其他对象进行剪切或延伸，使用PLINE命令创建一个多边形剪切块，通过TRIM命令选择剪切块为剪切边界，快速删除边界内的多余线条。
   操作步骤：

   • 输入TRIM命令，选择剪切块作为剪切边界，按回车键；
   • 选择需要剪切的对象,系统自动修剪至剪切块边界。

2. 阵列与复制（ARRAY/COPY）
   将剪切块作为单元，通过矩形阵列（ARRAYRECT）或路径阵列（ARRAYPATH）批量复制，使用PLINE绘制一个三角形剪切块，通过ARRAYPOLAR命令进行环形阵列,快速生成均匀分布的图案。

3. 填充与图案（HATCH）
   剪切块可作为填充图案的边界，使用REGION命令创建一个面域剪切块，输入HATCH命令，选择图案类型,直接点击剪切块内部即可填充纹理。


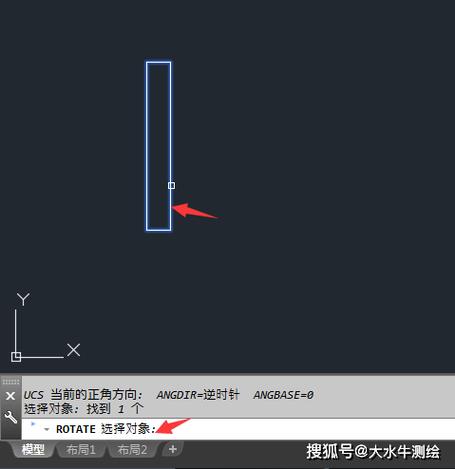

   （图片来源网络，侵删）

不同创建方式的对比

注意事项

1. 闭合性检查：使用PLINE或BOUNDARY创建剪切块时，确保图形完全闭合，否则无法生成有效区域，可通过“特性”（PROPERTIES）面板检查对象是否闭合。
2. 图层管理：建议将剪切块单独置于一个图层，便于控制显示和编辑，避免与其他对象混淆。
3. 精度设置：在“选项”（OPTIONS）对话框中，调整“拾取框”大小,确保BOUNDARY命令能准确识别边界。

相关问答FAQs

问题1：为什么使用BOUNDARY命令创建剪切块时提示“未找到有效的边界”？
解答：通常由以下原因导致：

• 目标区域内存在未闭合的间隙（如线条端点未对齐）；
• 区域内包含非闭合对象（如开放的多段线、直线）；
• “边界创建”对话框中“孤岛检测”未开启。
  解决方法：使用“延伸”（EXTEND）或“倒角”（CHAMFER）命令闭合间隙，确保区域内所有对象均为闭合图形，并勾选“孤岛检测”选项。

问题2：如何将剪切块转换为可编辑的独立对象？
解答：

• 若剪切块为多段线（PLINE），可直接使用“夹点编辑”调整顶点位置，或通过“分解”（EXPLODE）命令将其转换为单独的直线段（但会失去闭合性）；
• 若剪切块为面域（REGION），需通过“边界框”（BPOLY）命令重新生成多段线，或使用“并集”（UNION）命令合并后进行编辑。
  可通过“偏移”（OFFSET）命令创建剪切块的副本,用于扩大或缩小区域。
