在CAD绘图过程中，直线分段命令是一项非常实用的功能，它能够帮助用户快速将一条直线按照指定条件进行分割，从而提高绘图效率，无论是建筑图纸中的轴线划分、机械设计中的尺寸标注，还是电气工程中的线路布局，都可能需要对直线进行分段处理，本文将详细介绍CAD中直线分段命令的使用方法、操作技巧、注意事项以及实际应用场景,帮助用户全面掌握这一功能。

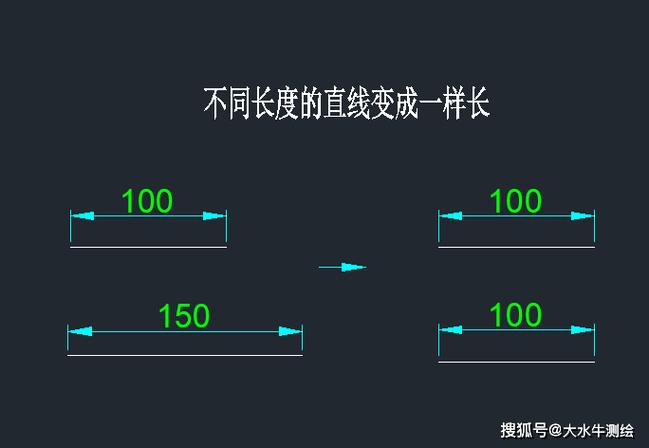

直线分段命令的基本概念与作用
直线分段命令（在CAD中通常对应“DIVIDE”或“MEASURE”命令，或通过“打断于点”等操作实现）主要用于将直线、多段线、圆弧等对象按数量或距离进行分割，其核心作用包括：
- 辅助绘图：在直线上均匀生成点或标记，作为其他图形的定位参考；
- 尺寸控制：按固定间距分段，确保图形间距符合设计要求；
- 对象编辑：通过分割点打断直线，便于后续的局部修改或属性调整。
需要注意的是，不同CAD版本（如AutoCAD、浩辰CAD、中望CAD等）中命令名称和操作路径可能略有差异，但核心功能一致,本文以AutoCAD为例展开说明。
直线分段命令的调用方法
在AutoCAD中，执行直线分段操作主要有以下三种方式，用户可根据习惯选择：

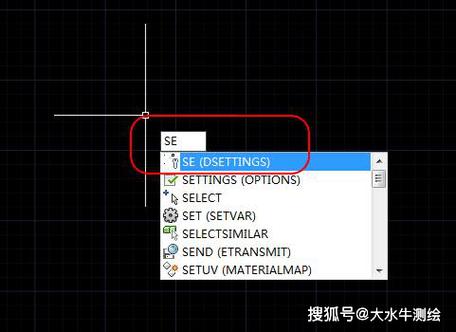

命令行输入
- DIVIDE（等分）：将直线按指定数量等分，各段长度相等。
命令行提示：输入命令: DIVIDE→ 选择对象 → 输入分段数量（如5）→ 按Enter键。 - MEASURE（测量）：按指定间距分段，最后一段长度可能小于设定值。
命令行提示：输入命令: MEASURE→ 选择对象 → 输入分段长度（如100）→ 按Enter键。
功能区/工具栏按钮
- 在“常用”选项卡“绘图”面板中，找到“点”下拉菜单，选择“定数等分”（对应DIVIDE）或“定距等分”（对应MEASURE）。
- 若工具栏未显示，可通过“视图”→“工具栏”→“AutoCAD”→“绘图”调出。
菜单栏操作
- 依次点击“绘图”→“点”→“定数等分”或“定距等分”。
直线分段命令的操作步骤与参数设置
以将一条长度为1000的水平直线等分为5段为例，详细说明操作流程：
定数等分（DIVIDE）操作
- 步骤1：绘制一条直线，确保长度已知（如1000单位）。
- 步骤2：调用DIVIDE命令（输入
DIVIDE后回车）。 - 步骤3：选择要等分的直线对象，此时直线会高亮显示。
- 步骤4：命令行提示“输入线段数目或 [块(B)]：”，输入数字
5，按Enter键。 - 步骤5：完成等分后，直线上会显示4个等分点（因为5段需要4个分界点），但默认点样式可能为小圆点，不易观察。
关键参数设置
- 点样式调整：若等分点不可见，需修改点样式，输入命令
DDPTYPE，打开“点样式”对话框，选择一个可见的样式（如“×”或“+”），点击“确定”即可。 - 块选项（B）：在等分时，可选择“块(B)”选项，将指定块图形插入到等分点上，标注直线端点时，可插入“块”代替点符号。
- 对象类型：默认情况下，等分结果是“点”，但可通过系统变量
DIVIDEOBJECT设置为“块”或“直线”（需CAD版本支持）。
定距等分（MEASURE）操作
若要将直线按每200单位长度分段，操作如下：
- 调用MEASURE命令 → 选择直线 → 输入分段长度
200→ 回车。 - 结果：直线上每200单位插入一个分界点，最后一段（若直线长度非200的整数倍）长度不足200。
分段后的编辑技巧
- 显示点坐标：若需获取等分点的坐标，可先设置点样式为可见，然后用“节点”对象捕捉模式拾取点，查看坐标。
- 打断直线：若需将直线分割为独立的多段线，可使用“打断于点”命令（
BREAK命令选择“第一点”选项），依次点击等分点进行打断。
直线分段命令的注意事项
- 对象类型限制：DIVIDE和MEASURE命令仅适用于直线、多段线、圆弧、圆等简单对象，不支持三维复杂曲面或块参照。
- 点与图形的区别：等分生成的“点”是图形对象，而非辅助线，若需隐藏可通过“图层”管理（将点图层关闭）或执行
BLIPMODE命令（设置为OFF）隐藏临时点标记。 - 精度问题：若分段长度或数量导致非整数结果（如圆弧等分），CAD会自动调整，需注意实际长度与设定值的偏差。
- 块缩放比例：使用“块”选项时，需提前定义块，并设置插入比例（统一比例或XYZ比例），避免块过大或过小。
直线分段命令的实际应用场景
建筑设计：轴线标注
在绘制建筑平面图时，需将墙体轴线按开间尺寸（如3米、4.5米）分段，用于标注门窗位置，使用MEASURE命令按固定间距分段，可快速生成定位点，避免手动测量误差。
机械设计：尺寸分划
在机械零件图中，若需在长条形零件上均匀钻孔（如每100毫米一个孔），可通过DIVIDE命令将直线等分，再以等分点为圆心绘制圆，提高效率。
电气工程：线路布局
在电气原理图中，控制柜内元器件的安装间距需符合规范（如水平间距50毫米），使用MEASURE命令分段后，可直接沿分段点布置元器件，确保布局整齐。

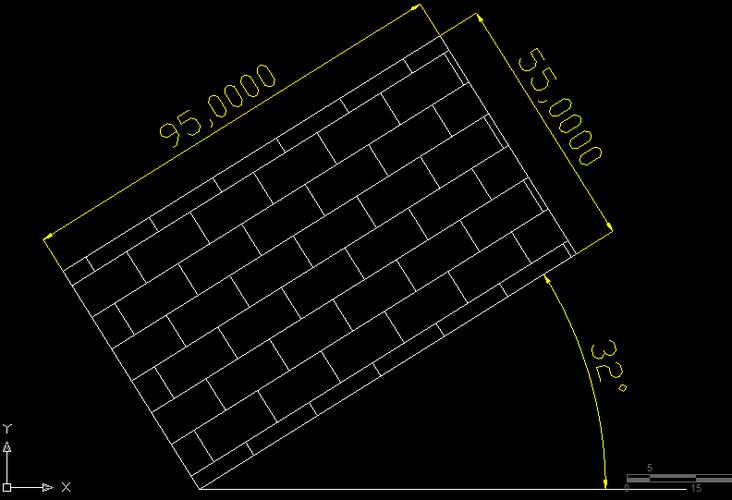

装饰设计：分格图案
在室内地面铺装设计中，需将地面矩形区域按500毫米×500毫米分格，可通过DIVIDE命令对矩形边线等分，再连接对角点生成网格线。
直线分段命令与其他命令的联动
- 与“对象捕捉”联动：分段后，结合“节点”捕捉，可快速拾取分界点绘制其他图形（如圆、矩形）。
- 与“阵列”命令联动：以等分点为阵列中心，使用环形阵列生成均匀分布的图形（如法兰孔）。
- 与“属性块”联动：将标注文字定义为属性块，通过DIVIDE命令的“块”选项，自动在等分点上插入带属性的标注（如尺寸数字）。
相关问答FAQs
问题1：为什么使用DIVIDE命令等分直线后，看不到等分点？
解答：默认情况下，CAD的点样式为小圆点，若当前视图比例过大或点样式不可见，会导致等分点难以观察，解决方法：
- 输入命令
DDPTYPE，打开“点样式”对话框，选择一个明显的样式（如“×”或“+”），点击“确定”； - 若仍未显示，可能是点图层被关闭或冻结，检查图层状态并确保点所在图层可见；
- 输入命令
REGEN（重生成），刷新视图显示。
问题2：如何将直线按非固定比例分段（如按1:2:3的比例分割）？
解答：CAD的DIVIDE和MEASURE命令仅支持等分或定距分段，无法直接实现比例分段，但可通过以下间接方法实现：
- 计算坐标法：假设直线起点为(0,0)，终点为(600,0)，需按1:2:3比例分割（即100:200:300），使用“点”命令（
POINT）手动输入坐标(100,0)、(300,0)生成分割点； - 构造辅助线法：绘制一条辅助直线，长度为比例之和（如1+2+3=6单位），用DIVIDE命令等分为6段，取第1、3分界点作为参考，通过“移动”和“缩放”将比例应用到目标直线上；
- 使用“拉伸”命令：先按等分或定距分段，再用“拉伸”（
STRETCH）命令调整各段长度至比例要求。
方法需结合具体图形灵活选择，对于复杂比例分段,建议使用参数化设计或脚本编程实现。
