在CAD软件中,qdim命令（快速标注）是一个非常实用的工具，主要用于快速创建一系列标注，如基线标注、连续标注、坐标标注等，尤其适用于需要一次性标注多个对象或多个尺寸的场景，该命令通过自动检测选定的对象（如直线、圆弧、多段线等），智能生成标注，大大提高了绘图效率，以下将详细介绍qdim命令的功能、使用方法、参数设置及实际应用技巧。
qdim命令的基本功能与优势
qdim命令的核心优势在于“快速”，它能够根据用户选择的几何对象自动生成符合规范的标注，避免了手动创建多个标注的繁琐操作，其主要功能包括：
- 基线标注：以第一个标注的尺寸界线为基准，快速生成一系列平行的尺寸标注。
- 连续标注：以上一个标注的尺寸界线为起点，连续生成首尾相连的标注。
- 坐标标注：快速标注选定点的X或Y坐标值。
- 半径/直径标注：自动检测圆或圆弧，生成半径或直径标注。
- 角度标注：对两条直线或多段线的夹角进行快速标注。
与传统的标注命令（如dimlinear、dimbaseline等）相比，qdim命令减少了重复操作步骤，特别适合在复杂图形中批量处理标注，在绘制建筑平面图时，若需快速标注多道墙体尺寸，使用qdim命令只需一次选择即可完成，而传统方法可能需要多次执行标注命令。
qdim命令的调用与操作步骤
qdim命令可通过以下方式调用：
- 命令行：直接输入“qdim”并按回车键。
- 功能区：在“注释”选项卡下的“标注”面板中点击“快速标注”图标。
- 工具栏：在经典工作空间的“标注”工具栏中找到相应按钮。
基本操作步骤如下：

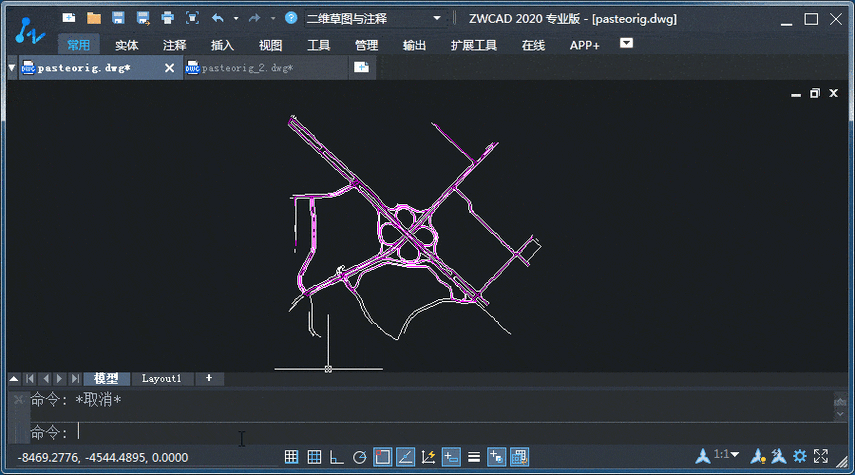

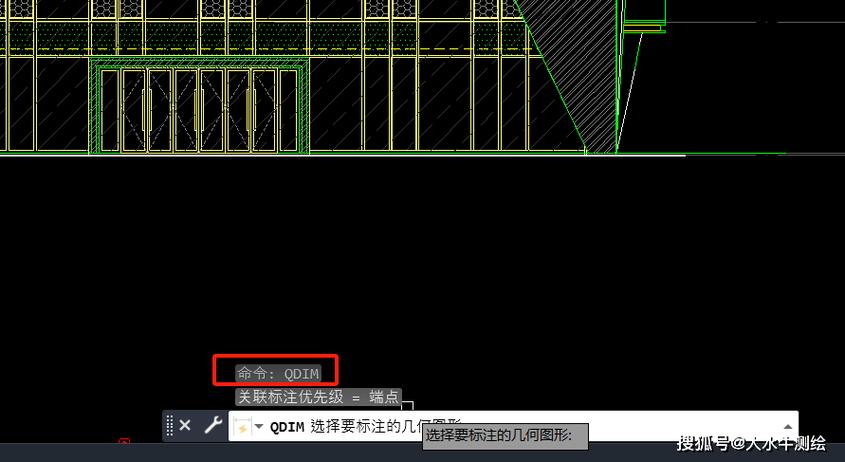

- 启动命令：调用qdim命令后，命令行提示“选择要标注的几何图形”。
- 选择对象：使用窗口选择或点选方式，一次性选择多个需要标注的对象（如直线、圆弧等），选择完成后按回车键确认。
- 指定标注类型：命令行会显示一系列选项，包括“连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)”，用户需根据需求输入对应字母选择标注类型。
- 确定尺寸线位置：通过鼠标拖动或输入坐标值，指定标注的尺寸线放置位置，单击完成标注。
qdim命令的参数详解
qdim命令的选项功能丰富,合理设置参数是高效使用该命令的关键，以下是主要参数的说明及示例：
| 选项 | 全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| C | 连续(Continuous) | 生成连续的线性标注，尺寸线首尾相连。 | 输入“C”后选择对象，拖动鼠标确定位置。 |
| S | 并列(Staggered) | 生成交错排列的线性标注，适用于狭窄空间。 | 输入“S”后选择对象，调整尺寸线间距。 |
| B | 基线(Baseline) | 以第一条尺寸界线为基准生成平行的基线标注。 | 输入“B”后选择对象，指定基准点。 |
| O | 坐标(Ordinate) | 标注选定点的X或Y坐标值，需配合UCS使用。 | 输入“O”后选择点，拖动确定方向。 |
| R | 半径(Radius) | 自动检测圆或圆弧，生成半径标注。 | 输入“R”后选择圆弧对象。 |
| D | 直径(Diameter) | 自动检测圆或圆弧，生成直径标注。 | 输入“D”后选择圆对象。 |
| P | 基准点(Reference) | 重新定义标注的基准点，适用于基线或连续标注。 | 输入“P”后指定新的基准点。 |
| E | 编辑(Edit) | 从已选对象中添加或删除标注点，调整标注范围。 | 输入“E”后单击需删除的标注点。 |
| T | 设置(Settings) | 设置关联标注优先级，控制标注与对象的关联性。 | 输入“T”后选择“端点”或“交点”等选项。 |
注意事项：
- 选择对象时,确保所有对象都在同一平面内，否则可能导致标注错误。
- 若标注结果不符合预期,可通过“编辑(E)”选项调整标注点，或使用“设置(T)”修改关联优先级。
- 对于复杂图形,建议先使用“窗口选择”框选所有对象，再通过“编辑(E)”精细调整。
实际应用场景与技巧
-
建筑平面图标注：
在绘制墙体轴线时，使用qdim命令的“连续(C)”选项，一次性选择所有轴线，即可快速生成连续尺寸标注，若需调整基准，可通过“基准点(P)”重新指定起点。 -
机械零件图标注：
对于含有多个圆孔的零件，使用“半径(R)”或“直径(D)”选项，批量选择圆孔对象，可快速完成尺寸标注，若需区分公差，可在标注后通过“属性管理器”修改精度。 -
地形图坐标标注：
在测绘图纸中，使用“坐标(O)”选项，配合UCS设置，可快速标注特征点的X、Y坐标值，提高地形图绘制效率。
高级技巧：
- 关联标注优化：通过“设置(T)”选项将关联优先级设为“交点”，可确保标注精确捕捉到对象的交点位置。
- 标注样式统一：在使用qdim命令前，先在“标注样式管理器”中设置好字体、箭头样式等，避免后期逐一修改。
- 与其他命令结合：先使用“快速选择”过滤出特定图层或对象类型，再执行qdim命令，可大幅提升选择效率。
常见问题与解决方案
-
问题：使用qdim命令标注时，部分对象未被选中，导致标注不完整。
解决：检查对象是否在同一个图层或选择范围内，尝试使用“交叉窗口”选择，或通过“编辑(E)”选项手动添加遗漏对象。 -
问题：基线标注的间距不均匀，或连续标注出现重叠。
解决：调整标注样式中的“基线间距”参数，或在拖动鼠标时手动控制尺寸线位置；若问题仍存在，可通过“分解”命令后重新调整。
相关问答FAQs
Q1：qdim命令能否标注非正交的斜线？
A1：可以，qdim命令支持对任意角度的直线或斜线进行标注，只需选择对象后使用“连续(C)”或“基线(B)”选项即可，但需注意，标注结果会根据尺寸线方向自动计算斜线长度，若需标注水平或垂直投影尺寸，需结合“对齐标注”命令使用。
Q2：如何使用qdim命令标注圆心位置？
A2：qdim命令本身不直接支持圆心标注，但可通过以下步骤实现：先选择圆对象，执行qdim命令后选择“坐标(O)”选项，以圆心为标注点，拖动鼠标生成X或Y坐标标注；或结合“圆心标记”功能，先绘制圆心符号，再用qdim标注其位置坐标。
