在CAD软件中,矩形圆角命令是常用的绘图工具之一,主要用于绘制带有圆角的矩形,广泛应用于建筑、机械、室内设计等多个领域,通过该命令,用户可以快速创建符合设计需求的圆角矩形,而无需手动绘制多个圆弧和直线进行组合,从而大大提高绘图效率,下面将详细介绍矩形圆角命令的使用方法、参数设置、操作技巧以及常见问题解决方法。

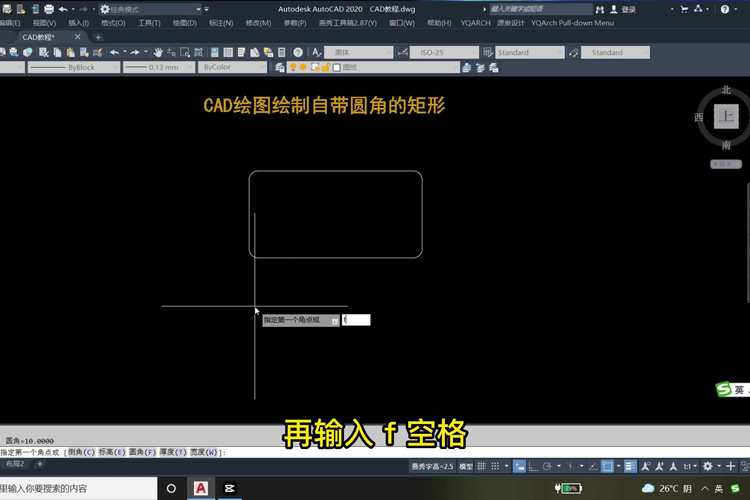

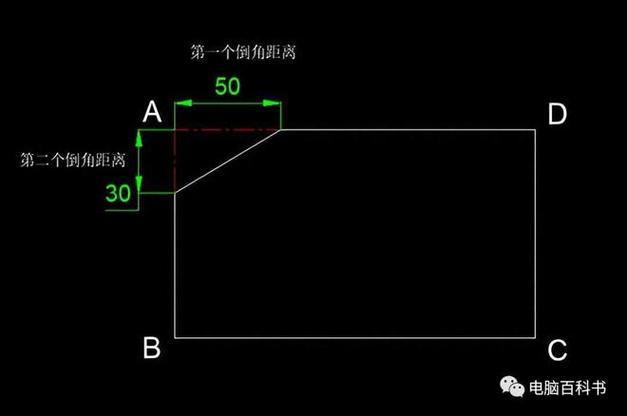

矩形圆角命令的调用方式有多种,用户可以根据自己的操作习惯选择最便捷的方式,在AutoCAD中,常用的调用方法包括:通过菜单栏选择“绘图”→“圆角矩形”命令;在命令行中直接输入“RECTANG”或快捷键“REC”后回车,在命令提示中选择“圆角”选项;或者在“绘图”工具栏中点击圆角矩形图标,调用命令后,命令行会提示用户指定第一个角点或选择特定选项,如“倒角”(C)/“标高”(E)/“圆角”(F)/“厚度”(T)/“宽度”(W)”,此时需要输入“F”并回车,以激活圆角模式。
进入圆角模式后,命令行会提示“指定矩形的圆角半径”,此时需要输入圆角的半径值,半径值的大小直接影响圆角的弧度,例如输入“50”表示圆角半径为50个绘图单位,输入半径后,命令行会继续提示指定第一个角点,用户可以在绘图区域中点击鼠标左键确定矩形的一个角点位置,或者通过输入坐标值(如“0,0”)来精确定位,确定第一个角点后,命令行会提示指定另一个角点,此时可以通过拖动鼠标动态调整矩形的大小,或输入另一个角点的坐标值来精确设置矩形的尺寸,输入“@500,300”表示矩形的长为500,宽为300。
在绘制圆角矩形时,需要注意圆角半径与矩形尺寸的关系,如果圆角半径过大,可能会导致矩形的两条长边或两条短边在圆角处相交,从而无法生成有效的矩形,CAD软件会提示“无效的矩形尺寸”,并自动将圆角半径调整为矩形短边长度的一半,当矩形的宽度为100时,如果设置的圆角半径超过50,软件会自动将半径限制为50,在设置圆角半径时,建议根据矩形的实际尺寸合理选择半径值,避免出现无效提示。
除了基本的绘制方法外,矩形圆角命令还支持多种参数设置,以满足不同的设计需求,通过“宽度”(W)选项,可以设置矩形的线宽,使圆角矩形具有明显的边框效果;通过“厚度”(T)选项,可以为矩形添加三维厚度,使其在三维视图中显示为立体对象;通过“标高”(E)选项,可以设置矩形的基面高度,常用于三维建模中,在绘制圆角矩形时,还可以结合对象捕捉、极轴追踪等辅助工具,提高绘图的精确性和效率。

在实际操作中,用户可能需要对已绘制的圆角矩形进行编辑,修改圆角半径、调整矩形尺寸或更改线宽等,对于圆角半径的修改,可以使用“编辑多段线”(PEDIT)命令,选择圆角矩形后,输入“半径”(R)选项并输入新的半径值,需要注意的是,圆角矩形在CAD中被视为一个多段线对象,因此可以通过多段线编辑命令进行修改,如果需要将圆角矩形分解为独立的直线和圆弧,可以使用“分解”(X)命令,但分解后无法通过单一命令整体修改圆角半径。
为了更直观地展示矩形圆角命令的使用流程,以下通过表格列举常见操作步骤及命令行提示:
操作步骤 | 命令行提示 | 用户操作 |
---|---|---|
调用命令 | 命令: _rectang | 输入“REC”或点击工具栏图标 |
选择圆角模式 | 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: | 输入“F”并回车 |
设置圆角半径 | 指定矩形的圆角半径 <0.0000>: | 输入半径值,如“50” |
指定第一个角点 | 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: | 点击绘图区域或输入坐标 |
指定第二个角点 | 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: | 拖动鼠标或输入坐标,如“@500,300” |
在使用矩形圆角命令时,可能会遇到一些常见问题,绘制出的圆角矩形显示为直线而非圆角,这通常是由于圆角半径设置为0导致的,此时需要重新检查并修改半径值,另一个问题是圆角矩形无法填充图案,这可能是因为矩形的线宽设置过大或填充比例不合适,建议调整线宽或使用“HATCH”命令重新设置填充参数,在三维视图中,如果圆角矩形的厚度显示异常,可以通过“视觉样式”选项调整视图的显示效果。
矩形圆角命令的灵活应用可以大大简化绘图过程,在建筑设计中,可以使用圆角矩形绘制带有圆角的墙体或家具;在机械设计中,可以绘制带有圆角的零件轮廓;在UI设计中,可以创建圆角按钮或图标,通过合理设置圆角半径和其他参数,用户可以快速生成符合设计要求的图形对象,减少重复劳动,提高工作效率。

CAD矩形圆角命令是一个功能强大且易于使用的工具,掌握其基本操作和高级技巧能够帮助用户更高效地完成绘图任务,在实际应用中,建议用户多加练习,熟悉命令的各个选项和参数设置,并结合具体设计需求灵活运用,从而充分发挥该命令的优势。
相关问答FAQs:
-
问:为什么绘制圆角矩形时提示“无效的矩形尺寸”?
答:该提示通常是由于设置的圆角半径过大,超过了矩形短边长度的一半,矩形的宽度为100,若圆角半径设置为60,则两条长边的圆角会相交,导致无效,软件会自动将半径调整为短边的一半(即50),或用户需手动减小半径值。 -
问:如何修改已绘制的圆角矩形的圆角半径?
答:选中圆角矩形后,输入“PEDIT”命令并回车,在提示中选择“编辑顶点”(E)→“半径”(R),然后输入新的半径值即可,也可以使用“属性”(PROPERTIES)命令,在弹出的属性面板中直接修改圆角半径参数。
