在CAD软件中,三维倒圆角命令是模型编辑的重要功能之一，主要用于对三维实体的边、面或特征进行圆角过渡处理，以改善模型的力学性能、外观效果或满足加工工艺要求，与二维倒圆角不同，三维倒圆角需要考虑空间几何关系、实体拓扑结构以及圆角半径对模型整体的影响，其操作逻辑和参数设置更为复杂，本文将详细解析CAD三维倒圆角命令的使用方法、参数设置、常见问题及实用技巧。

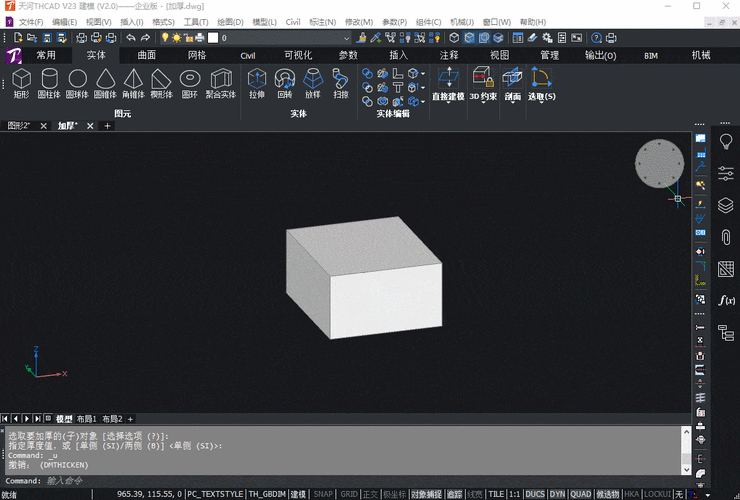

（图片来源网络，侵删）
三维倒圆角命令的启动与基本操作
在主流CAD软件（如SolidWorks、AutoCAD、UG/NX、Creo等）中，三维倒圆角命令通常位于“特征”或“实体编辑”工具栏中，命令名称可能为“圆角”“Fillet”或“倒角”（部分软件中“倒角”指 chamfer，需注意区分），以SolidWorks为例，启动三维倒圆角命令的步骤如下：
- 打开或创建三维实体模型,进入零件设计环境；
- 点击“特征”选项卡中的“圆角”命令，或在菜单栏选择“插入”→“特征”→“圆角”；
- 在弹出的“圆角”属性管理器中，选择圆角类型（恒定半径、变量半径、面圆角等）；
- 在图形区域选择需要倒圆角的边、面或特征，设置圆角半径参数；
- 预览效果后,点击“确定”完成操作。
圆角类型及参数详解
三维倒圆角根据半径变化方式和应用场景可分为多种类型,不同类型的参数设置直接影响最终效果：
| 圆角类型 | 适用场景 | 关键参数 |
|---|---|---|
| 恒定半径圆角 | 对单一或多个边设置相同半径的圆角，适用于简单过渡。 | 半径值（直接输入数值或参考几何体）、选择边（可框选或逐个选择）、多半径圆角（为不同边设置不同半径）。 |
| 变量半径圆角 | 对同一条边的不同位置设置不同半径，实现渐变过渡效果。 | 参考点（通过“点”选择器在边上添加控制点）、半径值（为每个控制点设置半径）、平滑过渡（切换G0/G1/G2连续性）。 |
| 面圆角 | 对两个非相邻面进行圆角过渡，避免边选择冲突，适用于复杂曲面。 | 第一面组、第二面组（选择两个面）、半径（控制圆角大小）、横截面形状（圆形、圆弧等）。 |
| 完整圆角 | 对三个面（顶面、侧面、底面）同时进行圆角，一次性处理特征连接处的过渡。 | 顶面、侧面、底面（选择三个相切的面）、半径（需满足几何约束条件）。 |
部分软件还支持“倒圆角到顶点”（将圆角延伸至指定顶点）、“圆角选项”（如“保持特征”“曲率连续”等），这些参数需根据模型设计需求灵活调整。“保持特征”选项可在倒圆角时保留模型上的其他小特征，而“曲率连续”则可确保圆角与相邻曲面平滑过渡，适用于高精度工业设计。
操作技巧与注意事项
- 选择顺序与优先级：在处理复杂模型时，倒圆角的顺序会影响最终结果，通常建议先对大尺寸边进行倒圆角，再处理小尺寸边，避免因几何干涉导致失败。
- 半径设置合理性：圆角半径不宜过大或过小，过大的半径可能导致实体自交或体积突变，过小的半径则可能超出软件计算精度限制，一般建议半径不超过相邻边中最小长度的1/5。
- 预览与检查：在设置参数后，务必通过实时预览检查圆角效果，重点观察是否有“未完成”的面、尖锐残留或几何错误，部分软件支持“错误诊断”功能，可提示问题原因。
- 与特征编辑的关联：若模型后续需进行拉伸、切除等操作，建议先完成倒圆角再进行其他特征编辑，避免因特征顺序导致圆角失效。
常见问题及解决方案
-
倒圆角失败或报错
（图片来源网络，侵删）- 原因：几何干涉、半径过大、实体拓扑错误（如破面、非流形边）。
- 解决：检查模型是否有微小缝隙或重叠，使用“检查”工具验证实体完整性；减小半径或分步倒圆角；修复破面后再操作。
-
圆角处出现扭曲或断裂
- 原因：曲面曲率突变、变量半径控制点设置不当。
- 解决：使用“曲率分析”工具检查相邻曲面连续性；调整变量半径的控制点位置及半径值，启用“曲率连续”选项。
相关问答FAQs
Q1：三维倒圆角与二维倒圆角的主要区别是什么？
A1：三维倒圆角针对三维实体模型，涉及空间几何关系，需考虑边、面、特征的拓扑结构，参数设置更复杂（如变量半径、面圆角等）；而二维倒圆角仅在平面图形中操作，仅针对线条的端点或交点，参数简单（通常仅需半径值），三维倒圆角会改变实体的体积和质量属性，而二维倒圆角仅影响轮廓形状。
Q2：如何避免倒圆角后模型出现“自交”错误？
A2：避免自交的关键是合理控制圆角半径，具体方法包括：
- 倒圆角前测量相邻边的长度,确保半径不超过最小边长的1/5；
- 使用“最小半径”工具检查几何约束，软件会提示可能的自交区域；
- 对复杂模型采用“分步倒圆角”，先对大边倒圆角，再逐步处理小边，避免一次性设置过大半径。
