在CAD操作中，旋转对齐命令是高效调整图形位置与角度的核心工具，尤其在机械设计、建筑布局等需要精确对齐的场景中应用广泛，该命令通过指定旋转基点、目标角度和参考对象，将图形旋转至指定方向，并结合对齐功能实现位置匹配，大幅提升绘图效率，以下从命令调用、操作步骤、参数解析及实例应用等方面展开详细说明。
（图片来源网络，侵删）
命令调用方式
CAD中旋转对齐命令通常通过以下三种方式调用：
- 功能区操作：在“常用”选项卡下的“修改”面板中，点击“旋转”按钮（图标为↻），或在命令行输入“ALIGN”后按回车键（部分版本需通过“对齐”命令实现旋转对齐功能）。
- 命令行输入：直接在命令行输入“ROTATE”或“ALIGN”，按回车键确认。“ROTATE”侧重于单一旋转，“ALIGN”则结合旋转与移动，实现更复杂的位置调整。
- 快捷菜单：选中对象后右键单击，选择“旋转”或“对齐”选项。
核心操作步骤与参数解析
使用ROTATE命令（单一旋转）
- 步骤1：选择对象
调用命令后，根据提示“选择对象”，使用窗选或点选方式需旋转的图形，按回车键结束选择。 - 步骤2：指定基点
命令行提示“指定基点”，该点为旋转时的固定中心，需选择图形上的关键特征点（如端点、圆心等），旋转矩形时，可将基点指定为矩形左下角顶点。 - 步骤3：输入旋转角度

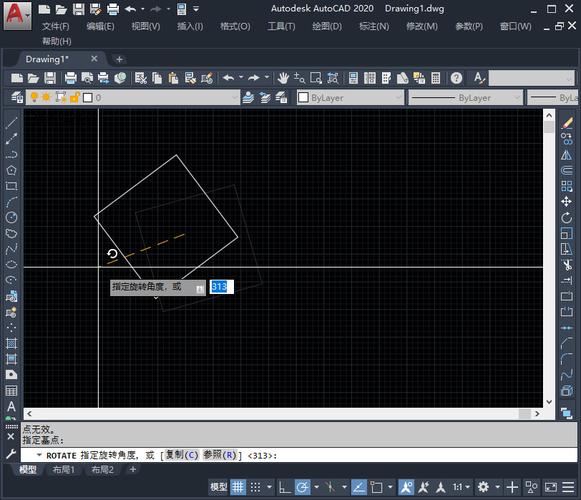

提示“指定旋转角度”时，可直接输入角度值（如90表示逆时针旋转90°），或通过“参照（R）”选项基于两点角度差确定旋转角度，输入“R”后，先后选择需对齐的边与目标边，系统自动计算角度差并完成旋转。
使用ALIGN命令（旋转+对齐）
ALIGN命令集旋转与移动于一体，适用于需同时调整位置与角度的场景，操作步骤如下：
- 步骤1：选择源对象
选择需对齐的图形，按回车键确认。 - 步骤2：指定第一源点与第一目标点
依次选择源对象上的特征点（如A点）和目标位置对应点（如A'点），系统将移动源对象使A点与A'点重合。 - 步骤3：指定第二源点与第二目标点
继续选择源对象第二特征点（B点）和目标第二点（B'点），系统根据两点连线方向自动计算旋转角度，使AB边与A'B'边对齐。 - 步骤4：是否缩放对象
命令行提示“是否基于对齐点缩放对象？[是(Y)/否(N)] <否>”：- 选择“否（N）”：仅旋转移动，不改变图形大小；
- 选择“是（Y）”：根据源目标点距离比例缩放图形，确保尺寸匹配（如需将小图形对齐至大图形轮廓时适用）。
关键参数对比
| 命令 | 核心功能 | 适用场景 | 特殊选项 |
|---|---|---|---|
| ROTATE | 绕基点旋转指定角度 | 单一角度调整，无需改变位置 | 参照（R）：基于角度差旋转 |
| ALIGN | 移动+旋转，实现位置对齐 | 需同时匹配位置与方向 | 缩放（Y）：按比例调整大小 |
实例应用：机械零件对齐
假设需将图中的“齿轮A”旋转对齐至“齿轮B”的啮合位置，操作如下：
- 调用ALIGN命令，选中齿轮A；
- 指定齿轮A的中心为第一源点，齿轮B的中心为第一目标点，完成初步移动；
- 指定齿轮A的键槽端点为第二源点，齿轮B的啮合标记点为第二目标点，系统自动旋转齿轮A至正确角度；
- 选择“否（N）”不缩放，完成对齐。
通过该操作，齿轮A不仅移动至齿轮B的中心，还旋转至精确啮合角度,避免手动调整的误差。

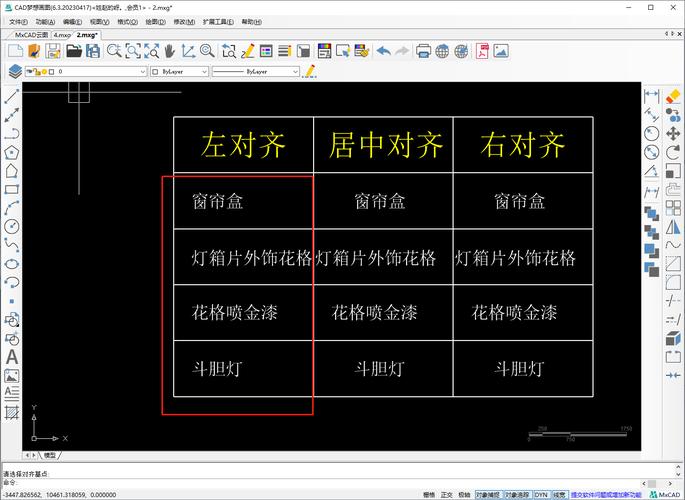

（图片来源网络，侵删）
常见问题与技巧
- 技巧1：精确基点选择
旋转时基点选择直接影响操作便捷性，建议开启“对象捕捉”功能（如“端点”“圆心”），确保基点定位准确。 - 技巧2：动态旋转预览
输入角度值后，按住鼠标左键拖动可实时预览旋转效果，确认后点击即可完成操作。 - 问题1：旋转后图形位置偏移？
原因：未正确指定基点或对齐点，需重新操作并确保基点与目标点选择准确。 - 问题2：ALIGN命令中缩放比例异常？
原因：源目标点选择顺序错误，导致缩放基准偏差，建议按“源点→目标点”顺序依次选择对应点。
相关问答FAQs
Q1：如何将图形旋转至与某条直线平行？
A：使用ROTATE命令的“参照（R）”选项，选择图形后，指定基点，输入“R”，先后选择需平行的直线两端点（或直线上的两点），再选择目标方向上的两点，系统将自动计算并旋转图形至平行状态。
Q2：ALIGN命令与ROTATE+MOVE组合操作有何区别？
A：ALIGN命令一次性完成移动与旋转，且可通过“缩放”选项调整图形比例，操作更高效；而ROTATE+MOVE需分两步执行，且无法自动计算缩放比例，适用于仅需调整位置与角度、无需缩放的简单场景。
