在天正建筑软件中，显示线宽命令是提升图纸可读性和专业性的重要工具，尤其在复杂图纸中，通过不同线宽区分构件层级、表达设计细节，能大幅提高绘图效率与沟通准确性，以下从功能原理、操作步骤、应用场景及注意事项等方面展开详细说明。
功能原理与核心价值
天正的显示线宽功能基于CAD的线宽特性，但通过天正的二次开发进行了优化，使其更符合建筑制图规范，线宽并非简单的线条粗细，而是通过定义不同图层的“默认线宽”或“对象线宽”，结合“显示线宽”命令的开关状态，控制图形在屏幕及打印时的视觉呈现，其核心价值在于：
- 层级区分：用粗线表示主体结构（如梁、柱），中线表示次要构件（如门窗、墙体），细线表示标注、填充等，使图纸主次分明；
- 打印适配：确保打印输出时线宽符合制图标准（如《建筑制图标准》GB/T 50104-2010），避免因屏幕显示与实际打印差异导致的误解；
- 效率提升：无需手动调整每条线的宽度，通过图层和命令批量控制，减少重复操作。
操作步骤详解
线宽设置前的准备工作
在执行“显示线宽”命令前，需先完成图层或对象的线宽定义，具体有两种方式：
- 图层线宽设置：通过“图层特性管理器”（LA命令），选中目标图层（如“墙体”层），在“线宽”列中选择合适的宽度（如0.30mm），该图层上的所有新对象将默认使用此线宽；
- 对象线宽设置：选中单个或多个对象，右键选择“特性”（Ctrl+1），在“常规”选项卡中修改“线宽”属性，适用于局部调整。
常见线宽参考表（依据建筑制图标准）：
| 构件类型 | 推荐线宽（mm） | 显示效果 |
|----------------|----------------|------------------------|
| 轴线 | 0.09 | 极细，辅助定位 |
| 尺寸标注、文字 | 0.13-0.18 | 细线，清晰不抢主体 |
| 门窗、家具 | 0.25-0.30 | 中等，突出构件轮廓 |
| 墙体、梁柱 | 0.50-0.70 | 粗线，强调主要结构 |
| 剖切符号 | 0.35-0.50 | 中粗，区分表达范围 |

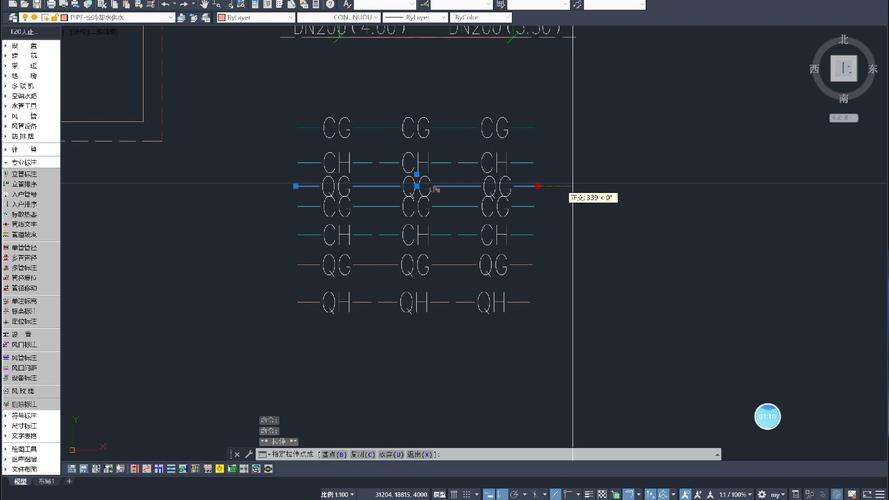

执行“显示线宽”命令

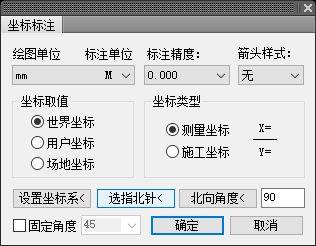

天正建筑中，“显示线宽”命令通常集成在“设置”菜单或“工具栏”中，操作路径如下：
- 菜单栏：依次点击“设置”→“天正选项”→“显示设置”，勾选“显示线宽”选项；
- 命令行：直接输入命令“TXWX”（天正显示线宽的快捷键），按回车键切换开关状态（命令行提示“显示线宽 开”或“显示线宽 关”）；
- 状态栏：部分天正版本在CAD状态栏添加了“线宽”按钮，点击即可切换（类似原生CAD的线宽开关）。
注意：显示线宽的开关状态仅影响屏幕显示，不影响打印输出，若需控制打印线宽，需在“打印”对话框中勾选“打印线宽”选项（通过Ctrl+P调出打印设置）。
显示比例与线宽调整
当图纸比例变化时，线宽的显示效果可能需要适配，例如在1:100的平面图中，0.30mm的线宽显示合适，但在1:50的详图中可能需要更粗的线宽（如0.50mm），天正支持“全局比例”调整，操作步骤为：
- 输入命令“LTSCALE”（CAD原生线型比例命令），调整比例因子（如输入“10”可使线宽按比例放大10倍显示）；
- 或通过“天正选项”→“高级设置”→“线宽比例”修改，确保线宽与图纸比例协调。
应用场景与注意事项
典型应用场景
- 建筑施工图：平面图、立面图中，用不同线宽区分墙体（粗线）、门窗（中线）、尺寸标注（细线），避免图形混乱；
- 结构施工图：梁、柱等主要构件采用粗线，钢筋线、标注线用细线，突出结构体系；
- 节点详图：放大比例后，需适当增加线宽（如剖切线用0.70mm），表达材料交接和构造层次。
常见注意事项
- 性能影响：复杂图纸中开启显示线宽可能降低软件运行速度，建议在“草图”模式下关闭线宽显示，出图前再开启；
- 打印设置：若打印时线宽未显示，需检查“打印”对话框中的“打印线宽”选项是否勾选，并确认打印机支持线宽输出；
- 线宽一致性：避免在同一图层中混用多种线宽，导致修改困难；若需局部调整，建议新建图层或使用“特性匹配”（MA命令）统一线宽。
相关问答FAQs
Q1：为什么天正显示线宽命令开启后，屏幕上的线条没有变化？
A：可能原因有三：① 当前图层或对象的线宽设置为“默认”（0.00mm），需在“图层特性管理器”或“特性”面板中重新设置线宽；② 线宽比例过小（如LTSCALE=1），导致线宽差异不明显，可尝试增大LTSCALE值（如输入“10”）；③ 部分天正版本需通过“天正选项”手动勾选“显示线宽”，而非仅依赖命令行开关。
Q2：如何快速将图纸中所有细线（如标注线）的线宽统一调整为0.18mm？
A：可使用天正的“批量选择”功能：① 输入命令“QSELECT”，在“快速选择”对话框中，设置“特性”为“线宽”，“运算符”为“全等于”，“值”为当前细线线宽（如0.13mm），点击“确定”选中所有细线；② 右键选择“特性”，在“常规”选项卡中将“线宽”修改为0.18mm，按回车键应用即可，若需调整特定图层，也可通过“图层特性管理器”批量修改图层线宽。
