在CAD 2014中，线宽显示是一个重要的绘图功能，它能够让用户直观地看到不同线条的粗细差异，从而提高图纸的可读性和专业性，很多用户在使用CAD 2014时，可能会遇到线宽无法显示或显示不正确的问题，本文将详细介绍CAD 2014中线宽显示的相关命令、设置方法以及常见问题的解决方法，帮助用户更好地掌握这一功能。
我们需要了解CAD 2014中线宽显示的基本原理，在CAD中，线宽有两种显示模式：模型空间和布局空间，在模型空间中，线宽的显示受到“LWDISPLAY”系统变量的控制；而在布局空间中，线宽的显示则可以通过“页面设置管理器”进行设置，线宽的显示还与“线宽设置”对话框中的选项密切相关。
要启用或禁用线宽显示,最常用的命令是“LWDISPLAY”，用户可以通过以下几种方式调用该命令：1. 在命令行中输入“LWDISPLAY”并按回车键；2. 点击状态栏中的“显示线宽”按钮（通常位于“栅格显示”和“动态输入”按钮附近）；3. 通过“格式”菜单下的“线宽”选项打开“线宽设置”对话框，在对话框中勾选或取消勾选“显示线宽”选项，当“LWDISPLAY”设置为“1”时，线宽将显示；设置为“0”时，线宽将不显示。

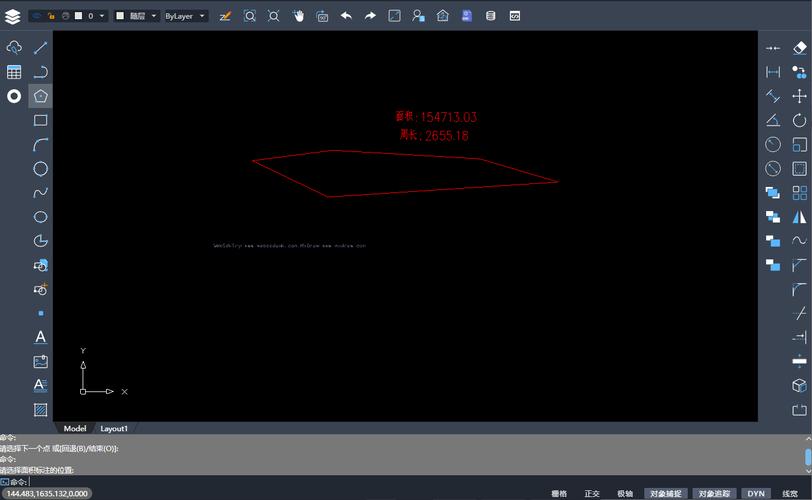

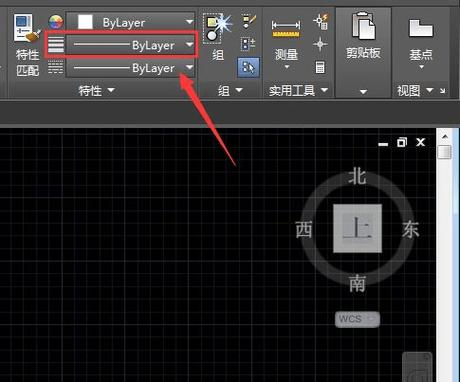

我们需要详细介绍“线宽设置”对话框的使用方法，用户可以通过以下步骤打开该对话框：1. 点击“格式”菜单，选择“线宽”选项；2. 在命令行中输入“LINETYPE”并按回车键，在弹出的“线型管理器”对话框中点击“显示细节”按钮，然后点击“线宽”按钮；3. 在特性工具栏中，点击“线宽”下拉菜单，选择“线宽设置”，在“线宽设置”对话框中，用户可以进行以下设置：1. 线宽列表：显示当前可用的线宽值，用户可以选择默认线宽或自定义线宽；2. 当前线宽：设置当前选中的线宽值；3. 显示线宽：控制模型空间中线宽的显示状态；4. 默认：设置默认线宽值，通常为“0.25毫米”；5. 调整显示比例：通过滑块调整线宽在屏幕上的显示比例，比例越大，线宽显示越明显。
在布局空间中,线宽显示的设置与模型空间略有不同，用户可以通过“页面设置管理器”来设置布局空间的线宽显示，具体步骤如下：1. 点击“文件”菜单，选择“页面设置管理器”选项；2. 在弹出的对话框中选择要修改的布局，点击“修改”按钮；3. 在“页面设置”对话框中，点击“打印设备”选项卡，在“打印机/绘图仪”选项组中，点击“特性”按钮；4. 在“绘图仪配置编辑器”中，点击“自定义特性”按钮，然后在“自定义特性”对话框中调整线宽设置，需要注意的是，布局空间的线宽显示还与视口的比例有关，如果视口比例设置不当，可能会导致线宽显示异常。

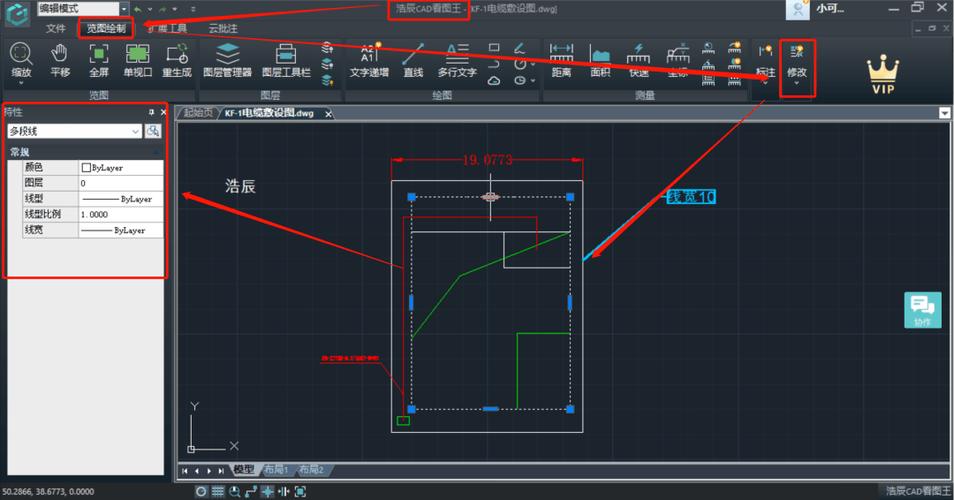

除了上述设置外,线宽显示还受到其他因素的影响，如果图形中使用了“ByLayer”（随层）或“ByBlock”（随块）线宽，那么线宽的显示将取决于图层或块的设置，用户可以通过“特性”选项板（快捷键“Ctrl+1”）来修改对象的线宽设置，具体步骤如下：1. 选中要修改线宽的对象；2. 打开“特性”选项板；3. 在“基本”选项组中，找到“线宽”选项，从下拉菜单中选择所需的线宽值。
CAD 2014还提供了一些与线宽显示相关的快捷键和命令，WEIGHT”命令用于设置对象的线宽，“LWEIGHT”命令用于打开“线宽设置”对话框，用户可以通过自定义工具栏或快捷键来提高操作效率，可以将“显示线宽”按钮添加到快速访问工具栏中，方便随时切换线宽显示状态。
在使用CAD 2014绘制图纸时，合理设置线宽可以显著提高图纸的专业性，轮廓线、剖切线等主要线条可以使用较粗的线宽（如0.5毫米或1.0毫米），而中心线、尺寸线、标注线等辅助线条可以使用较细的线宽（如0.15毫米或0.25毫米），用户可以根据绘图标准和需求自定义线宽设置。
需要注意的是,线宽显示在打印时可能会与屏幕显示有所不同，为了确保打印输出的线宽符合要求，用户可以在打印前进行预览，具体步骤如下：1. 点击“文件”菜单，选择“打印预览”选项；2. 在预览窗口中检查线宽显示是否正确；3. 如果线宽不符合要求，返回“打印”对话框，调整“打印样式表”中的线宽设置。
CAD 2014中线宽显示功能的设置和使用并不复杂，只要掌握了相关命令和对话框的操作方法，就能够轻松实现线宽的正确显示，通过合理设置线宽，用户可以绘制出更加专业、清晰的图纸，提高工作效率和图纸质量。
相关问答FAQs
-
问：为什么CAD 2014中设置的线宽在屏幕上看不到？
答：可能是由于“LWDISPLAY”系统变量被设置为“0”导致的，可以通过以下方法解决：在命令行中输入“LWDISPLAY”并按回车键，然后输入“1”并按回车键启用线宽显示；或者点击状态栏中的“显示线宽”按钮，使其处于高亮状态，检查“线宽设置”对话框中的“显示线宽”选项是否勾选，以及线宽显示比例是否过小（可以适当调大“调整显示比例”滑块）。 -
问：CAD 2014中打印时线宽与屏幕显示不一致怎么办？
答：打印时线宽与屏幕显示不一致通常是由于打印样式表（CTB或STB）的设置问题，可以通过以下方法解决：1. 打开“打印”对话框，在“打印样式表”下拉菜单中选择合适的打印样式表（如“monochrome.ctb”用于黑白打印）；2. 点击“编辑”按钮，在打印样式编辑器中调整对应线宽的打印值，确保其与屏幕显示或设计要求一致；3. 如果使用的是颜色相关打印样式（CTB），可以检查不同颜色对应的线宽设置；如果使用命名打印样式（STB），可以检查对象或图层的打印样式属性，确保打印机的“线宽”选项设置为“按样式”，而不是“固定线宽”。
