CAD实体填充命令是计算机辅助设计（CAD）软件中用于在封闭区域内填充特定图案或颜色的工具，广泛应用于建筑、机械、工程等领域，通过该命令，用户可以快速为图形对象添加视觉填充效果，增强图纸的可读性和专业性，本文将详细介绍CAD实体填充命令的使用方法、参数设置、应用场景及注意事项，帮助用户全面掌握这一功能。
（图片来源网络，侵删）
实体填充命令的调用方式
在CAD软件中,实体填充命令通常可以通过以下几种方式调用：

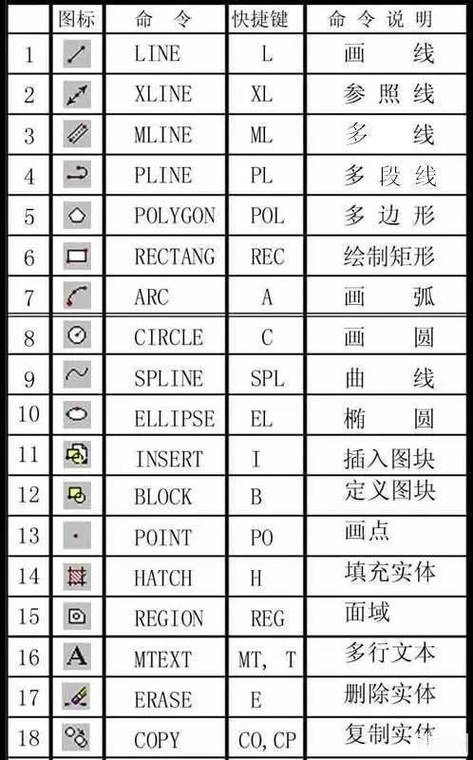

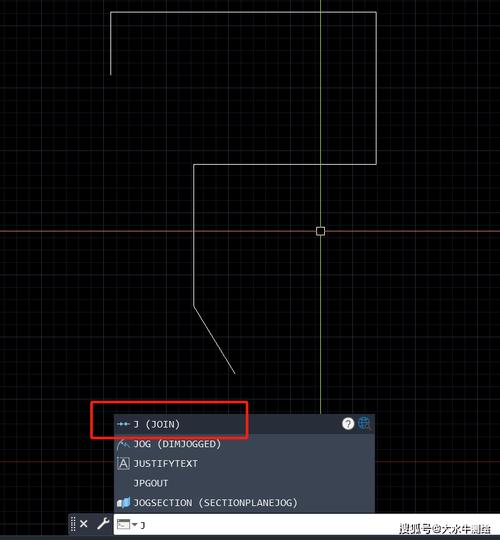

- 命令行输入：在命令行中直接输入“HATCH”或“H”并按回车键，系统将弹出“图案填充和渐变色”对话框。
- 功能区菜单：在“常用”选项卡的“绘图”面板中，点击“图案填充”按钮。
- 工具栏：在经典工具栏中找到“图案填充”图标（倾斜的网格线）。
- 快捷键：部分CAD版本支持快捷键“H+空格键”快速启动命令。
实体填充的核心参数设置
在“图案填充和渐变色”对话框中，用户需设置以下关键参数：
-
填充类型：
- 预定义：使用CAD内置的标准图案（如ANSI、ISO或其他预定义样式）。
- 用户定义：自定义简单的直线填充，可设置角度和间距。

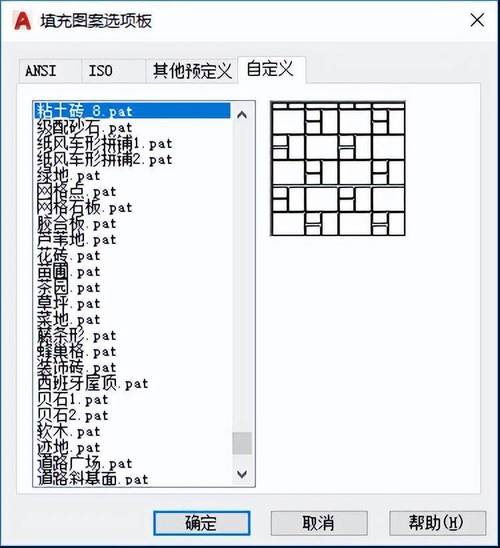

- 自定义：导入用户创建的.pat文件，实现复杂图案填充。
-
图案选择：
（图片来源网络，侵删）- 在“类型和图案”区域，点击“图案”下拉菜单，选择合适的填充样式。“SOLID”为纯色填充，“ANSI31”为斜线填充。
- 对于自定义图案,需提前加载.pat文件。
-
填充角度和比例：
- 角度：控制填充图案的旋转角度（如45°或90°）。
- 比例：调整图案的疏密程度，数值越大图案越稀疏，数值越小越密集，需根据图形尺寸合理设置，避免图案过密或过疏。
-
填充边界：
- 拾取点：在封闭区域内单击，系统自动检测边界。
- 选择对象：手动选择封闭的线条作为边界。
- 孤岛检测：勾选“孤岛检测”选项后，可识别封闭区域内的子区域（如孔洞），并分别设置填充方式。
-
关联性：
勾选“关联”选项后，修改边界图形时填充图案会自动更新；取消勾选则填充图案与边界脱离关联。
（图片来源网络，侵删）
实体填充的高级应用
-
渐变填充：
在“渐变色”选项卡中，可设置单色或双色渐变效果，常用于表现光影、材质过渡等视觉效果。
-
填充透明度：
通过“透明度”滑块调整填充的透明度，实现图层叠加时的半透明效果。
-
填充修剪：
使用“修剪”命令或“边界”选项，可对填充图案进行局部修剪，使其适应复杂图形需求。
-
分解填充：
填充图案默认为一个整体对象,使用“EXPLODE”命令可将其分解为独立线条，便于单独编辑。
使用注意事项
- 封闭边界：填充区域必须为完全封闭的图形，否则可能导致填充失败或错误显示，可通过“BOUNDARY”命令快速创建封闭边界。
- 图层管理：建议将填充图案单独置于一个图层，便于统一控制显示和打印。
- 性能优化：复杂图案或大面积填充可能影响软件运行速度，可适当降低比例或简化图案。
- 打印设置：确保填充图案的打印颜色和线宽符合出图要求，避免出现填充不显示的问题。
常见问题与解决方法
-
填充无法显示：
- 检查边界是否完全封闭,使用“对象捕捉”确保线条端点对齐。
- 确认填充图层是否被冻结或关闭,或填充颜色与背景色相同。
-
填充比例异常：
- 调整“比例”参数，参考图形尺寸设置合理值（如1:100的图纸可尝试比例10-100）。
- 使用“预览”功能实时查看效果，避免反复试错。
相关问答FAQs
Q1：如何将填充图案转换为自定义对象？
A1：选中填充图案后，在命令行输入“X”（EXPLODE）命令，或右键选择“分解”，分解后，填充图案将转换为独立的线条或实体，可单独编辑其属性，但需注意，分解后无法恢复关联性，且复杂图案分解后可能影响文件大小。
Q2：实体填充与渐变填充有什么区别？
A2：实体填充（如SOLID）为单一纯色或重复的标准图案，适用于常规区域标记；渐变填充则支持颜色过渡（如从浅到深），可模拟光影、材质等视觉效果，常用于表现立体感或设计感较强的图纸，渐变填充的参数设置更复杂，需调整颜色、方向和角度等选项。
