在CAD软件中，夹点（Grips）是对象上的控制点，通过拖动夹点可以快速编辑对象的几何形状、位置或属性，而“增加夹点命令”并非指单一功能，而是通过特定操作或命令扩展夹点的数量、类型或编辑功能，以满足复杂设计需求，以下是关于CAD中增加夹点相关操作的详细说明，包括基础概念、常用方法、高级技巧及注意事项。
（图片来源网络，侵删）
夹点的基础功能与局限性
默认情况下，CAD对象的夹点数量和位置是固定的，直线的夹点位于两端点和中点，圆的夹点位于圆心和象限点，这些夹点支持基本操作（如拉伸、移动、旋转、缩放、镜像），但在处理复杂对象（如多段线、块、自定义图形）时，可能需要增加夹点以提高编辑效率，编辑带圆弧的多段线时，仅通过端点夹点难以精确控制曲线形状,需通过增加节点夹点进行细化调整。
增加夹点的常用方法
使用“夹点编辑”模式
- 操作步骤：选中对象后，对象会显示默认夹点，右键单击选择“夹点编辑”，或在命令行输入
GRIPS，确保夹点功能已启用（值为1），对于部分对象（如多段线），可通过“特性”面板（Ctrl+1）在“几何图形”选项中勾选“显示夹点”或增加节点数量。 - 适用对象：多段线、样条曲线、填充图案等，编辑多段线时，通过输入
PEDIT命令选择“编辑顶点”，可添加新的顶点（即夹点）,从而细化曲线形状。
通过“分割”或“分解”命令增加夹点
- 操作步骤：使用
DIVIDE（分割）或EXPLODE（分解）命令将复杂对象拆分为简单对象，从而生成更多夹点，将一个块分解后，其组成元素（如直线、圆）会显示各自的夹点,间接增加可编辑点。 - 缺点：分解可能导致对象关联性丢失（如块定义失效）,需谨慎使用。
自定义夹点（LISP程序或Express Tools）
- LISP程序：通过编写简单LISP脚本，可为特定对象添加自定义夹点，以下代码可为直线中点添加一个夹点：
(defun c:addmidgrip (/ pt obj) (setq obj (car (entsel))) (setq pt (mid (cdr (assoc 10 (entget obj))) (cdr (assoc 11 (entget obj))))) (command "_grip" obj pt) ) (defun mid (p1 p2) (list (/ (+ (car p1) (car p2)) 2) (/ (+ (cadr p1) (cadr p2)) 2)) )
执行后,选择直线即可在中点添加夹点。
- Express Tools：CAD的Express Tools提供“Grip Editor”工具，可批量修改夹点属性（如颜色、大小）或为特定图层对象添加夹点。
使用“参数化设计”增加动态夹点
- 操作步骤：通过
PARAMETERS命令创建几何约束（如重合、同心）和标注约束（如距离、角度），对象会自动生成动态夹点，为两个圆添加“同心”约束后，拖动任一圆的夹点，另一圆会同步移动,实现联动编辑。 - 优势：适用于需要参数化驱动的设计场景（如机械装配图）。
高级技巧与注意事项
- 夹点显示控制：通过

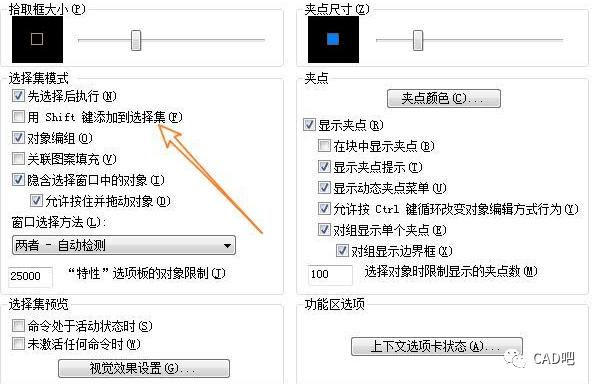

OPTIONS命令的“选择集”选项卡，可调整夹点的颜色、大小和显示模式（如“悬停时显示夹点”），对于大型图纸,关闭未选中对象的夹点显示可提升性能。 - 夹点组合编辑：按住
Shift键可选中多个夹点，进行拉伸或移动操作，选中矩形四个角点夹点后拖动,可同时调整矩形大小。 - 夹点与块参照：编辑块参照时，默认仅显示基点夹点，需通过
BEDIT进入块编辑器，添加自定义夹点（通过“参数”选项卡中的“点参数”定义）,保存后块参照即可显示新增夹点。 - 注意事项：
- 过多夹点可能导致操作卡顿,建议仅在必要时添加。
- 自定义夹点需保存到模板文件（.dwt）或通过APP加载,否则关闭文件后失效。
- 复杂对象（如三维实体）的夹点编辑需结合
3DMOVE、3DROTATE等命令,部分高级功能需专业版CAD支持。
相关操作流程对比
以下为不同增加夹点方法的适用场景对比：
| 方法 | 适用对象 | 优点 | 缺点 |
|---|---|---|---|
| 夹点编辑模式 | 多段线、样条曲线 | 无需额外工具，操作简单 | 功能有限，仅支持特定对象 |
| 分解/分割命令 | 块、填充图案 | 快速生成基础夹点 | 破坏对象关联性 |
| LISP程序 | 自定义图形、特定对象 | 灵活可控，可批量处理 | 需编程基础 |
| 参数化设计 | 参数化驱动对象 | 支持动态联动，精度高 | 设置复杂，需约束知识 |
| Express Tools Grip Editor | 图层、对象类型 | 批量管理夹点属性 | 需安装Express Tools |
相关问答FAQs
Q1: 为什么我无法为块参照添加新的夹点？
A: 默认情况下，块参照仅显示基点夹点，需通过块编辑器（BEDIT）进入块定义环境，使用“参数”选项卡中的“点参数”“线性参数”等工具添加自定义夹点，保存后块参照即可显示新增夹点，注意，普通块参照需先分解才能编辑内部对象的夹点,但分解会失去块的优势。
（图片来源网络，侵删）
Q2: 如何批量为图层中的所有对象增加夹点？
A: 可通过以下两种方式实现：
- Express Tools：使用“Grip Editor”工具，选择目标图层，勾选“添加夹点”选项，即可批量处理该图层对象。
- LISP脚本：编写遍历图层对象的LISP程序，为符合条件的对象添加夹点。
(defun c:addgrips2layer (/ layername) (setq layername (getstring "\n输入图层名: ")) (foreach obj (vl-remove-if 'listp (mapcar 'cadr (ssnamex (ssget "_X" (list (cons 8 layername))))))) (command "_grip" obj (list (car (cdr (assoc 10 (entget obj)))) (cadr (cdr (assoc 10 (entget obj)))) 0)) ) )执行后输入图层名,即可为该图层所有对象添加默认位置的夹点。
（图片来源网络，侵删）
