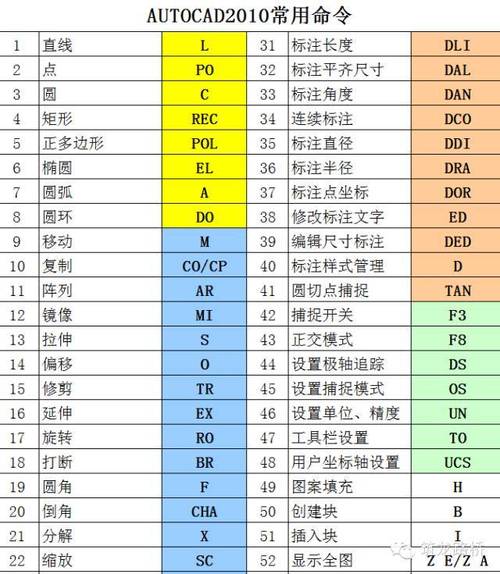

在CAD软件操作中,快捷命令是提升绘图效率的核心工具，通过简化的字母或组合键替代繁琐的菜单点击，能显著缩短设计流程时间，熟练掌握快捷命令不仅需要记忆常用指令，还需理解其逻辑分类与应用场景，以下从基础绘图、编辑修改、视图控制、标注工具、文件操作五个维度，结合具体命令解析及使用技巧，系统梳理CAD快捷命令的应用方法。

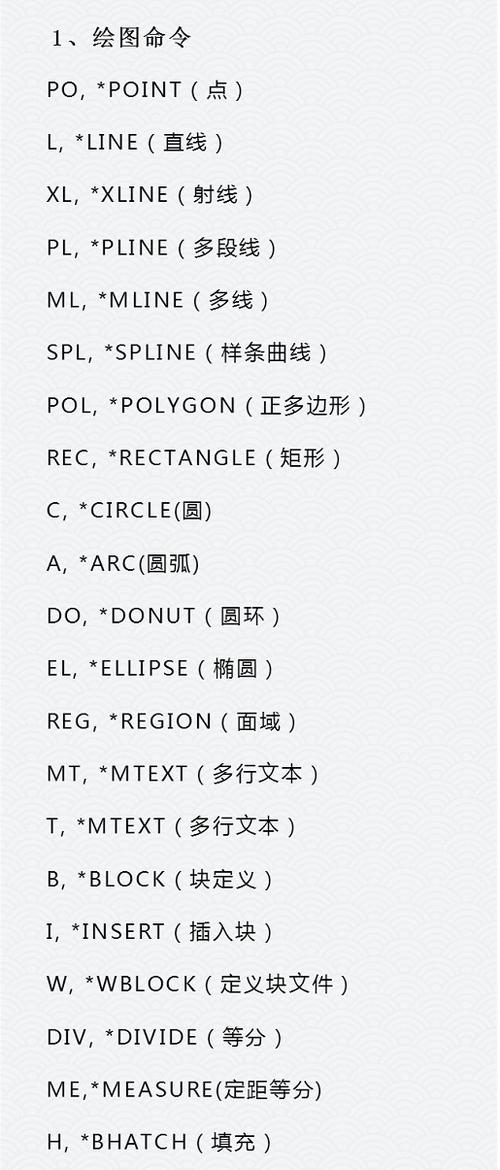

基础绘图类快捷命令
基础绘图命令是CAD操作的起点,涵盖点、线、圆、弧等基本图形的绘制，其命令通常以图形名称的首字母或相关缩写为核心，便于联想记忆。
| 命令 | 全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| L | LINE | 绘制直线 | 输入L→指定起点→输入长度或坐标→按Enter结束 |
| PL | PLINE | 绘制多段线（可含直线与圆弧） | 输入PL→指定起点→输入W设置线宽→输入坐标绘制线段或A切换圆弧 |
| C | CIRCLE | 绘制圆 | 输入C→指定圆心→输入半径或直径值 |
| A | ARC | 绘制圆弧 | 输入A→指定起点→第二点→端点，或通过CE（圆心）、ANG（角度）等参数绘制 |
| REC | RECTANGLE | 绘制矩形 | 输入REC→指定第一角点→输入@长度,宽度（如@100,50） |
| POL | POLYGON | 绘制正多边形 | 输入POL→输入边数→指定中心点→选择内接于圆(I)或外切于圆(C)→输入半径 |
| XLINE | XLINE | 绘制构造线（无限长直线） | 输入XL→指定点→输入H（水平）、V（垂直）或A（角度） |
技巧：绘制多段线时，通过“宽度（W）”参数可快速创建带箭头的引线或渐变线条；正多边形命令中，若选择“边（E）”选项，可通过指定两个点确定多边形的边长方向。
编辑修改类快捷命令
编辑命令用于调整已有图形的形状、位置或属性，是优化设计的关键，需结合对象选择方式（如窗选W、交叉窗选C）使用。
| 命令 | 全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| O | OFFSET | 偏移复制对象 | 输入O→输入偏移距离→选择对象→指定偏移方向 |
| TR | TRIM | 修剪对象 | 输入TR→选择剪切边界→右键确认→选择要修剪的部分 |
| EX | EXTEND | 延伸对象 | 输入EX→选择边界对象→右键确认→选择要延伸的对象 |
| M | MOVE | 移动对象 | 输入M→选择对象→指定基点→指定位移第二点 |
| RO | ROTATE | 旋转对象 | 输入RO→选择对象→指定基点→输入旋转角度或拖动确定 |
| SC | SCALE | 缩放对象 | 输入SC→选择对象→指定基点→输入比例因子（如2放大，0.5缩小） |
| F | FILLET | 倒圆角 | 输入F→输入半径R→选择两条直线 |
| CHA | CHAMFER | 倒角 | 输入CHA→输入距离D→选择第一条直线→选择第二条直线 |
| X | EXPLODE | 分解对象（如块、多段线） | 输入X→选择对象→右键确认，分解后可单独编辑子对象 |
技巧：修剪（TR）和延伸（EX）命令可通过“按住Shift键切换功能”，即修剪时按Shift可延伸对象，延伸时按Shift可修剪对象；倒圆角（F）中，若半径设为0，可使两条直线尖角相交。
视图控制类快捷命令
视图命令用于调整图形的显示范围、角度及视觉样式，帮助用户在复杂设计中快速定位与观察。
| 命令 | 全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| Z | ZOOM | 视图缩放 | 输入Z→输入E（范围显示）、P（上一个视图）、D（动态缩放）或直接拖动鼠标滚轮 |
| P | PAN | 平移视图 | 输入P→按住鼠标左键拖动，或直接滚动鼠标中键平移 |
| V | VIEW | 命名视图管理 | 输入V→新建视图→设置视图名称与范围→保存，后续可通过V快速调用 |
| WS | WSPACE | 工作空间切换 | 输入WS→选择“草图与注释”“三维建模”等预设空间 |
| DS | DSETTINGS | 草图设置（捕捉、栅格） | 输入DS→设置“捕捉和栅格”“极轴追踪”等选项，辅助精确绘图 |
| RA | REDRAWALL | 重生成所有视图 | 输入RA→刷新屏幕，消除残留标记 |
技巧：鼠标滚轮默认为缩放功能，按住滚轮中键为平移；双击滚轮可快速执行“范围（Z E）”显示全部图形。
标注与文字类快捷命令
标注与文字是设计图纸的重要组成部分,快捷命令可快速添加尺寸、注释及说明文字。
| 命令 | 全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| DLI | DIMLINEAR | 线性标注 | 输入DLI→指定第一条尺寸界线原点→第二条原点→拖动位置放置尺寸线 |
| DAL | DIMALIGNED | 对齐标注 | 输入DAL→选择倾斜线段的两个端点，标注与线段平行的尺寸 |
| DRA | DIMRADIUS | 半径标注 | 输入DRA→选择圆或圆弧→指定尺寸线位置 |
| DDI | DIMDIAMETER | 直径标注 | 输入DDI→选择圆或圆弧→指定尺寸线位置 |
| DAN | DIMANGULAR | 角度标注 | 输入DAN→选择两条直线或圆弧→指定标注位置 |
| T | MTEXT | 多行文字 | 输入T→指定文字框区域→输入文字并设置样式、高度 |
| DT | TEXT | 单行文字 | 输入DT→指定起点→输入文字高度→旋转角度→输入内容 |
| ED | DDEDIT | 编辑文字或标注 | 输入ED→选择文字或标注→修改内容后按Enter确认 |
技巧：标注样式可通过“D（DIMSTYLE）”命令统一设置，如箭头样式、文字高度、精度等，确保图纸规范；多行文字（T）支持插入符号（如“%%d”表示“°”）。
文件与图层管理类快捷命令
图层管理是CAD高效绘图的核心,通过图层可分类控制不同类型对象的显示与属性；文件命令则涉及文档的基本操作。
| 命令 | 全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| Ctrl+N | NEW | 新建文件 | 快速创建空白CAD文档 |
| Ctrl+O | OPEN | 打开文件 | 弹出对话框选择已有文件 |
| Ctrl+S | SAVE | 保存文件 | 保存当前文档 |
| Ctrl+Shift+S | SAVEAS | 另存为 | 将文档另存为新名称或格式（如DXF） |
| LA | LAYER | 图层管理 | 输入LA→新建图层→设置颜色、线型、线宽→勾选/关闭图层显示 |
| LAYISO | LAYERISOLATE | 隔离图层 | 输入LAYISO→选择对象，仅显示该对象所在图层，其他图层暂时隐藏 |
| LAYON | LAYERON | 打开所有图层 | 输入LAYON→恢复被关闭的所有图层 |
| PU | PURGE | 清理未使用项 | 输入PU→勾选“清理嵌套项目”→点击全部清理，删除未使用的块、图层等 |
技巧：图层命名建议采用“类型-颜色-线型”规则（如“墙体-红色-Continuous”），便于快速识别；通过“LAYISO”隔离图层后，按“LAYUNISO”可恢复所有图层显示。
综合应用技巧
- 命令别名自定义：通过CAD安装目录下的“acad.pgp”文件，可修改或添加命令别名（如将“LINE”简化为“LL”），提升个人操作效率。
- 命令行快捷键：命令行支持“↑↓”键调用历史命令，“Tab”键切换选项，输入“?”可查看当前命令的帮助信息。
- 块与属性定义：使用“B（BLOCK）”创建块，“ATTDEF”定义块属性（如标题栏的文字信息），插入块时可通过“ATTEDIT”统一修改属性值。
- 参数化绘图：通过“参数化”选项卡中的“几何约束”（如水平、垂直、相切）和“标注约束”（如长度、角度），实现图形的动态驱动，修改参数后图形自动更新。
相关问答FAQs
问题1：如何快速重复执行上一个CAD命令？
解答：在CAD中，若需重复执行刚使用的命令，可直接按“空格键”或“Enter键”；若需重复执行任意历史命令，可按“↑”或“↓”键在命令行中切换，找到目标命令后按“Enter”执行，双击鼠标右键也可快速重复上一个命令。
问题2：CAD中“对象捕捉”和“极轴追踪”如何协同使用？
解答：对象捕捉（F3）用于精确捕捉特殊点（如端点、中点、圆心），极轴追踪（F10）用于按设定角度（如15°增量）绘制倾斜线，两者可同时开启：先设置对象捕捉模式（如“端点”“中点”），再启用极轴追踪并设置角度增量，绘制30°方向的直线时，极轴追踪会自动显示30°辅助线，同时对象捕捉可锁定直线的端点或中点，实现精确与高效的结合。
