在CAD2014中,设置命令是提升绘图效率、规范设计流程的核心功能，通过合理的参数配置，可快速适应不同设计场景的需求，以下从基础环境设置、绘图参数优化、对象特性控制、打印输出配置及命令自定义五个维度，详细解析CAD2014的设置命令应用。
基础环境设置：启动与界面配置
CAD2014的基础环境设置主要通过“选项”对话框实现，输入“OPTIONS”命令或通过应用程序菜单（左上角“A”图标）中的“选项”进入，包含多个关键选项卡：
- 文件：定义支持文件搜索路径，如字体文件（.shx）、自定义菜单（.mnu）、插件（.arx）的存放位置，确保CAD能正确加载外部资源，若使用第三方字体，需将字体文件路径添加至“文本编辑器、词典和字体文件名”下的“字体映射文件”或“字体名”列表。
- 显示：控制界面元素与图形显示效果，在“窗口元素”中，可勾选“显示屏幕菜单”“显示滚动条”调整界面布局；“显示精度”选项卡下，将“圆弧和圆的平滑度”设为1000（最高值）、“渲染对象的平滑度”设为10，可提升曲线与曲面显示质量，但过高值可能影响性能；“颜色”按钮可统一模型空间、图纸空间的背景色（如黑色背景配白色线条，减少视觉疲劳）。
- 打开和保存：优化文件管理逻辑，设置“另存为”默认格式为“AutoCAD 2014图形（.dwg）”，兼容旧版本；“文件安全措施”中，勾选“自动保存”并设置间隔时间（如10分钟），避免意外丢失数据；“临时文件的扩展名”默认为“.ac$”，可修改为易识别名称便于故障恢复。
绘图参数优化：单位与精度控制

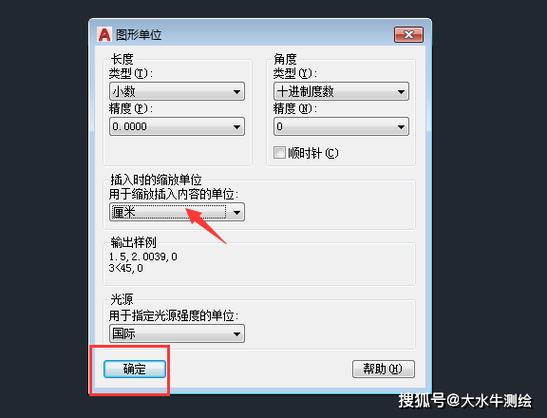

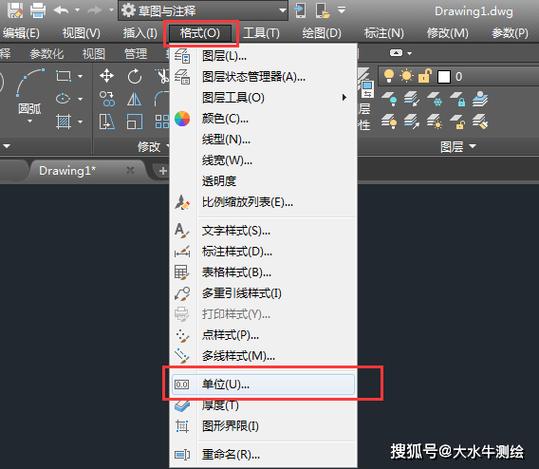

绘图参数的合理性直接影响设计结果的准确性,通过“UNITS”命令（或“格式”菜单→“单位”）进入“图形单位”对话框，核心配置如下：
- 长度类型：工程制图优先选择“小数”，建筑制图可选“建筑”或“工程”（英尺/英寸），机械制图常用“科学”或“工程”。
- 精度设置：长度单位小数位数根据需求调整，如机械零件标注设为“0.000”（毫米级），建筑平面设为“0”（整数毫米），角度单位默认“十进制度数”，精度设为“0.00”，勾选“顺时针”可反转角度正方向（默认逆时针为正）。
- 插入比例：设置“插入时的缩放单位”为“毫米”，确保外部参照（块、DWG参照）插入时自动匹配当前图形比例，避免尺寸错位。
通过“LIMITS”命令设置图形界限（如A3图纸420×297），输入“LIMITS”后指定左下角坐标（0,0）、右上角坐标（420,297），再执行“ZOOM→全部”使界限充满视口，避免绘图超出范围。
对象特性控制：图层与样式管理
图层是CAD的核心组织工具,通过“LAYER”命令（或“图层”工具栏）管理图形对象特性：
- 图层创建与属性：点击“新建图层”按钮，命名图层时采用“类别-功能”规则（如“轴线-中心线”“墙体-粗实线”），设置颜色（如红色用于轴线、蓝色用于墙体）、线型（“CENTER”用于轴线、“CONTINUOUS”用于实体）及线宽（0.3mm用于粗实线、0.05mm用于细实线），勾选“不打印”可隐藏需显示但不输出的图层（如辅助线）。
- 图层状态管理：通过“图层状态管理器”保存当前图层配置（如“平面图配置”“立面图配置”），切换项目时快速恢复图层状态，避免重复设置。
- 文字与标注样式：通过“STYLE”命令设置文字样式，选择“gbenor.shx”（西文工程字体）和“gbcbig.shx”（中文工程大字体），高度设为“0”（标注时再动态输入），宽度比例0.8；“DIMSTYLE”命令中，基于“ISO-25”样式修改标注箭头样式（“实心闭合”）、文字高度（2.5）、主单位精度（0.00），并设置“从尺寸线偏移”1.5，确保标注清晰不重叠。
打印输出配置：页面与布局设置
打印输出是设计的最后环节,通过“PAGESETUP”命令配置页面布局：
- 页面设置管理器：在“布局”选项卡右键选择“页面设置管理器”，新建页面并命名（如“A3横打”），选择打印机/绘图仪（如“DWG To PDF.pc3”用于PDF输出）。
- 图纸尺寸与打印区域：在“图纸尺寸”下拉列表选择“A3(420×297mm)”，“打印区域”选择“窗口”，通过鼠标框选布局中的视口范围；“打印比例”勾选“布满图纸”，或根据需要手动设置（如1:50）；“打印样式表”选择“.ctb”文件（如“monochrome.ctb”将所有颜色打印为黑色），通过“编辑打印样式”调整不同颜色的线宽（如红色轴线0.15mm、蓝色墙体0.5mm）。
- 视口设置：在布局空间创建“视口”命令（“VIEWPORT”），设置视口比例为“1:100”，双击视口内部进入模型空间平移缩放图形，双击视口外部退出模型空间，通过“视口”工具栏锁定比例，避免误操作导致比例错乱。
命令自定义：效率提升技巧

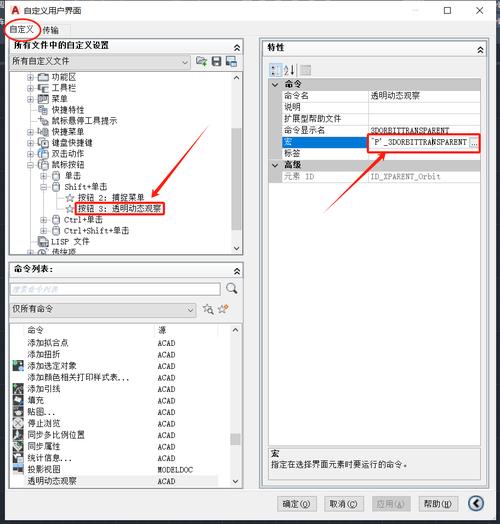

通过“CUI”命令（或“工具”菜单→“自定义界面”）自定义命令，减少重复操作：
- 工具栏与快捷键：在“CUI”对话框中，展开“工具栏”并新建工具栏（如“我的工具栏”），从“命令列表”中将常用命令（如“直线”“修剪”“圆”）拖拽至工具栏；切换到“键盘快捷键”选项卡，为高频命令设置快捷键（如“TR”对应“TRIM”“L”对应“LINE”），避免频繁切换鼠标。
- 自定义命令宏：在“CUI”的“命令”列表中，选择现有命令（如“圆”）并修改“宏”，例如将“^C^C_circle”改为“^C^C_circle;2p;3p;t;”默认三点相切模式，或添加命令前缀（如“DI”对应“DIST”命令，直接测量距离）。
相关问答FAQs
Q1：CAD2014中如何设置默认保存路径，避免每次手动选择？
A1：通过“OPTIONS”命令打开“选项”对话框，切换至“文件”选项卡，在“搜索路径、文件名和文件位置”列表中找到“自动保存文件位置”，点击“添加”按钮，输入或浏览至目标路径（如“D:\CAD自动保存”），点击“应用”并“确定”即可，此后自动保存的文件（如“.ac$”文件）将默认存储在该路径。
Q2：为什么CAD2014中打开的DWG文件显示异常（如线条缺失、文字问号）？
A2：通常由两种原因导致：①字体缺失——通过“OPTIONS→文件→字体映射文件”，点击“浏览”加载“.fmp”字体映射文件（或手动编辑），将问号对应的字体（如“宋体”）替换为CAD内置字体（如“gbenor.shx+gbcbig.shx”）；②图形数据库损坏——输入“RECOVER”命令，选择异常文件进行修复，或通过“插入→DWG参照”方式插入文件，仅读取图形数据不加载异常特性。
