在CAD软件中，线段打断命令（BREAK）是一个非常基础且实用的工具，主要用于将已有的线段、圆弧、圆或多段线等对象分割为两部分或删除其中一部分，掌握该命令的使用方法，能够显著提高绘图效率，尤其是在处理复杂图形或需要精确修改线条长度时，本文将详细介绍CAD线段打断命令的使用方法、操作步骤、注意事项以及实际应用场景,帮助用户全面掌握这一功能。
我们需要了解CAD线段打断命令的基本功能，打断命令可以将对象在指定点处断开，分为“打断于点”和“打断”两种模式。“打断于点”模式是将对象在指定点处断开，但断开后仍保持为一个整体对象，而“打断”模式则可以通过指定两个点来删除对象之间的部分，或直接将对象分割为两个独立的部分，在AutoCAD中，打断命令的快捷键为“BR”，用户可以通过命令行输入“BREAK”或点击工具栏中的相应图标来调用该命令。

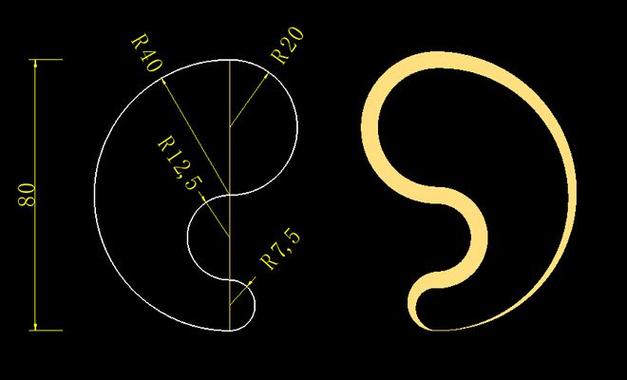

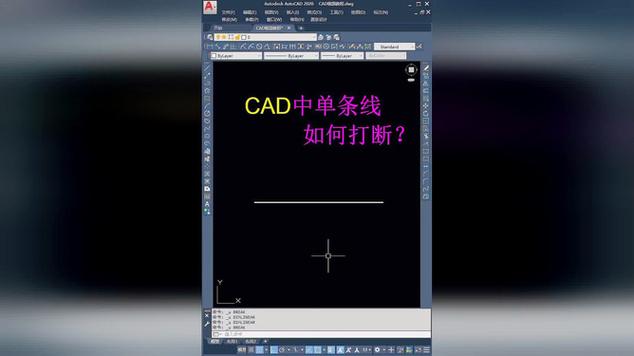

我们以AutoCAD为例，详细介绍打断命令的具体操作步骤，假设我们需要将一条直线在中间某点处打断，操作流程如下：在命令行输入“BREAK”并按回车键，或在“修改”工具栏中点击“打断”按钮；根据提示选择需要打断的对象，此时系统会默认以选择点作为第一个打断点；如果需要指定其他点作为第一个打断点，可以输入“F”（第一点）并手动输入坐标或捕捉目标点；指定第二个打断点，系统将删除这两个点之间的部分线段，或将其分割为两段，需要注意的是，如果第二个打断点与第一个打断点重合，则对象会被“打断于点”,即断开但不删除部分内容。
为了更清晰地展示打断命令的操作逻辑，以下通过表格对比“打断”和“打断于点”两种模式的区别：
| 操作模式 | 命令调用方式 | 操作步骤 | 结果特点 |
|---|---|---|---|
| 打断 | BREAK或快捷键BR | 选择对象；2. 指定第一个打断点；3. 指定第二个打断点。 | 删除两点之间的部分，或分割为两段独立对象。 |
| 打断于点 | BREAK → 输入F → 指定点 | 选择对象；2. 输入F；3. 指定断开点。 | 对象在断点处断开，但仍为一个整体对象（无删除）。 |
在实际应用中，打断命令常用于以下场景：在绘制建筑平面图时，需要将墙体线在门窗位置断开，以便插入门窗块；或在机械制图中，需要删除多余的线段部分，使图形更加清晰，打断命令还可以与其他命令（如延伸、修剪）结合使用，实现更复杂的编辑操作，先通过打断命令将线段分割，再使用延伸命令调整端点位置,可以更灵活地修改图形形状。
需要注意的是，使用打断命令时，选择对象的方式会影响操作结果，如果直接点击对象选择，系统会默认将选择点作为第一个打断点；如果需要精确控制打断位置，建议使用对象捕捉功能（如端点、中点、交点等）来指定点，避免因手动点击误差导致断开位置不准确，对于圆或圆弧对象，打断命令会按逆时针方向删除两点之间的部分，因此指定点的顺序会影响最终结果，若需要删除圆上某一段弧，需确保第一个打断点为弧的起点,第二个打断点为弧的终点。
另一个常见问题是，当需要打断的对象与其他对象相交时，如何避免误操作，可以使用“交叉选择”或“窗口选择”方式批量选择对象，再通过打断命令处理，若有多条直线需要在同一点打断，可以先绘制一条辅助线定位该点，然后使用打断命令依次选择各条直线，捕捉辅助线与直线的交点作为打断点，对于封闭对象（如多段线构成的矩形），打断命令同样适用，但需注意断开后对象仍保持封闭性,除非手动删除部分线段。
在高级应用中，打断命令可以与参数化设计结合，实现动态修改，通过为打断点添加几何约束或尺寸约束，当调整图形尺寸时，断开位置会自动更新，从而减少手动修改的工作量，在三维建模中，打断命令也可用于编辑二维轮廓线,为后续拉伸或旋转操作做准备。
为了帮助用户更好地理解打断命令的使用,以下列举两个常见问题及解答：
FAQs：
-
问：为什么使用打断命令时，对象没有按预期断开？
答： 可能的原因包括：① 未正确捕捉断点，导致手动点击位置不准确；② 对象被锁定或冻结，无法编辑；③ 打断模式选择错误（如误用“打断于点”模式而期望删除部分线段），建议检查对象图层状态，确保对象可编辑，并使用对象捕捉功能精确定位断点，若问题仍存在，可尝试输入“REGEN”命令刷新视图,或重新调用打断命令并仔细核对操作步骤。 -
问：如何快速打断多条线段上的同一位置？
答： 若有多条线段需要在同一位置打断，可按以下步骤操作：① 绘制一条辅助线（如垂直线）穿过目标断点；② 使用打断命令，选择第一条线段后，输入“F”指定第一点，捕捉辅助线与线段的交点；③ 指定第二点（可与第一点重合，实现“打断于点”）；④ 重复上述步骤，依次处理其他线段，完成后删除辅助线即可，若使用AutoCAD 2020及以上版本，可尝试“多重打断”功能（命令MULTIPLE + BREAK），通过输入“MULTIPLE”后执行“BREAK”命令,可连续打断多个对象而无需重复调用命令。
CAD线段打断命令是图形编辑中的基础工具，通过掌握其操作技巧和应用场景，用户可以更高效地完成绘图任务，无论是简单的线段分割还是复杂的图形修改，合理使用打断命令都能显著提升工作效率，建议用户在实际操作中多加练习，结合捕捉功能和辅助工具,以应对各种绘图需求。
