在CAD软件中,点命令是绘制辅助点、标记位置或作为参考对象的重要工具，通过合理的设置可以满足不同场景下的绘图需求，以下是关于CAD点命令设置的详细说明，包括点样式、点大小、点模式、块参照点以及点标记的编辑与管理等内容。
点样式的设置

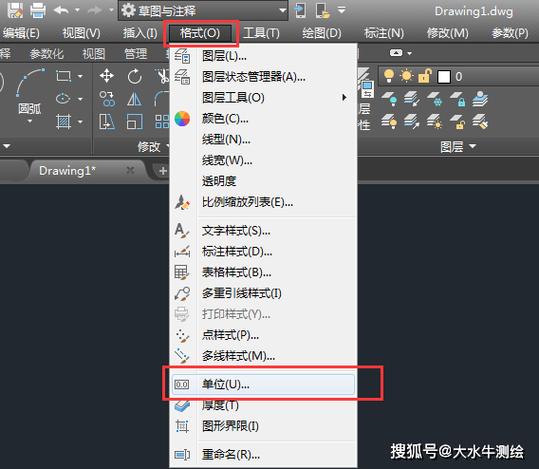

点样式决定了点在绘图区域中的显示形态,默认情况下点显示为小圆点，但在复杂图纸中可能需要更醒目的样式以便识别，通过“格式”菜单下的“点样式”命令（或输入命令DDPTYPE）可以打开点样式对话框，其中包含多种预设选项，如圆形、十字形、直线、方形等，用户可根据需要选择合适的样式，对话框中还提供“点大小”设置选项，用于调整点在屏幕上的显示尺寸，该设置分为“相对于屏幕设置大小”和“按绝对单位设置大小”两种模式：前者使点的大小随视图缩放而变化，始终保持相同的视觉比例；后者则固定点的实际尺寸，不受缩放影响，适合需要精确标注的场景，用户还可以自定义点样式，通过选择“相对于屏幕设置大小”并调整百分比，或导入外部块作为点符号，以满足特殊绘图需求，例如在建筑图中用“×”标记墙体中心线交点，在机械图中用三角形标记圆心位置。
点大小的调整与控制
点大小的设置直接影响点的可见性和绘图精度,在“点样式”对话框中，用户需根据绘图比例和输出要求合理调整参数，在1:100的建筑平面图中，若需将点大小设置为2mm，应选择“按绝对单位设置大小”并输入2；而在需要动态观察点位置的细节图中，选择“相对于屏幕设置大小”并设置1%-2%的屏幕比例，可确保点始终清晰可见，需要注意的是，点大小的设置仅影响显示效果，不会改变点的实际坐标值，因此在输出图纸时，若发现点标记过大或过小，需返回点样式对话框重新调整，避免影响图纸美观，通过系统变量PDSIZE也可以直接控制点大小，输入PDSIZE后，输入正值表示按绝对单位设置，输入负值表示按相对于屏幕的比例设置，零值则使用默认的5%屏幕比例，适合命令行快速调整。
点模式的分类与应用

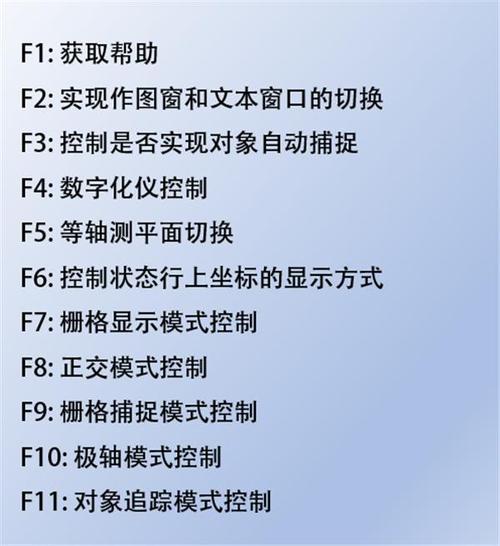

CAD中的点命令支持多种绘制模式,通过不同的子命令可实现点的精确定位和批量绘制，单点命令（POINT）用于绘制单个点，每次执行需手动指定坐标；多点命令（POINT，连续绘制）则允许在一次操作中绘制多个点，需通过按Esc键退出命令，定数等分命令（DIVIDE）可将选定的对象（如直线、圆弧、多段线）按指定数量等分，并在等分点上生成点标记，例如将一条直线等分为5段，则会自动生成4个等分点；定距等分命令（MEASURE）则按照指定间距在对象上生成点，适用于按固定距离标记位置，如沿道路每隔50米设置一个里程碑标记，在使用定数等分和定距等分时，需注意对象的类型和闭合性，例如圆使用定数等分时，输入分段数n则会生成n个点，而直线使用定距等分时，起点为对象选择点，终点方向按对象延伸方向计算，通过点坐标过滤（.XY、.XZ、.YZ）或对象捕捉（如端点、中点、圆心）可精确控制点的位置，确保点标记与图形对象的准确对齐。
块参照点的设置与管理
在CAD中,点对象可以替换为块参照（BLOCK），从而实现更丰富的标记效果，例如用家具符号标记房间布局，或用地形符号标记高程点，通过“点样式”对话框中的“为块设置”选项，用户可以选择已定义的块作为点符号，设置后绘制的点将以块的形式显示，将“标高”块定义为点符号后，使用定距等分命令在剖面上生成标高标记，可快速完成标高标注，需要注意的是，块参照点的大小和旋转角度可通过系统变量PDSIZE和PDMODE调整，若需统一修改所有块参照点的属性，可通过块属性管理器（BATTMAN）或全局编辑功能（GEDIT）实现，块参照点的源文件路径需妥善管理，避免因外部块文件丢失导致显示异常，建议将常用块文件保存在项目文件夹中，并通过“选项”对话框中的“文件”选项卡指定支持文件搜索路径。
点标记的编辑与优化

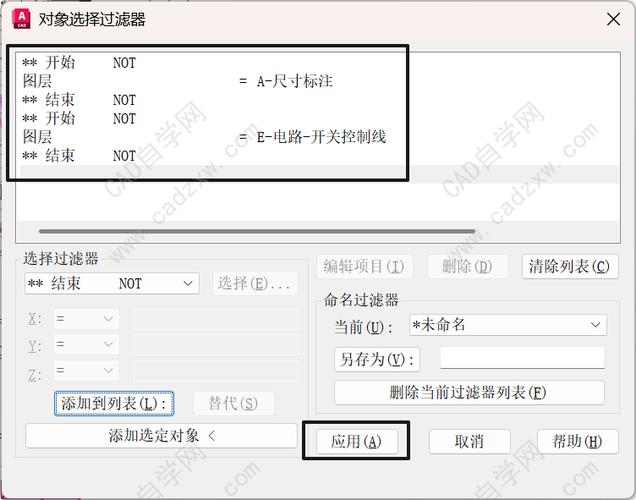

绘制完成的点标记可通过多种方式进行编辑和优化,以提高绘图效率，单个点对象可通过夹点编辑调整位置，选中点后激活夹点，直接拖动至新坐标即可；若需批量修改点样式，可使用“快速选择”工具（QSELECT）筛选所有点对象，然后在“点样式”对话框中统一更改样式和大小，对于块参照点，可通过“块编辑器”（BEDIT）修改块定义，从而更新所有关联的点标记，点标记的图层管理也至关重要，建议将点对象单独放置于“辅助层”或“标记层”，并通过图层控制显示/隐藏，避免干扰主要图形对象的编辑，在打印输出时，可通过图层特性管理器设置点对象的线宽、颜色和打印样式，确保点标记在图纸中清晰可见，例如将点颜色设置为红色并赋予0.3mm线宽，可增强标记的辨识度。
点命令的高级应用技巧
在复杂绘图场景中,点命令结合其他功能可发挥更大作用，通过“构造线”（XLINE）和“点”标记确定辅助线交点，再使用“偏移”（OFFSET）命令生成平行线；或利用“查询”工具（ID、DIST）获取点坐标信息，并将数据导出为表格用于统计，在三维建模中，点可作为“点云”数据的基础，通过“三维点”命令（3DPOINT）绘制空间点，并结合“曲面”或“网格”命令生成复杂模型，通过AutoLISP或脚本文件可批量生成点标记，例如编写LISP程序实现按Excel表格坐标自动绘制点，大幅提升批量处理的效率。
相关问答FAQs
问题1：为什么CAD中的点标记在缩放后显示为空白或过小？
解答：这通常是由于点样式设置不当导致的，检查“点样式”对话框中的“点大小”设置，若选择“按绝对单位设置大小”且数值过小，在缩小视图时可能无法显示；若选择“相对于屏幕设置大小”但比例值过低（如小于0.5%），点也可能难以察觉，建议根据绘图需求调整点大小模式，例如在缩放频繁的图纸中选择“相对于屏幕设置大小”并设置1%-2%的比例，确保点始终可见。
问题2：如何将多个点对象批量替换为指定的块符号？
