在CAD软件中,标注编辑命令是提升绘图效率和修改精度的核心工具，通过对标注样式、尺寸文本、位置及关联性的调整，确保设计图纸的规范性和准确性，以下从常用命令、操作场景及技巧等方面展开详细说明。
基础标注编辑命令
-
DIMEDIT（编辑标注）
用于修改标注文字的内容、角度或旋转尺寸线，通过命令行输入“DIMEDIT”，可选择“默认（H）”“新建（N）”“旋转（R）”或“倾斜（O）”选项，选择“新建”可输入自定义文本替代默认尺寸值；“倾斜”则可将尺寸线与延伸线调整为指定角度，常用于标注非垂直或非水平对象。 -
DIMTEDIT（编辑标注文字）
专门调整标注文字的位置和方向，执行命令后，可拖动文字到任意位置，或通过选项“左对齐（L）”“右对齐（R）”“居中（C）”及“默认（H）”快速对齐，对于角度标注，还可使用“角度（A）”选项旋转文字方向。 -
PROPERTIES（特性匹配/特性面板）
通过“特性”面板（快捷键Ctrl+1）可全面修改标注的参数，包括文字样式、箭头大小、公差、图层等，若需将一个标注的样式应用到其他标注，可使用“MATCHPROP（特性匹配）”命令，选择源标注后点击目标标注，快速统一样式。
高级标注编辑功能
-
DIMSTYLE（标注样式管理器）

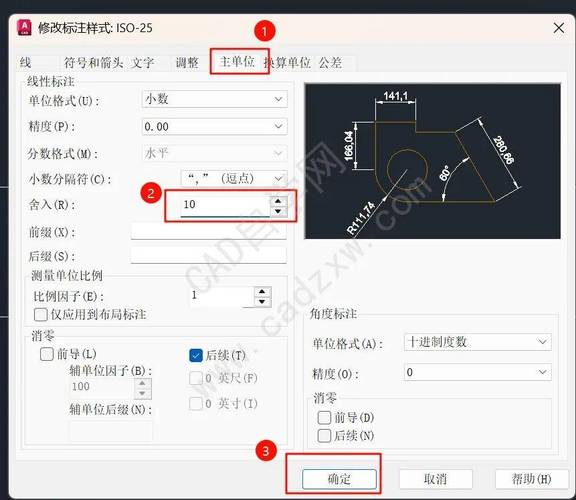

用于创建或修改标注样式，控制标注的组成元素（如基线间距、箭头类型、主单位精度等），在“标注样式管理器”中，可新建样式并设置“线”“符号和箭头”“文字”“主单位”等选项卡，或修改当前样式后点击“置为当前”应用到全局。
（图片来源网络，侵删） -
DIMJOGLINE（折弯线性标注）
当标注点超出图形范围时，使用“DIMJOGLINE”可在尺寸线中添加折弯符号，缩短延伸线长度，执行命令后，选择线性标注并指定折弯位置，系统自动生成折弯线。 -
DIMBREAK（标注打断）
针对交叉重叠的标注，使用“DIMBREAK”可自动或手动打断尺寸线与延伸线，选择“多个打断”模式，可依次选择相交的标注对象，系统按指定间距创建打断效果，避免视觉混乱。
标注关联性与动态编辑
CAD中的标注可分为“关联标注”和“非关联标注”，关联标注与图形对象绑定，当对象尺寸变化时，标注值自动更新，通过“DIMREASSOCIATE（重新关联标注）”命令，可将非关联标注重新绑定到对象几何图形上，选择标注后，系统提示指定“延伸线原点”或“对象捕捉点”，完成关联设置。

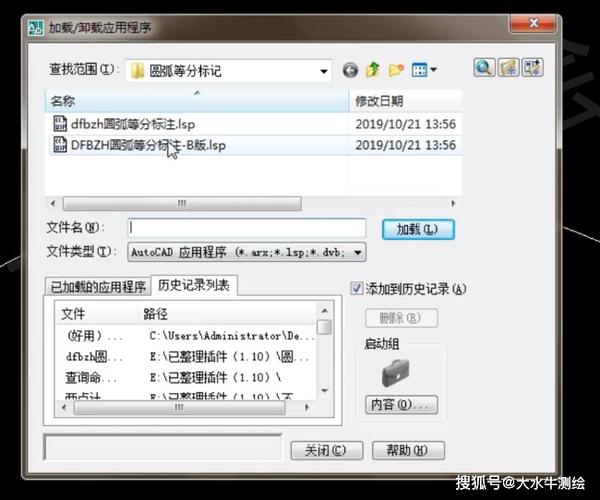

批量编辑技巧
针对大量标注的统一修改,可采用以下方法：
- 快速选择（QSELECT）：通过图层、标注样式等属性筛选标注，右键选择“特性”批量修改参数。
- 标注样式替代：在“标注样式管理器”中点击“替代”，临时修改样式属性，不影响当前样式定义，适用于局部标注的特殊调整。

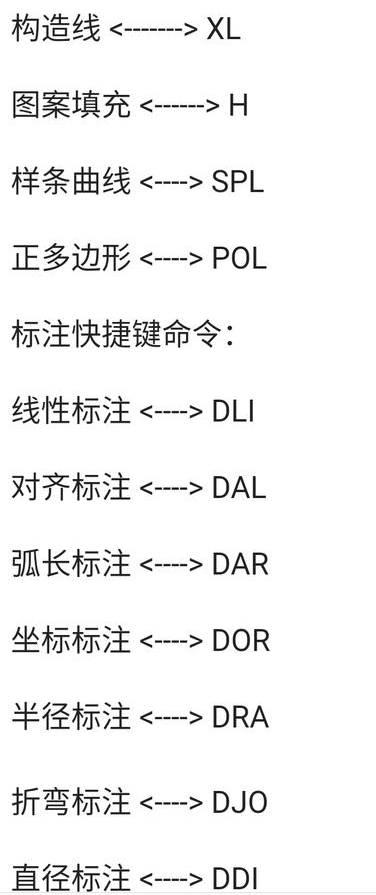

以下是常用标注编辑命令的功能对比表：
| 命令 | 主要功能 | 适用场景 | 快捷键 |
|---|---|---|---|
| DIMEDIT | 修改文字内容、旋转尺寸线 | 调整标注文本或倾斜延伸线 | DED |
| DIMTEDIT | 移动文字位置、调整对齐方式 | 精确控制文字位置 | DIMTED |
| PROPERTIES | 修改标注所有属性 | 全局参数调整 | Ctrl+1 |
| DIMJOGLINE | 添加折弯符号 | 标注超出图形范围时 | |
| DIMBREAK | 打断重叠标注 | 解决交叉标注的显示问题 |
相关问答FAQs
Q1：如何将CAD中所有标注的箭头样式统一修改为实心闭合？
A：可通过“标注样式管理器”实现：输入“DIMSTYLE”打开管理器，选择当前样式，点击“修改”进入“符号和箭头”选项卡，将“箭头”组中的“第一个”和“第二个”均设置为“实心闭合”，点击“确定”后“置为当前”，所有关联标注将自动更新，若需修改非关联标注，需单独使用“特性”面板调整。
Q2：为什么修改标注样式后，部分标注没有更新？
A：可能原因有两个：一是标注为“非关联”状态，需使用“DIMREASSOCIATE”重新绑定对象；二是标注使用了“样式替代”，检查“标注样式管理器”中是否有“样式替代”标识，若有可右键选择“清除替代”，或直接选择目标样式“置为当前”覆盖替代设置，若标注通过“特性”单独修改过参数，需手动在“特性”面板中重置。
