CAD界面命令是计算机辅助设计软件中用户与程序交互的核心要素,它通过输入特定的指令或操作界面按钮，实现对图形的绘制、编辑、标注和管理等功能，熟练掌握CAD界面命令的分布逻辑与使用方法，能够显著提升设计效率与绘图精度，以下将从界面布局、命令分类、操作逻辑及高级应用等维度，详细解析CAD界面命令的构成与使用技巧。
CAD界面整体布局与命令入口
CAD软件界面通常采用模块化设计,将不同功能的命令区域进行合理划分，以方便用户快速定位，以AutoCAD为例，典型界面包含以下区域：
- 功能区：位于界面顶部，以选项卡形式（如“常用”、“插入”、“注释”等）分类展示命令按钮，每个选项卡下又分组陈列相关命令，常用”选项卡包含“绘图”、“修改”、“图层”等组，用户通过单击按钮即可激活命令，这种可视化布局减少了命令记忆成本，适合新手用户。
- 命令行：位于界面底部，是输入文本命令的核心区域，用户可直接输入命令全称（如“LINE”绘制直线）或快捷键（如“L”），按回车键执行，命令行还会显示命令选项提示（如“指定第一点”），引导用户完成操作，对于习惯键盘操作的用户，命令行是最高效的命令入口。
- 工具栏：可自定义的浮动或固定区域，集合常用命令图标，标准工具栏”包含新建、保存、打印等功能，“绘图工具栏”则包含直线、圆、矩形等绘图命令，工具栏可通过拖拽调整位置，方便用户根据工作习惯布局。
- 状态栏：位于界面最右下角，显示绘图辅助工具（如栅格显示、正交模式、对象捕捉等）的开关状态，以及坐标显示、绘图比例等信息，通过状态栏可快速切换常用功能，如开启“对象捕捉”可精确捕捉端点、中点等关键位置。
- 绘图区域：占据界面最大空间，是图形绘制与显示的主区域，用户在此通过鼠标点击、拖拽配合命令操作完成绘图，同时可通过视图控制命令（如“ZOOM”缩放、“PAN”平移）调整显示范围。
命令分类与核心功能详解
CAD界面命令可根据功能划分为绘图、修改、标注、设置等大类，每类命令下又包含多个子命令，形成完整的操作体系。
（一）绘图类命令
绘图类命令是创建图形的基础,主要位于“功能区-绘图”组或“绘图工具栏”，常用命令如下表所示：
| 命令名称 | 快捷键 | 功能描述 | 操作示例 |
|---|---|---|---|
| 直线 | L | 绘制连续直线段 | 输入“L”，指定起点和终点坐标 |
| 圆 | C | 绘制圆，支持圆心、半径等6种方式 | 输入“C”，指定圆心后输入半径 |
| 矩形 | REC | 绘制矩形，可设置长度、宽度及倒角 | 输入“REC”，指定角点后输入尺寸 |
| 多段线 | PL | 绘制由直线和圆弧组成的连续线段，可统一设置宽度 | 输入“PL”，指定起点后切换“圆弧”选项绘制曲线 |
| 样条曲线 | SPL | 绘制通过或接近指定点的平滑曲线 | 输入“SPL”，依次指定控制点 |
（二）修改类命令
修改类命令用于对已绘制的图形进行编辑,位于“功能区-修改”组或“修改工具栏”，核心命令包括：
- 删除（E）：移除选中的图形对象，可通过框选或点选选择对象。
- 复制（CO/CP）：将对象复制到指定位置，支持多次复制。
- 移动（M）：改变对象的位置，通过基点和目标点定位。
- 旋转（RO）：绕指定基点旋转对象，可输入角度或参照其他对象。
- 缩放（SC）：按比例放大或缩小对象，需指定比例因子。
- 修剪（TR）：以其他对象为剪切边，修剪多余部分，需先选择剪切边再选择被修剪对象。
- 延伸（EX）：将对象延伸至指定的边界对象。
- 倒角（CHA）：在两条直线间创建倒角，可设置距离或角度。
- 圆角（F）：用圆弧连接两个对象，可设置圆角半径。
（三）标注类命令
标注类命令用于添加尺寸、文字等注释信息，位于“功能区-注释”组，常用命令有：
- 线性标注（DLI）：标注水平或垂直方向的尺寸。
- 对齐标注（DAL）：标注倾斜对象的实际长度。
- 半径标注（DRA）：标注圆或圆弧的半径。
- 直径标注（DDI）：标注圆或圆弧的直径。
- 文字标注（T/MT）：添加单行或多行文字，可设置文字样式和高度。
（四）设置类命令
设置类命令用于调整绘图环境,确保图形规范统一：
- 图层（LA）：管理图形对象的分类，通过不同图层控制颜色、线型等属性，墙体层”“门窗层”分别设置不同颜色。
- 文字样式（ST）：设置文字的字体、大小、效果等。
- 标注样式（D）：统一标注的箭头样式、文字高度、精度等参数。
- 单位（UN）：设置绘图单位（如毫米、米）和精度。
命令操作逻辑与高效技巧
CAD命令的操作遵循“输入命令→选择对象→设置参数→完成操作”的通用流程，掌握以下技巧可提升效率：

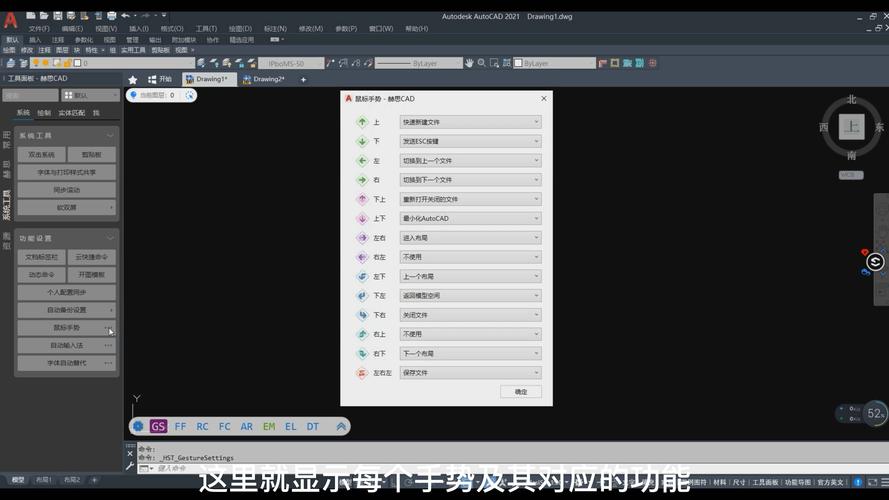

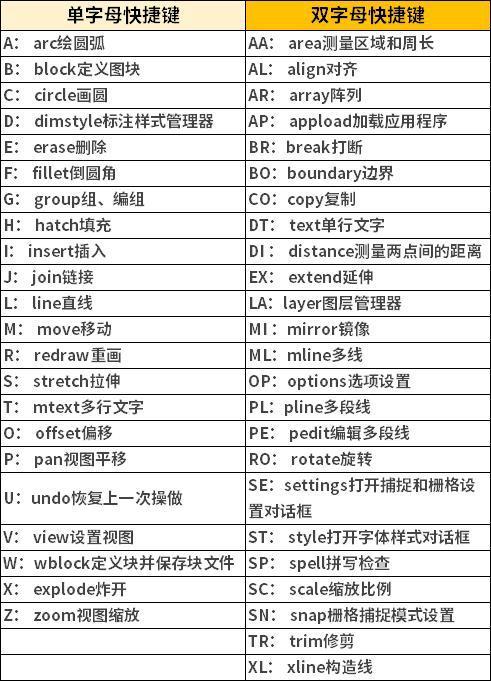

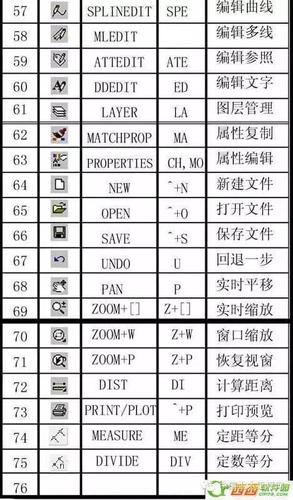

- 命令别名与快捷键：除全称外，CAD支持自定义命令别名（如“C”代表“CIRCLE”），通过修改“acad.pgp”文件可个性化设置，减少输入长度。
- 动态输入（DYN）：开启状态栏的“动态输入”功能后，光标附近会显示命令提示和参数框，无需频繁查看命令行，提升绘图流畅度。
- 对象捕捉与追踪：合理使用“端点”“中点”“交点”等对象捕捉模式，结合“极轴追踪”“对象捕捉追踪”，可实现精确的几何定位，避免手动输入坐标误差。
- 选择集操作：通过“窗口选择”（从左到右框选）选择完全包围的对象，“交叉窗口选择”（从右到左框选）选择包围或相交的对象，也可使用“快速选择（QSELECT）”按属性筛选对象。
- 命令重复与取消：按空格键或回车键可重复执行上一命令，按“ESC”键可终止当前命令或取消选择集。
高级命令与协同设计
对于复杂设计,需结合高级命令提升效率：
- 块（B/WBLOCK）：将常用图形（如门窗、家具）定义为块，便于重复调用和修改，同时减少文件大小。
- 属性定义（ATT）：为块添加可编辑的文字信息，如零件编号、材质等，实现参数化设计。
- 外部参照（XREF）：将其他图形文件作为外部参照插入，实现多专业协同设计，修改参照文件后主图形可自动更新。
- 图纸集（SHEETSET）：管理多个图纸的布局和视图，统一打印设置，提升大型项目的组织效率。
相关问答FAQs
Q1：如何快速查找不常用的CAD命令？
A：可通过以下方式快速定位命令：①在功能区任意选项卡上右键，选择“显示选项卡”或“显示面板”，调出隐藏的命令组；②在命令行输入“？”后按回车，可列出所有命令及简要说明；③使用“搜索命令”框（位于功能区右上角），输入命令关键字即可快速查找。
Q2：CAD命令执行时出现错误提示，如何解决？
A：错误提示通常由以下原因导致：①命令参数输入错误，如“圆角”命令未先选择对象或半径设置不合理，需仔细检查命令行提示；②对象属性冲突，如图层被锁定或冻结，导致无法修改，可通过“图层（LA）”命令检查图层状态；③图形文件损坏，可尝试使用“修复（RECOVER）”命令修复文件，或备份后新建文件重新导入部分图形，若问题仍存在，需检查软件版本兼容性或重新安装CAD程序。
