在使用CAD进行绘图操作时，延伸命令（EXTEND）是常用的工具之一，其主要功能是将选定的对象延伸至另一个对象或边界，用户有时会遇到延伸命令无法相交的问题，即延伸操作无法将对象延伸到预期的边界位置，这种情况可能由多种原因导致，下面将详细分析可能的原因及解决方法,帮助用户快速定位并解决问题。
最常见的原因是边界对象的选择问题，延伸命令需要明确的边界对象作为延伸的目标，如果边界对象未被正确选择或未被识别，延伸操作将无法执行，当边界对象位于被延伸对象的延长线上，但两者并未实际相交时，CAD可能无法识别边界，用户应检查边界对象是否与被延伸对象存在潜在的交点，可以通过“对象捕捉”功能确保选择正确的边界，边界对象可能被锁定或冻结，导致延伸命令无法识别，用户需要检查图层的设置，确保边界对象所在的图层未被锁定或冻结,且处于解冻状态。
被延伸对象本身的问题也可能导致延伸命令无法相交，如果被延伸对象是一条射线或构造线，其延伸方向可能无限延伸，导致CAD无法确定具体的终止位置，用户需要将被延伸对象转换为直线或多段线等具有明确端点的对象，如果被延伸对象与边界对象平行或重合，延伸命令将无法执行，因为两者不存在交点，用户应调整对象的位置或角度,确保两者存在潜在的交点。
第三，CAD系统设置或命令参数的异常也可能引发延伸命令无法相交的问题。“延伸模式”可能被设置为“不延伸”，导致命令无法自动延伸对象，用户可以通过输入命令“EX”并按回车键，在命令行中检查“延伸模式”的设置，并将其更改为“延伸”，如果“对象捕捉”功能未开启或捕捉模式设置不当，可能导致延伸命令无法正确识别交点，用户应确保“对象捕捉”功能已开启，并设置合适的捕捉模式，如“端点”或“交点”。
第四，图形文件的损坏或CAD软件的临时故障也可能导致延伸命令异常，如果用户在其他文件中延伸命令正常工作，但在当前文件中出现问题，可能是文件本身存在损坏，用户可以尝试将当前文件另存为新的DXF或DWG格式，或使用“修复”命令修复文件，如果问题仍然存在，可能是软件版本过旧或存在漏洞,建议用户更新CAD软件至最新版本。
针对上述问题，以下是具体的解决步骤总结：
- 检查边界对象：确保边界对象未被锁定或冻结，且与被延伸对象存在潜在的交点。
- 调整对象类型：将被延伸对象转换为直线或多段线，避免使用射线或构造线。
- 修改命令设置：检查“延伸模式”和“对象捕捉”设置，确保参数正确。
- 修复文件或软件：尝试修复文件或更新CAD软件版本。
为了更直观地展示常见问题及解决方法，以下是简要的对照表：
| 问题类型 | 可能原因 | 解决方法 |
|---|---|---|
| 边界对象未识别 | 边界被锁定/冻结或无交点 | 解锁/解冻图层，调整对象位置确保交点存在 |
| 被延伸对象异常 | 使用射线或构造线 | 转换为直线或多段线 |
| 命令参数错误 | 延伸模式设置为“不延伸” | 修改命令参数为“延伸” |
| 软件或文件故障 | 文件损坏或软件版本过旧 | 另存为新文件，更新软件版本 |
相关问答FAQs

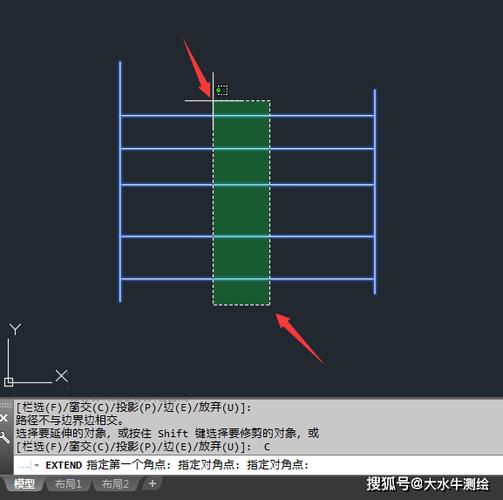

Q1：为什么延伸命令提示“无边界”或“无法延伸”？
A1：通常是因为边界对象未被正确选择或与被延伸对象无交点，请检查边界对象是否与被延伸对象存在潜在的交点，并确保边界未被锁定或冻结，尝试重新选择边界对象或调整对象位置。
Q2：如何快速解决延伸命令无法相交的问题？
A2：可以按照以下步骤操作：1）开启“对象捕捉”功能，确保捕捉端点或交点；2）检查并修改“延伸模式”为“延伸”；3）将被延伸对象转换为直线或多段线；4）如果问题仍未解决,尝试修复文件或更新CAD软件。
