在CAD软件中，二级命令是指在基础命令基础上通过特定操作或组合实现的进阶功能，通常用于提升绘图效率、优化设计流程或实现复杂图形的精确构建，这些命令往往需要结合参数输入、对象选择或条件判断，适用于专业设计场景，以下从常用命令分类、操作逻辑及应用场景等方面展开详细说明。

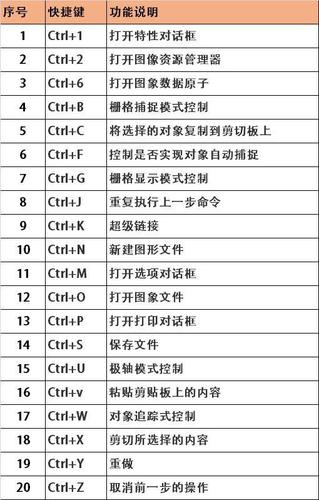

编辑类二级命令
编辑类二级命令主要用于对已有图形进行深度修改，需在基础编辑命令（如复制、移动）的基础上结合参数或条件，偏移（OFFSET）”命令，通过指定偏移距离和方向，可快速生成平行线条，适用于机械零件的轮廓复制或建筑墙体的扩展，其操作逻辑为：选择对象→输入偏移值→指定偏移侧，支持通过“图层（L）”选项将偏移对象置于特定图层，便于后期管理。“阵列（ARRAY）”命令的二级应用体现在“路径阵列（PATH）”功能中，可沿曲线（如圆弧、多段线）均匀分布对象，常用于法兰孔布局或建筑装饰图案设计，通过“项目数（I）”和“项目间距（D）”参数，可精确控制阵列密度,避免手动排列的误差。

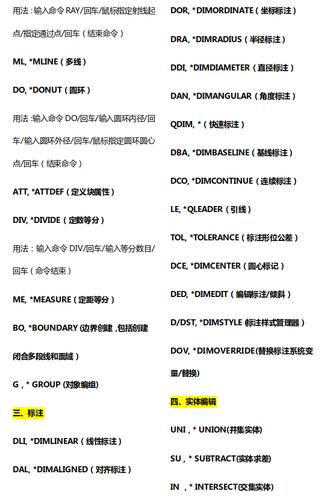

尺寸标注类二级命令
尺寸标注的二级命令注重标注的规范性和关联性，快速标注（QDIM）”，可一次性选择多个对象生成连续标注、基线标注或坐标标注，比传统逐个标注效率提升50%以上，其核心是通过“选择（S）”选项框选对象，再通过“设置（C）”指定标注类型（如线性、半径），尤其适用于复杂总图的尺寸标注，另一典型命令是“标注样式替代（DIMSTYLE）”，通过修改替代样式中的“公差（T）”选项，可快速为标注添加尺寸公差，如机械设计中的“±0.02”公差标注,无需新建样式即可灵活切换。
三维建模类二级命令
三维建模中的二级命令是实现复杂形体的关键。“拉伸（EXTRUDE）”命令的二级应用体现在“路径拉伸（P）”选项，可通过选择曲线（如螺旋线）生成非规则拉伸体，例如弹簧或异形管道，操作时需确保路径曲线与拉伸对象不相交，且路径方向需符合设计逻辑，另一重要命令是“扫掠（SWEEP）”，通过沿路径扫掠二维轮廓（如圆形、多边形）生成三维实体，其二级参数“扭曲（T）”可控制扫掠过程中的角度变化，适用于螺纹或涡轮叶片等螺旋结构的设计。“放样（LOFT）”命令支持通过多个截面形状生成平滑过渡实体，通过“导向（G）”选项可指定控制曲线,确保放样形状符合流体力学或人体工学要求。
图纸输出类二级命令
图纸输出阶段的二级命令侧重于布局与打印优化。“页面设置管理器（PAGESETUP）”可统一控制打印设备、纸张尺寸和打印比例，通过“打印区域（W）”选项可指定窗口范围，避免打印多余内容，另一实用命令是“打印样式表（PLOTSTYLE）”，通过颜色相关打印样式（CTB）或命名打印样式（STB），可将不同颜色的图层映射为不同线宽或线型，例如将红色图层设为0.5mm线宽，蓝色图层设为0.3mm,实现单色打印时的层次区分。
参数化设计类二级命令
参数化设计通过约束关系实现图形的动态修改。“几何约束（GEOMCONSTRAINT）”中的“同心（C）”和“相切（T）”选项，可确保圆与圆同心、直线与圆相切，修改半径时自动维持约束关系，另一命令“块属性定义（ATTDEF）”的二级应用在于“模式（M）”选项，通过设置“验证（V）”或“预设（P）”，可在插入块时强制验证属性值或预设默认值,适用于标题栏或零件明细表的标准化填写。
以下为部分二级命令的参数对照表：
| 命令名称 | 二级参数选项 | 功能说明 | 适用场景 |
|---|---|---|---|
| 偏移（OFFSET） | 图层（L） | 将偏移对象置于指定图层 | 建筑墙体分层管理 |
| 阵列（ARRAY） | 项目数（I） | 控制阵列对象数量 | 法兰孔均匀分布 |
| 快速标注（QDIM） | 设置（C） | 指定标注类型（连续/基线） | 机械总图尺寸标注 |
| 拉伸（EXTRUDE） | 路径（P） | 沿曲线拉伸生成实体 | 弹簧或管道建模 |
| 打印样式表 | 颜色相关（CTB） | 按颜色映射线宽和线型 | 单色打印图纸优化 |
相关问答FAQs
Q1：如何使用“块属性定义”命令创建带默认值的标题栏块？
A1：在“块属性定义”对话框中，点击“模式（M）”选项，勾选“预设（P）”，然后在“默认值”栏输入预设文本（如“设计院”），创建块后，插入该块时属性值自动显示为“设计院”，无需手动输入，若需修改可在“增强属性编辑器”中调整。
Q2：“路径阵列”中如何控制对象沿路径的间距？
A2：执行“ARRAY”命令选择“路径阵列（PATH）”后，选择路径曲线，在“项目间距（D）”选项中输入具体数值（如50mm），系统将自动按间距均匀分布对象，若需分布总数量，可通过“项目数（I）”选项设置,间距将根据路径总长自动计算。
