CAD块编辑命令是计算机辅助设计（CAD）软件中用于管理和修改图块（Block）的核心工具集合，图块是CAD中将多个对象组合并命名的一个整体对象，通过块编辑命令，用户可以高效地创建、修改、管理和重用图块，从而提高绘图效率、保证图形一致性并简化复杂设计流程,以下是关于CAD块编辑命令的详细说明。

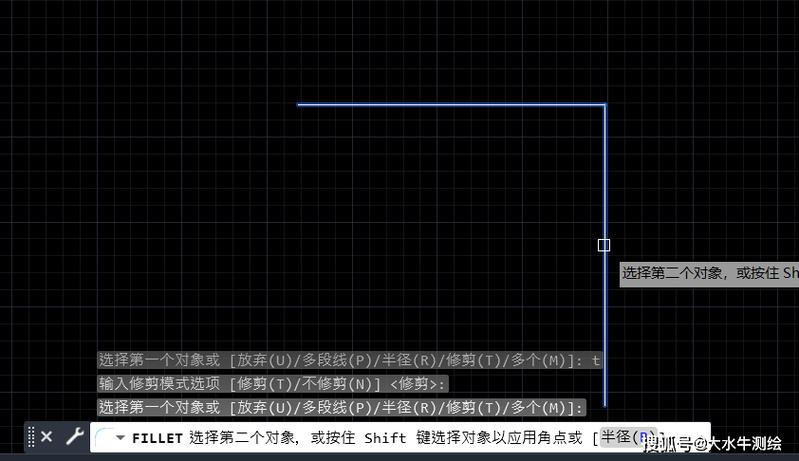

（图片来源网络，侵删）

块编辑命令的主要功能与作用

块编辑命令的核心功能围绕图块的全生命周期管理展开，包括创建、编辑、分解、嵌套和属性定义等，其主要作用体现在以下几个方面：

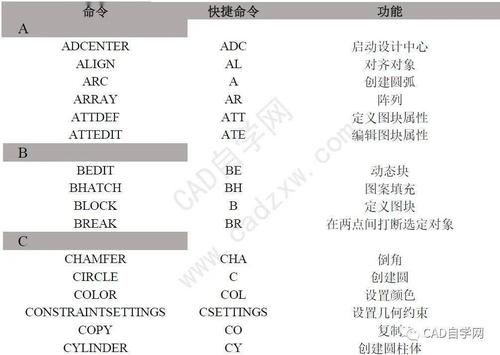

CAD软件（如AutoCAD）提供了多种块编辑命令，以下以AutoCAD为例，列举常用命令及其操作逻辑：

命令名称	命令别名	功能描述	操作步骤示例
块定义	`BLOCK`	创建新的图块定义	执行`BLOCK`命令；2. 选择对象并指定基点；3. 输入块名称并设置参数；4. 点击“确定”保存块。
块编辑器	`BEDIT`	在独立编辑环境中修改块	执行`BEDIT`；2. 选择要编辑的块；3. 进入块编辑界面，修改几何图形或属性；4. 保存并关闭编辑器。
插入块	`INSERT`	将已定义的块插入当前图形	执行`INSERT`；2. 选择块名称；3. 指定插入点、比例和旋转角度；4. 完成插入。
动态块	`BEDIT`（动态选项卡）	创建可调整参数的智能块	在块编辑器中添加参数（如线性、旋转）；2. 添加动作（拉伸、移动）；3. 保存后通过夹点动态调整块。
分解块	`EXPLODE`	将块分解为独立对象	执行`EXPLODE`；2. 选择要分解的块；3. 确认后块恢复为原始独立对象。
块属性管理器	`BATTMAN`	管理块中的属性定义	执行`BATTMAN`；2. 选择块；3. 编辑属性标记、提示或默认值；4. 应用更改。
重定义块	通过`BLOCK`命令覆盖	更新现有块的定义	修改块定义中的对象；2. 使用原块名称执行`BLOCK`命令并保存；3. 系统提示是否更新现有块，选择“是”。

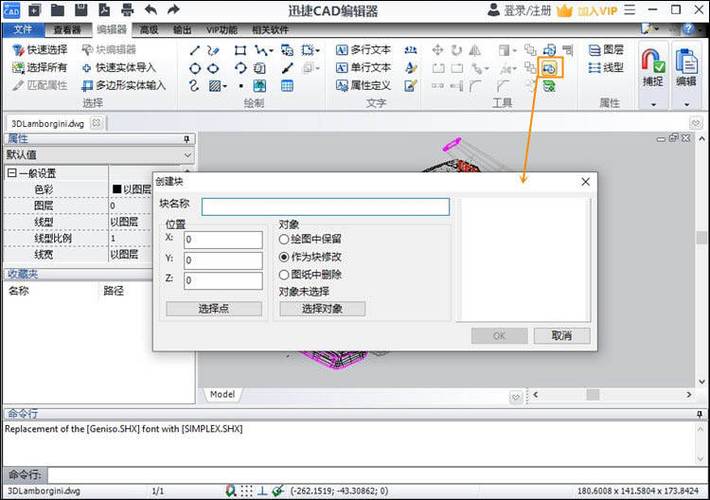

BLOCK命令是创建块的基础，需指定块名、基点（插入时的参考点）和包含对象，插入块时，可通过INSERT命令调整缩放比例、旋转角度等参数，将一个螺栓图形定义为块后，可在不同位置以不同比例快速插入,无需重复绘制。

BEDIT命令打开块编辑界面，用户可在此环境中修改几何图形、添加约束或定义动态属性，动态块是块编辑的高级应用，通过添加参数（如距离、角度）和动作（如拉伸、阵列），使块在插入后可通过夹点交互式调整，一个动态门块可通过拉伸夹点改变宽度,或通过旋转夹点调整开启方向。

（图片来源网络，侵删）

块属性是附加在块上的文本或数据信息，可通过ATTDEF命令定义属性标记（如“价格”“型号”）、提示和默认值，使用BATTMAN可批量修改属性设置，而ATTEXT命令可提取属性数据生成外部文件（如CSV）,用于材料清单统计。

EXPLODE命令用于将块分解为独立对象，但会失去块的可编辑性，重定义块则是通过修改块定义并保存，实现所有插入实例的同步更新，若发现块中的螺丝孔尺寸错误，只需在块编辑器中修改并重定义,所有螺丝孔块将自动更新。
