在CAD软件中,尺寸修改是绘图过程中频繁操作的核心环节之一，无论是设计方案的调整、错误修正还是细节优化，都离不开对尺寸标注的精准控制，CAD提供了丰富的尺寸修改命令，这些命令通常集成在“标注”菜单或“标注”工具栏中，通过不同的操作方式实现对尺寸标注的编辑，以下将从常用命令的功能、操作步骤及适用场景展开详细说明，帮助用户高效掌握尺寸修改技巧。
核心尺寸修改命令详解
DIMEDIT（编辑标注）
功能：用于修改标注文字的内容、旋转角度或调整尺寸界线的倾斜角度。
操作路径：命令行输入DIMEDIT或点击“标注”工具栏中的“编辑标注”按钮。
参数说明：
- 默认（Default）：将标注文字恢复到默认位置和内容。
- 新建（New）：弹出文字格式编辑器，可自定义标注文字，如添加前缀、后缀或修改数值。
- 旋转（Rotate）：输入旋转角度，使标注文字按指定角度倾斜。
- 倾斜（Oblique）：调整尺寸界线的倾斜角度，常用于标注非垂直或非水平对象。

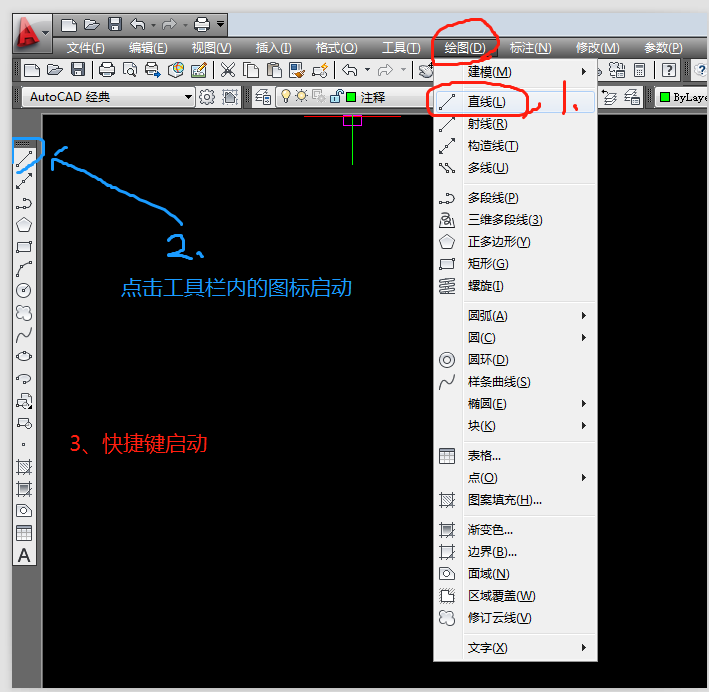

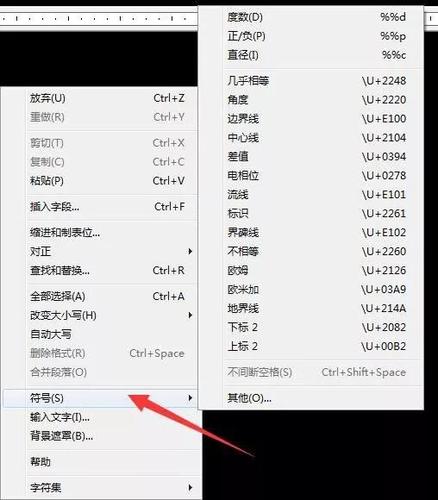

适用场景：当需要批量修改标注文字、纠正文字方向或适配特殊角度标注时，该命令效率较高，在机械制图中，若多个直径标注的尺寸前缀缺失，可通过“新建”选项统一添加“Φ”符号。
DIMTEDIT（编辑标注文字）
功能：专门用于调整标注文字的位置和旋转角度，不改变尺寸数值。
操作路径：命令行输入DIMTEDIT或点击“标注”工具栏中的“编辑标注文字”按钮。
参数说明：
- 左对齐（Left）：将文字移到尺寸线左侧（适用于线性标注）。
- 右对齐（Right）：将文字移到尺寸线右侧（适用于线性标注）。
- 居中（Center）：文字居中于尺寸线。
- 默认（Default）：恢复文字默认位置。
- 角度（Angle）：输入旋转角度，调整文字方向。
适用场景：当标注文字因空间不足而重叠，或需要手动调整文字位置以提升图纸可读性时，该命令非常实用，在建筑平面图中，密集的门窗尺寸标注可通过“左对齐”“右对齐”快速对齐。
DDEDIT（编辑文字）
功能：直接修改标注文字内容，是编辑文字最常用的命令之一。
操作路径：命令行输入DDEDIT或双击标注文字。
操作步骤：
- 执行命令后,点击需要修改的标注文字；
- 弹出“文字格式”编辑器，可直接修改文字内容、字体、大小等；
- 点击“确定”完成修改。
适用场景：适用于单个或少量标注的文字修改，如修改尺寸数值、添加单位符号等，与DIMEDIT的“新建”功能相比，DDEDIT操作更直观，适合精细化编辑。
DIMUPDATE（更新标注）
功能：将现有标注更新为当前标注样式，或修改标注关联性。
操作路径：命令行输入DIMUPDATE。
操作步骤：
- 先修改标注样式（如箭头样式、文字高度等）；
- 执行
DIMUPDATE命令，选择需要更新的标注对象。
适用场景：当标注样式发生全局变更（如统一箭头样式为“实心闭合”）时，可通过该命令批量更新标注，避免逐一修改。
DIMJOGLINE（折弯线性标注）
功能：在标注中添加折弯符号，用于表示标注的实际起点与尺寸界线起点之间的距离，常标注大尺寸或圆弧半径。
操作路径：命令行输入DIMJOGLINE或点击“标注”工具栏中的“折弯线性”按钮。
操作步骤：
- 执行命令后,选择线性标注、对齐标注或角度标注；
- 指定折弯位置,系统自动添加折弯符号。
适用场景：当标注对象超出图纸范围或需要强调局部尺寸时，通过折弯符号简化标注，避免尺寸界线过长。
DIMBREAK（标注打断）
功能：在与其他对象交叉的尺寸标注上创建打断，使标注更清晰。
操作路径：命令行输入DIMBREAK或点击“标注”工具栏中的“标注打断”按钮。
参数说明：
- 手动（Manual）：手动选择打断点；
- 自动（Auto）：自动标注与对象交叉处打断；
- 恢复（Restore）：移除所有打断。
适用场景：当尺寸线与剖面线、中心线或其他标注交叉时，使用“标注打断”可避免视觉混乱，提升图纸整洁度。
尺寸修改的高级技巧
利用“特性”面板（PROPERTIES）
“特性”面板是CAD中强大的编辑工具，可修改标注的所有属性，包括文字内容、样式、箭头、尺寸界线偏移等。
操作步骤：
- 选择标注对象,按
Ctrl+1打开“特性”面板； - 在“文字”类别中修改文字内容、高度、旋转角度；
- 在“直线和箭头”类别中调整箭头样式、尺寸界线颜色等。
优势：无需输入命令，通过可视化界面即可完成所有属性修改，尤其适合批量调整标注样式。
标注样式替代（Override）
当需要临时修改个别标注的样式,而不影响全局标注样式时，可使用“标注样式替代”功能。
操作步骤：
- 在“标注样式管理器”中选择当前样式，点击“替代”；
- 修改替代样式属性（如箭头、公差等）；
- 点击“关闭”后，新标注将采用替代样式，原有标注保持不变。
适用场景：在装配图中，部分尺寸需要添加公差，而其他尺寸无需公差，可通过替代样式实现差异化标注。
常见尺寸修改问题及解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 标注文字无法修改 | 标注被锁定或冻结 | 解锁图层，检查“特性”面板中的“锁定”选项 |
| 修改尺寸数值后图形不变 | 标注与图形对象未关联 | 使用“DIMREASSOCIATE”命令重新关联标注 |
| 尺寸箭头显示为块或问号 | 标注样式中的箭头样式不存在 | 重新定义箭头块或更换为标准箭头样式 |
相关问答FAQs
Q1：为什么修改标注尺寸数值后，关联的图形对象没有自动更新？
A：这通常是因为标注与图形对象之间的关联性丢失，解决方法是使用DIMREASSOCIATE命令：执行命令后，选择需要重新关联的标注，然后依次指定标注的起点和终点与图形对象上的关键点（如端点、交点），系统会重新建立关联，重新修改尺寸数值时，图形对象将自动调整大小。
Q2：如何批量修改多个标注的文字高度？
A：可通过“特性”面板结合快速选择功能实现：
- 按
Ctrl+A全选图形，或使用“快速选择”（QSELECT）工具，选择所有“标注”对象； - 按
Ctrl+1打开“特性”面板，在“文字”类别中找到“文字高度”属性； - 输入新的高度值,按回车键确认，所有标注的文字高度将统一修改。
