在CAD软件中,绝对坐标命令是精确绘制图形的基础工具，它允许用户通过输入固定的X、Y（或X、Y、Z）坐标值来定位点或对象，掌握绝对坐标命令的使用方法，能够显著提高绘图精度和效率，尤其在需要严格按照设计尺寸进行绘制的场景中（如机械制图、建筑设计等）至关重要，以下将从绝对坐标的基本概念、输入格式、应用场景及注意事项等方面进行详细说明。
绝对坐标的基本概念
绝对坐标是指以当前坐标系的原点（0,0,0）为基准来定义点的位置，在CAD中，坐标系分为世界坐标系（WCS）和用户坐标系（UCS），默认情况下使用世界坐标系，其X轴向右为正，Y轴向上为正，Z轴垂直于屏幕向外为正，绝对坐标的输入不依赖于前一个点的位置，无论用户之前绘制了什么对象，只要输入准确的坐标值，就能精确定位目标点。
绝对坐标的输入格式
CAD中绝对坐标的输入主要有直角坐标和极坐标两种格式,具体如下：
直角坐标格式
直角坐标是通过点的X、Y（或X、Y、Z）轴坐标值来定位，格式为“X,Y”或“X,Y,Z”，输入“100,50”表示该点在X轴坐标为100、Y轴坐标为50的位置；输入“100,50,30”则表示三维空间中Z轴坐标为30的点，在二维绘图模式下，通常只需输入X和Y值；在三维模式下，则需要输入Z值，需要注意的是，坐标值之间必须用英文逗号分隔，且逗号需为半角符号，若输入全角逗号或空格，CAD将无法识别。
极坐标格式
极坐标是通过点到原点的距离和与X轴正方向的夹角来定位,格式为“距离<角度”，输入“100<45”表示该点到原点的距离为100个单位，与X轴正方向的夹角为45度（逆时针方向为正），极坐标常用于已知距离和角度的定位场景，如绘制圆形或旋转对象，在三维模式下，极坐标可扩展为“距离<角度<Z值”，100<45<30”，表示距离100、角度45、Z轴坐标30的点。
绝对坐标命令的使用方法
在CAD中,输入绝对坐标通常需配合绘图命令（如直线、点、圆等）一起使用，以绘制直线为例，具体步骤如下：
- 执行直线命令（可在命令行输入“L”或点击工具栏中的直线图标）。
- 命令行提示“指定第一个点：”时，输入绝对坐标值（如“0,0”），按回车键确定起点。
- 命令行提示“指定下一点或[放弃(U)]：”时，再次输入绝对坐标值（如“100,50”），按回车键绘制第二条线段。
- 重复上述步骤,可连续通过绝对坐标绘制多条直线，直至按Esc键退出命令。
绘制一个以原点为起点、对角点坐标为（200,150）的矩形，可执行矩形命令（“REC”），依次输入“0,0”和“200,150”即可，若需绘制三维对象，如长方体，可执行“BOX”命令，输入底面第一个角点的绝对坐标（如“0,0,0”），再输入对角点坐标（如“100,80,60”），即可生成精确的长方体。
绝对坐标的应用场景
绝对坐标在以下场景中具有不可替代的优势：
- 精确尺寸绘图：当图形需要严格按照设计图纸的尺寸标注进行绘制时，通过绝对坐标可直接输入关键点的坐标值，避免因手动拖拽导致的误差，在机械零件图中，孔的中心位置、轴的长度等均可通过绝对坐标精确定位。
- 坐标转换与数据导入：当需要导入外部数据（如Excel表格中的坐标点）时，绝对坐标可直接与数据对应，实现批量绘制，将测量得到的离散点坐标导入CAD，通过绝对坐标命令快速生成地形图或点位图。
- 对称图形绘制：对于具有对称特征的图形，可先绘制一侧，再通过绝对坐标定位对称点，绘制关于Y轴对称的图形时，若某点坐标为（X,Y），其对称点坐标可直接输入为（-X,Y）。
- 三维建模：在三维空间中，绝对坐标可精确控制对象的高度和深度，绘制多层建筑时，每层楼面的关键点可通过不同Z值的绝对坐标来区分。
绝对坐标的注意事项
- 坐标系单位设置：使用绝对坐标前，需确保CAD的绘图单位（单位类型、精度、角度方向等）与设计要求一致，可通过“格式-单位”菜单检查或修改单位设置。

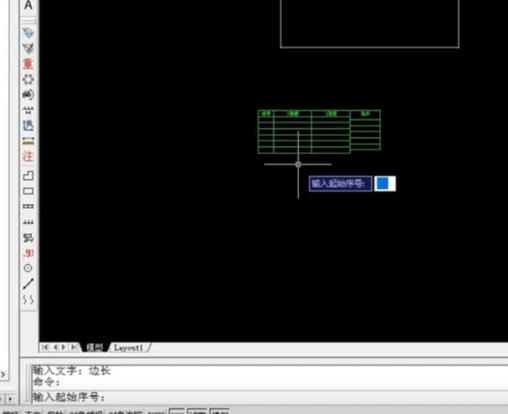

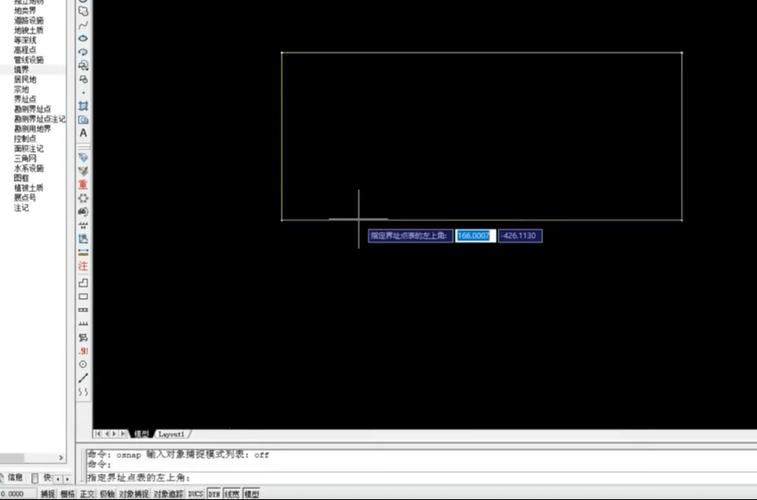

- 动态输入与命令行输入：CAD支持动态输入（DYN）和命令行输入两种方式，若使用动态输入，需确保状态栏中的“动态输入”按钮处于开启状态，且光标旁显示的坐标输入框已切换为“绝对”模式（默认为相对模式），建议初学者优先使用命令行输入，以避免模式混淆。
- 坐标值的有效性：输入的坐标值需为有效数字，避免输入非字符（如字母、符号）或超出系统允许范围的数值（如过大的整数或过小的负数），否则可能导致命令执行失败。
- 与相对坐标的区别：绝对坐标与相对坐标（如“@X,Y”）易混淆，相对坐标是以前一个点为基准的偏移量，而绝对坐标始终以原点为基准，输入“50,50”与“@50,50”的结果完全不同：前者定位到（50,50），后者定位到前一个点向右50、向上50的位置。
- 图层与对象属性：通过绝对坐标绘制的对象，其图层、颜色、线型等属性取决于当前设置，建议在绘图前先设置好对象的属性，或通过特性匹配工具统一修改。

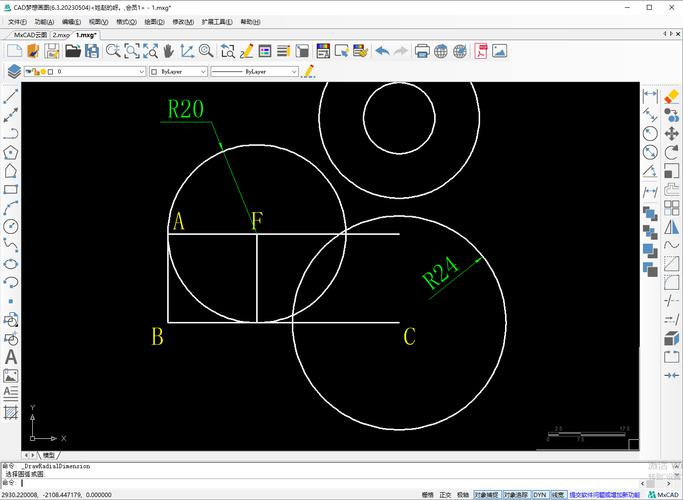

绝对坐标与其他坐标系的配合使用
在实际绘图过程中,绝对坐标常与用户坐标系（UCS）配合使用，当需要绘制倾斜的图形时，可先通过UCS命令调整坐标系的方向，使新的X、Y轴与倾斜方向一致，再使用绝对坐标定位点，绝对坐标还可与对象捕捉（如端点、中点、圆心等）结合使用，在输入坐标的同时捕捉已有对象的特征点，实现精确定位。
绝对坐标输入的常见错误及解决方法
| 错误类型 | 原因分析 | 解决方法 |
|---|---|---|
| 坐标输入无效 | 输入全角逗号、空格或非数字字符 | 检查并修改为半角逗号分隔的纯数字格式 |
| 点位定位错误 | 误将绝对坐标当作相对坐标输入 | 确认坐标前无“@”符号，或根据需要切换为相对坐标 |
| 三维对象高度错误 | 忽略Z轴坐标输入 | 在三维模式下补充Z值，或通过“ELEV”命令设置默认高度 |
| 坐标系混乱 | 未切换至正确的用户坐标系 | 执行“UCS”命令重置坐标系为世界坐标系，或自定义坐标系 |
相关问答FAQs
问题1：为什么输入绝对坐标后，点没有出现在预期的位置？
解答：可能的原因有三点：一是坐标系单位设置错误，如将毫米误认为米，导致坐标值缩放比例偏差；二是动态输入模式未关闭或处于“相对”模式，导致实际输入的是相对坐标；三是当前视图被缩放或平移，导致点位于屏幕可见区域外，解决方法：检查单位设置（“格式-单位”），关闭动态输入或切换至绝对模式，使用“视图-重生成”命令刷新视图，并通过“ZOOM-范围”调整视图显示。
问题2：在三维绘图中，如何快速输入多个具有相同Z坐标的绝对坐标点？
解答：可先通过“ELEV”命令设置当前对象的默认厚度或高度，执行“ELEV”命令后，提示“指定新默认标高”时输入Z坐标值（如50），提示“指定新默认厚度”时输入0（或不输入），之后绘制的所有二维对象将自动位于Z=50的平面上，也可使用“点”命令（“PO”），直接输入“X,Y,Z”格式的坐标值（如“100,80,50”）来精确定位三维点。
