在CAD软件中,改变线方向是绘图过程中常见的操作，无论是调整直线的角度、修改多段线的顶点顺序，还是改变构造线的方向，都需要借助特定的命令来实现，掌握这些命令能够显著提高绘图效率，确保图形的准确性，本文将详细介绍CAD中改变线方向的主要命令，包括其操作步骤、适用场景及注意事项，并结合实例说明具体应用方法。

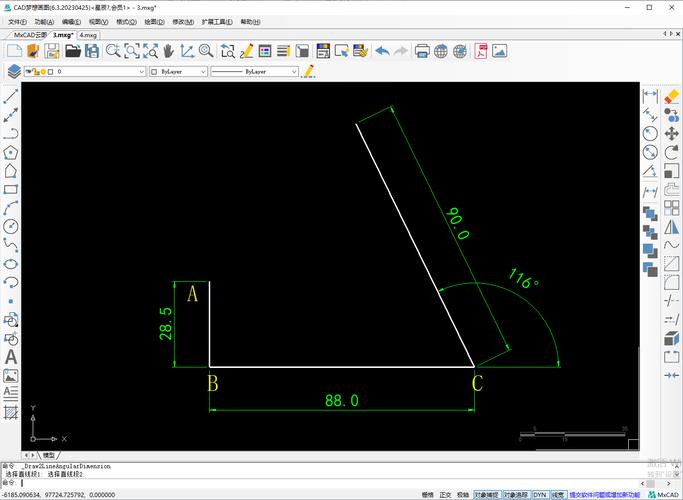

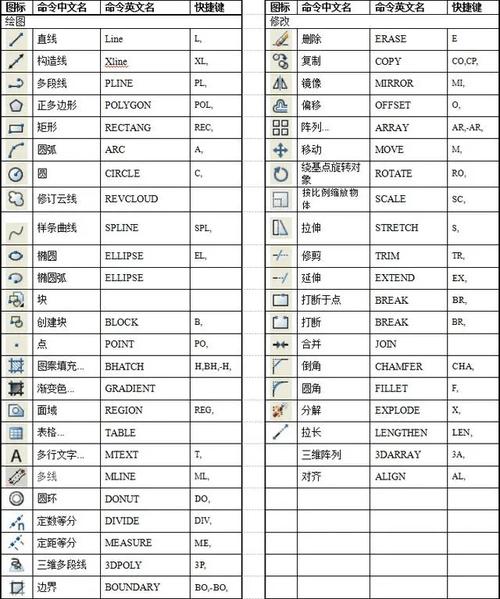

在CAD中,改变线方向的命令主要分为三类：直接编辑对象特性的命令、通过夹点编辑的命令，以及专门针对特定线型（如多段线、构造线）的命令，最常用的命令包括ROTATE（旋转）、ALIGN（对齐）、STRETCH（拉伸）、Grips Edit（夹点编辑）以及PEDIT（多段线编辑）等，这些命令各有特点，适用于不同的修改需求。
ROTATE（旋转）命令
ROTATE命令是最基础的改变线方向的工具，通过指定一个基点和旋转角度，可以将直线、多段线、圆弧等对象绕基点旋转指定角度，操作步骤如下：
- 输入命令
ROTATE或点击“修改”工具栏中的旋转按钮； - 选择需要旋转的对象,按回车键确认；
- 指定旋转基点（即旋转的中心点）；
- 输入旋转角度（正值逆时针旋转，负值顺时针旋转），或通过鼠标拖拽确定角度。
适用场景：当需要将直线或图形整体旋转至特定角度时，例如调整倾斜的墙体或机械零件的朝向，需要注意的是，旋转操作会改变对象的方向，但不会改变其长度或形状（除非使用参照旋转）。
ALIGN（对齐）命令
ALIGN命令不仅能改变线方向，还能同时调整对象的位置和比例，通过指定三对源点和目标点，实现对象的精确对齐，操作步骤如下：
- 输入命令
ALIGN或点击“修改”菜单中的“三维操作”子菜单； - 选择需要对齐的对象；
- 指定源点1（对象上的关键点）和目标点1（目标位置）；
- 指定源点2和目标点2,以确定旋转角度；
- 根据提示是否缩放对象（选择“是”则自动调整比例，“否”则保持原尺寸）。
适用场景：当需要将两条直线对齐至相同方向，同时调整其位置时，例如将倾斜的管道与水平基准线对齐，该命令特别适用于需要同时调整位置和方向的情况，效率高于单独使用旋转和移动命令。
STRETCH（拉伸）命令
STRETCH命令通过拉伸对象的特定部分来改变其方向，适用于修改直线端点或折线顶点的位置，操作步骤如下：
- 输入命令
STRETCH或点击“修改”工具栏中的拉伸按钮； - 使用交叉窗口选择需要拉伸的端点或顶点（必须包含部分对象）；
- 指定基点（拉伸的起点）；
- 指定第二点（拉伸的目标点），直线方向将随之改变。
适用场景：当需要调整直线的端点位置以改变其角度，或修改多段线中某一段的方向时，例如调整折线中某一节的角度，需要注意的是，拉伸操作仅影响选择框内的部分，未选中的部分保持不变。
Grips Edit（夹点编辑）
夹点编辑是一种直观的交互式修改方式,通过点击对象上的夹点（控制点）直接拖拽来改变方向，操作步骤如下：
- 选择需要修改的对象,显示其夹点（直线端点、中点，多段线顶点等）；
- 点击并激活方向相关的夹点（如直线的端点）；
- 拖拽夹点至新位置,直线方向随之改变；
- 按回车键或ESC键退出编辑。
适用场景：需要快速微调直线或多段线方向时，例如调整建筑轮廓线中的局部角度，夹点编辑无需输入命令，适合实时预览修改效果，但精度不如命令行输入高。
PEDIT（多段线编辑）命令
PEDIT命令专门用于编辑多段线，可通过修改顶点顺序或角度来改变整体方向，操作步骤如下：
- 输入命令
PEDIT并选择需要编辑的多段线； - 输入
E（编辑顶点）选项； - 使用
N（下一个）或P（上一个）选择要修改的顶点； - 输入
R（旋转）选项，输入旋转角度或通过鼠标指定新方向； - 按回车键返回上级菜单,完成编辑。
适用场景：当需要修改多段线中某一顶点的方向，或调整整个多段线的弯曲趋势时，例如绘制复杂道路轮廓线，该命令的优势在于可以精确控制每个顶点的方向，从而调整多段线的整体形状。
其他辅助命令
- LENGTHEN（拉长）：通过输入增量或百分比调整直线长度，同时改变其方向（需配合动态拖拽）；
- MIRROR（镜像）：通过创建镜像副本改变方向，适用于对称结构的绘制；
- BREAK（打断）：通过分割直线后移动端点间接改变方向，适用于局部调整。
注意事项
- 参照对象：在使用旋转或对齐命令时，可通过“参照”选项（输入
R）基于现有对象的角度进行对齐，避免手动计算角度； - 坐标系：若需改变直线为绝对水平或垂直，可启用正交模式（F8）或极轴追踪，确保方向精确；
- 多选对象：部分命令（如旋转、拉伸）支持同时选择多个对象，提高批量修改效率；

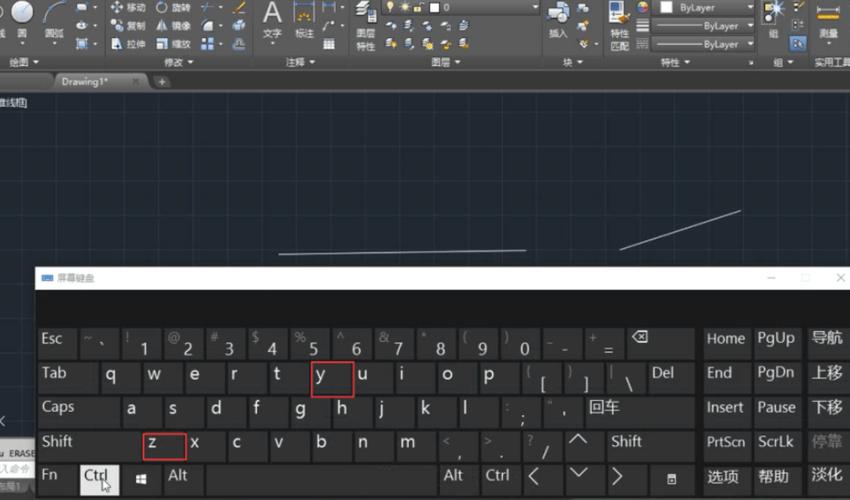

- 撤销操作：若修改错误，可通过输入
U或使用快捷键Ctrl+Z撤销。
常用命令对比表
| 命令 | 主要功能 | 适用对象 | 优点 | 缺点 |
|---|---|---|---|---|
| ROTATE | 绕基点旋转指定角度 | 直线、多段线、图形等 | 操作简单，适合整体旋转 | 无法同时调整位置 |
| ALIGN | 三点对齐，调整位置、方向、比例 | 直线、多段线、块等 | 精度高，可综合修改 | 步骤较多，需指定多个点 |
| STRETCH | 拉伸对象部分改变方向 | 直线、多段线、面域等 | 可局部调整，灵活 | 需精确选择拉伸范围 |
| Grips Edit | 拖拽夹点直观修改 | 所有对象 | 实时预览，操作便捷 | 精度较低，适合微调 |
| PEDIT | 编辑多段线顶点方向 | 多段线 | 可控制顶点级方向 | 仅适用于多段线 |
相关问答FAQs
Q1: 如何将一条直线旋转至与另一条直线平行？
A1: 可使用参照旋转功能，操作步骤如下：
- 输入
ROTATE命令，选择需要旋转的直线； - 指定基点（可直线上任意点）；
- 输入
R（参照），选择旋转直线的两个端点（确定当前角度）； - 选择目标直线的两个端点（确定目标角度），系统自动计算旋转角度并完成对齐。
Q2: 为什么使用夹点编辑修改直线方向后，直线长度发生了变化？
A2: 夹点编辑默认会同时调整直线的端点位置，导致长度改变，若需仅改变方向而不改变长度，可按住Ctrl+Shift键（部分CAD版本为Shift键）拖拽夹点，此时直线将保持原长度，仅方向改变，也可启用极轴追踪（F10）并设置角度增量，确保拖拽时方向精确且长度不变。
