在CAD操作中,视口旋转命令是一个常被忽视但功能强大的工具，尤其在处理布局空间中的非正交视图时，它能有效提升绘图效率和表现力，传统方法中，用户若需调整视口内视图的旋转角度，往往需要通过旋转整个视口边框或使用UCS（用户坐标系）配合视图命令，但这种方法会导致视口边界与内容同步旋转，影响布局整洁性，而CAD的视口旋转命令（如MVSETUP或第三方插件中的功能）则能独立控制视口内视图的旋转，保持视口边框水平，仅旋转内部图形，这一特性在制作复杂施工图、机械装配图或需要多角度展示的场景中尤为实用。

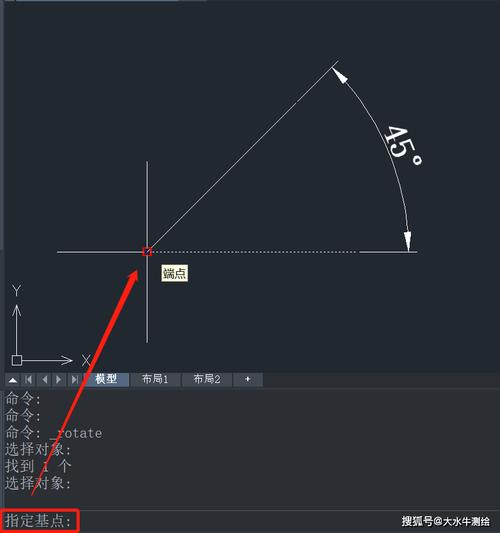

以AutoCAD为例,视口旋转的核心命令可通过MVSETUP实现，操作步骤如下：首先双击进入布局中的视口模型空间，确保当前视图需要旋转；在命令行输入MVSETUP并回车，选择“对齐（A）”选项，再选择“旋转视图（R）”；此时系统会提示指定旋转基点，通常选择视图的关键特征点（如端点、交点）以准确定位，接着输入旋转角度（可直接输入角度值或通过拾取两点确定角度方向），完成操作后，视口内视图将围绕基点旋转，而视口边框保持不变，同时可结合“实时缩放”和“平移”命令微调视图位置，需注意的是，旋转后视口内的坐标系也会随之旋转，若需恢复原始坐标系，可在旋转前保存UCS或在旋转后通过“UCS”命令的“世界（W）”选项重置。

对于更高级的需求,如动态旋转或批量处理，可结合LISP程序或CAD插件实现，通过编写简单的LISP脚本，将视口旋转命令封装为带参数的函数，支持“选择视口-指定角度-批量旋转”的自动化流程；部分第三方插件（如CAD Assistant）则提供可视化旋转工具，支持通过拖拽手柄实时调整角度，并同步更新视图比例，在三维建模中，视口旋转还可与“视图预设（DDVPOINT）”或“VSCURRENT”命令结合，实现动态观察视角下的视图旋转，适用于渲染图或轴测图的布局调整。

视口旋转命令的应用场景广泛,在建筑工程中，若需在布局中展示倾斜立面的细节，可通过旋转视口使视图与构件对齐，避免额外绘制辅助线；在机械设计中，装配图的局部剖视或斜视图可通过旋转视口快速生成，保持主视图方向不变的同时突出关键部位；在电气图纸中，非标准方向的元件布局也可通过旋转视口提升图纸的可读性，但需注意，频繁旋转视口可能导致视口内图形的捕捉点错位，建议旋转后使用“REGEN”命令重生视图，并检查标注方向是否需要调整（可通过“标注样式”中的“文字对齐”选项统一设置）。

以下为不同CAD软件中视口旋转的常用命令对比：

相关问答FAQs：

Q1：为什么使用MVSETUP旋转视口后，标注文字方向也跟着旋转了？如何解决？
A：这是因为视口旋转时，标注的关联坐标系也随之旋转，导致文字方向与视口内容同步倾斜，解决方法有两种：一是旋转前将标注“分解（X）”一次，使其脱离坐标系关联；二是在旋转后进入标注样式管理器，选择当前样式，在“文字”选项卡中将“文字对齐”设置为“ISO标准”或“与尺寸线对齐”，确保文字始终水平显示，若仍需保持标注与视图的关联性，可使用“注释比例（ANNOTATIVESCALE）”功能动态调整标注大小和方向。

Q2：如何在布局中批量旋转多个视口，且保持每个视口的旋转角度不同？
A：可通过编写LISP脚本实现，使用以下代码循环选择视口并分别设置角度：

(defun c:RotateViewports (/ ss i angle)
  (setq ss (ssget '((0 . "VIEWPORT"))))
  (setq i 0)
  (repeat (sslength ss)
    (setq angle (getreal (strcat "\n输入第" (itoa (1+ i)) "个视口的旋转角度: ")))
    (command "_.-MVSETUP" "A" "R" (ssname ss i) angle)
    (setq i (1+ i))
  )
  (princ)
)

使用时将代码保存为“.lsp”文件，通过“APPLOAD”加载后输入“RotateViewports”命令，依次选择视口并输入角度即可，对于非LISP用户，也可使用“块参照”方式将每个视口定义为带旋转角度的动态块，通过修改块属性调整角度。
