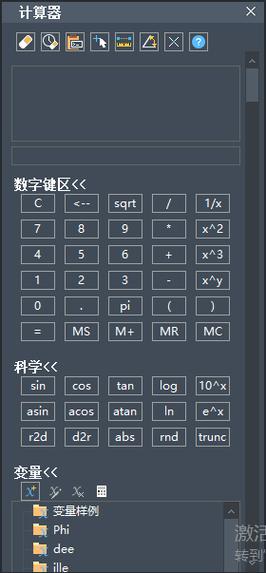

在CAD软件中,“MS”命令是“MSPACE”的缩写，该命令主要用于在布局空间（图纸空间）中激活模型空间视口，使用户能够直接在视口中对模型空间中的对象进行编辑操作，这一命令在CAD绘图工作中具有重要作用，尤其适用于需要在布局环境下快速修改模型细节的场景，以下将从命令功能、使用场景、操作步骤、注意事项及相关技巧等方面进行详细阐述。
MS命令的核心功能
MSPACE命令的核心功能是将布局中的活动视口从“浮动模型空间”切换到可编辑状态，在默认情况下，布局空间中的视口显示的是模型空间的视图，但用户无法直接编辑模型对象，通过MS命令，用户可以在不切换到模型空间选项卡的情况下，对视口内的模型进行修改，例如调整图形位置、修改尺寸标注、编辑几何形状等，这一特性使得用户能够在布局环境中兼顾视图布局与模型编辑，提高工作效率。
MS命令的使用场景
- 布局中的模型编辑：当用户需要在布局中调整模型对象的细节时（如移动墙体、修改门窗位置），无需切换到模型空间选项卡，直接通过MS命令激活视口即可进行编辑。
- 多视口协同操作：在布局中创建多个视口（如主视图、俯视图、侧视图）时，可通过MS命令分别激活不同视口，实现各视图的同步编辑。
- 视口比例调整：激活视口后，可结合ZOOM命令调整视图显示比例，或使用VP命令修改视口比例参数。
- 图层控制：在浮动模型空间中，可单独控制视口内图层的显示状态，例如冻结某些图层以简化视图。
MS命令的操作步骤
- 进入布局空间：确保当前位于布局选项卡（如“布局1”），而非模型空间选项卡。
- 双击视口：直接双击需要编辑的视口，或先单击视口边界使其呈选中状态，然后输入MS命令并按回车键。
- 编辑模型对象：激活后，视口边界会加粗显示，此时可对模型空间中的对象进行编辑，操作方式与模型空间相同。
- 返回布局空间：编辑完成后，双击视口外部区域，或输入PSPACE命令（模型空间视口切换回图纸空间），退出浮动模型空间。
MS命令的注意事项
- 视口状态限制：仅当视口处于“打开”状态时，MS命令才有效，若视口被冻结或关闭，需先通过图层管理器调整视口状态。
- 编辑范围限制：在浮动模型空间中编辑的对象仅限于当前视口可见范围，若需编辑其他区域，需先平移或缩放视图。
- 与PS命令的区别：MS命令用于进入浮动模型空间，而PS（PSPACE）命令用于返回图纸空间，两者需配合使用。
- 视口锁定问题：若视口被锁定（通过VP命令中的“锁定”选项），需先解锁才能使用MS命令进行编辑。
MS命令的扩展技巧
- 结合VPLAYER命令：在浮动模型空间中，可使用VPLAYER命令单独控制视口内图层的冻结/解冻状态，实现不同视口的图层显示差异。
- 动态视口编辑：激活视口后，可使用“实时平移”“动态缩放”等命令调整视图，同时配合“视图”选项卡中的“新建视图”功能保存视图状态。
- 多视口同步编辑：若布局中存在多个关联视口（如通过“视图”选项卡中的“从视图创建视口”生成），在一个视口中编辑模型后，其他关联视口会同步更新。

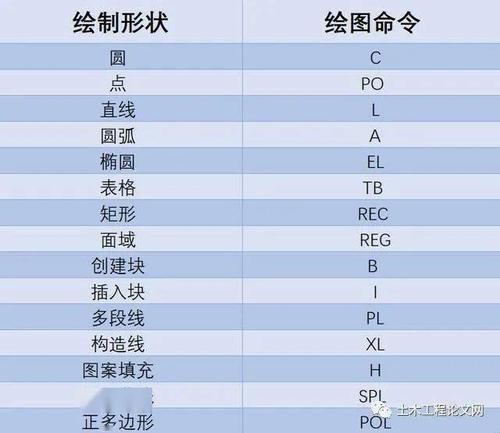

MS命令与其他命令的协同应用
| 相关命令 | 功能描述 | 与MS命令的协同作用 |
|---|---|---|
| VP | 管理视口属性，如比例、显示方式、锁定状态等 | 通过VP调整视口参数后，使用MS命令进入视口进行精确编辑 |
| VPORTS | 创建新视口或分割现有视口 | 在VPORTS创建多视口布局后，通过MS命令逐个激活视口进行编辑 |
| LAYER | 管理图层状态（全局或视口专用） | 在浮动模型空间中，通过LAYER的“视口冻结”功能控制视口内图层显示 |
| ZOOM | 调整视图显示比例或范围 | 在MS激活的视口中，使用ZOOM调整视图比例以适应编辑需求 |
常见问题及解决方案
-
问题：输入MS命令后，视口无法激活，提示“视口未激活”。
原因：视口可能被冻结、关闭或锁定。
解决：检查图层管理器中视口所在图层的“视口冻结”状态，或通过VP命令解除视口锁定。 -
问题：在浮动模型空间中编辑对象后，布局中其他视口未同步更新。
原因：其他视口未设置为关联视口，或视图生成方式不一致。
解决：通过“视图”选项卡中的“命名视图”重新生成关联视图，或确保所有视口基于同一视图创建。
相关问答FAQs
问题1：MS命令和MODEL命令有什么区别？
解答：MS命令用于在布局空间中激活单个浮动模型空间视口，允许用户在布局环境下编辑模型；而MODEL命令是切换到模型空间选项卡，此时整个绘图环境均进入模型空间，无法同时查看布局内容，MS命令适用于局部编辑，MODEL命令适用于全局模型操作。
问题2：如何快速退出MS激活的视口？
解答：退出MS激活的视口有两种常用方法：一是直接双击视口外部的布局空白区域；二是输入PS命令（PSPACE的缩写）并按回车键，即可返回图纸空间，若需频繁切换，可设置快捷键以提高效率。
