在CAD绘图过程中,块（Block）是提高绘图效率的重要工具，它能将多个对象组合成一个单一对象，方便重复使用和修改，而快速创建块则是提升绘图速度的关键，掌握相关命令和技巧能显著减少重复劳动，以下将详细介绍CAD快速建块的命令、步骤及实用技巧。

快速建块的核心命令：BLOCK（B）命令

BLOCK命令是创建块的基础，通过对话框方式定义块的名称、基点、对象等属性，执行方式包括：

• 命令行输入BLOCK或快捷键B，按回车键；
• 功能区“常用”选项卡“块”面板中点击“创建块”按钮；
• 工具栏中单击“创建块”图标。

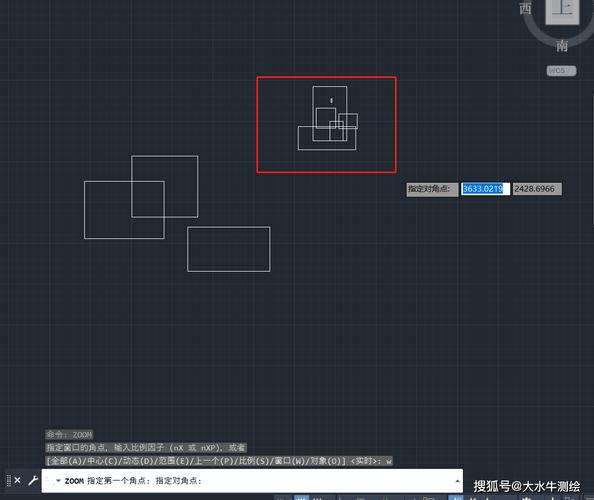

执行后弹出“块定义”对话框，需设置以下关键参数：

1. 名称：为块指定唯一名称，建议使用描述性名称（如“螺栓-M10×50”），便于管理和调用。
2. 基点：块的插入基准点，通常选择块的特征点（如中心点、角点），可直接输入坐标值，或点击“拾取点”按钮在绘图区选取。
3. 对象：选择组成块的对象，可包含直线、圆、文字等多种元素，需注意“保留”“转换为块”“删除”三个选项的区别：
   • “保留”：创建块后，原对象独立存在，不转换为块；
   • “转换为块”：创建块后，原对象直接转换为块实例；
   • “删除”：创建块后，原对象从绘图区删除（可通过OOPS命令恢复）。
4. 方式：勾选“按统一比例缩放”可使块在插入时按统一比例调整；“允许分解”则允许块被分解为单个对象。
5. 设置：可指定块的“块单位”（如毫米、米），影响块插入时的缩放比例；也可添加“说明”文字，方便后续查阅。

快速建块的进阶命令：BMAKE（BM）与WBLOCK（W）

1. BMAKE（BM）：与BLOCK命令功能类似，但界面更简洁，适合快速创建简单块，命令行输入BM后，弹出“块定义”对话框，操作流程与BLOCK一致。
2. WBLOCK（W）：将块保存为独立的外部文件（.dwg格式），方便跨图纸调用，执行步骤：
   • 命令行输入WBLOCK，按回车键；
   • 在“写块”对话框中，选择“源”为“块”（需先创建内部块）、“整个图形”或“对象”；
   • 指定“文件名和路径”，设置“插入单位”，点击“确定”即可生成外部块文件。

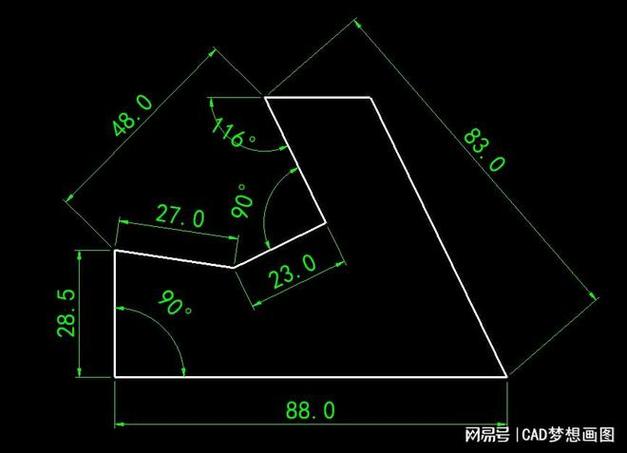

快速建块的实用技巧

1. 动态块（BLOCK）：通过“块编辑器”（命令BEDIT）创建动态块，可添加参数（如拉伸、旋转、可见性）和动作，使块在插入后通过夹点调整，无需重复修改，创建一个“门”动态块，可通过拉伸夹点改变门的宽度，或通过可见性参数切换门的开启方向。
2. 块属性（ATTDEF）：为块添加可编辑的文字属性（如零件编号、规格参数），执行ATTDEF命令，定义属性标记（如“NO”）、提示（如“输入零件编号”）、文字样式等，再将属性与图形对象一起定义为块，插入块时，可根据提示输入属性值，实现参数化标注。
3. 块替换与更新：若需修改已定义的块，可使用BLOCKREPLACE命令（需安装 Express Tools）或重新定义同名块，重新定义时，绘图区中所有同名块实例将自动更新，避免逐个修改的麻烦。
4. 快捷键与工具栏定制：将BLOCK、WBLOCK等命令添加到快捷键或自定义工具栏，减少操作步骤，设置快捷键Ctrl+Shift+B直接启动“块定义”对话框。

快速建块的常见问题及注意事项

1. 块命名冲突：避免使用重复的块名称，可在创建前通过BLOCK命令的“列表”按钮查看当前图形中的块名称。
2. 基点选择不当：基点应选择块的定位关键点，如插入时通常对齐的角点或中心点，否则会导致插入位置偏移。
3. 块嵌套过多：过度嵌套块（如块中包含其他块）可能导致文件体积增大，编辑效率降低，建议合理控制嵌套层级。

相关问答FAQs

Q1：如何将多个块合并为一个块？
A：可通过“块编辑器”（BEDIT）实现，选择需要合并的块，右键单击选择“块编辑器”，进入编辑界面后，使用“复制”（CO）和“粘贴”（PASTE）命令将其他块内容复制到当前块中，或直接将分散的图形对象定义为新块，编辑完成后，保存块并关闭编辑器即可。

Q2：插入块时如何统一调整比例和旋转角度？
A：插入块时，命令行会提示“指定插入点[比例(S)/旋转(R)/预览比例(PS)/预览旋转(PR)]”，输入S可统一设置X、Y、Z方向的缩放比例；输入R可指定旋转角度，也可通过“插入”选项卡的“块”面板，点击“插入”按钮，在“插入”对话框中预设比例和旋转角度，实现精确控制。
