在CAD软件中,绘制表格是一项基础且常用的操作，无论是工程图纸中的参数列表、材料清单，还是设计说明中的数据整理，都离不开表格的规范呈现，CAD提供了多种表格绘制命令和工具，通过灵活运用可以快速创建符合制图标准的表格，本文将详细介绍CAD中绘制表格的相关命令、操作步骤及实用技巧，帮助用户高效掌握表格绘制技能。

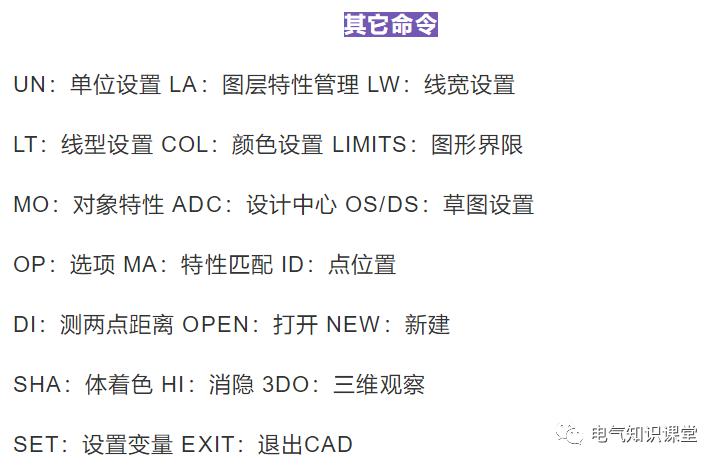

表格命令的启动方式

在CAD中,启动表格绘制命令主要有以下几种途径：

1. 功能区菜单：在“注释”选项卡中找到“表格”面板，点击“表格”按钮。
2. 命令行输入：直接在命令行输入TABLE并按回车键（快捷键可自定义，如无特殊设置，默认为TABLE）。
3. 工具栏：若界面显示“表格”工具栏，可点击其中的表格图标。
   启动命令后，系统会弹出“插入表格”对话框，这是表格创建的核心设置界面。

“插入表格”对话框参数设置

“插入表格”对话框包含多个选项组，需根据实际需求进行配置：

• 表格样式：点击下拉菜单选择预设的表格样式，或点击“…”按钮新建样式，默认样式为“Standard”，可通过“修改”按钮调整文字高度、颜色、边框特性等。
• 列和行设置：
  • 列数：输入表格的列数，支持1至无数列。
  • 列宽长度输入列宽，若选择“自动”选项，列宽将根据文字长度和列数自适应。
  • 数据行数：输入表格中数据行的数量（不含标题行和表头行）。
  • 行高：设置行高，选择“文字高度”时，行高将根据文字大小自动调整。
• 设置单元样式：可分别设置标题行、表头行、数据行的单元样式，例如是否包含边框、文字对齐方式等。
• 插入方式：选择“指定插入点”时，需在绘图区手动点击表格位置；选择“指定窗口”时，通过拖动鼠标绘制表格区域，系统将自动调整行列尺寸。

表格创建与编辑流程

1. 插入表格：完成参数设置后，点击“确定”，在绘图区指定位置点击或拖动创建表格，此时表格处于“编辑状态”，弹出“文字编辑器”选项卡，可直接在单元格内输入文字。
2. 单元格操作：
   • 选择单元格：单击选中单个单元格，拖动鼠标可选中连续多个单元格，按住Ctrl键可选中不连续单元格。
   • 调整行列尺寸：将鼠标悬停于列边界或行边界，待光标变为双向箭头时拖动即可调整宽高；右键单击行/列选择“均匀调整”或“删除”。
   • 合并单元格：选中多个连续单元格，右键选择“合并”→“全部”或“按行/列合并”，适用于制作表头或跨行/列内容。
   • 编辑文字：双击单元格进入文字编辑模式，可修改内容、调整字体、大小、对齐方式（支持左对齐、居中、右对齐等）。
3. 表格样式修改：选中表格后，右键选择“对象特性”或使用“表格样式”命令，可全局修改表格的线宽、颜色、背景填充等特性，修改后所有应用该样式的表格将同步更新。

高级技巧与注意事项

• 从Excel复制表格：可直接将Excel中的表格数据复制，在CAD中粘贴（Ctrl+V），系统会自动识别行列数据并生成表格，但需注意文字格式兼容性。
• 表格与属性的关联：在块定义中插入表格，并通过属性提取功能（ATTEXT）可将表格数据导出为外部文件，适用于BOM清单等场景。
• 批量操作：使用“QSELECT”快速选择符合特定条件的单元格（如“行数为奇数”），统一修改其格式。
• 打印设置：若表格线框在打印时显示异常，需检查“打印样式表”中该图层的线宽设置是否为“对象线宽”。

常见问题解决

1. 表格文字显示为问号或乱码：通常因字体库缺失导致，需在“文字样式”中替换为CAD内置字体（如txt.shx）或安装对应字体文件。
2. 表格无法选中或编辑：检查表格是否被锁定（右键“特性”中“锁定”选项是否勾选），或是否处于“块编辑”状态。

相关问答FAQs

问题1：如何将CAD表格导出为Excel文件？
解答：选中表格后，右键选择“输出”→“Excel（.xlsx）”，或使用“TABLEEXPORT”命令，指定保存路径即可导出，导出的表格将保留原始行列数据和格式，但部分自定义样式可能需在Excel中重新调整。

问题2：如何让表格边框部分显示（如仅显示外边框）？
解答：右键单击表格选择“边框”，在“边框特性”对话框中，先点击“全部关闭”清除默认边框，再根据需求勾选“外边框”“内部水平线”等选项，或通过“表格样式”修改“边框显示”设置，实现自定义边框显示效果。
