在CAD软件中,MEASURE（简称ME）命令是一个用于在对象上创建等距测量点的实用工具，它能够在直线、圆弧、多段线、圆、椭圆等实体上按照指定间距放置点标记或块，帮助用户快速定位等分位置，以下是ME命令的详细使用方法、步骤及注意事项。
ME命令的基本功能与适用场景
ME命令主要用于需要在指定对象上按固定间距标记点的情况,
- 在直线上标记等距的安装孔位置；
- 在圆弧上按角度间隔放置标记点；
- 沿复杂多段线路径等距布置符号或块。 与DIVIDE（DIV）命令不同，ME命令按指定间距创建点，而DIV命令将对象等分为指定数量的段。
ME命令的使用步骤
-
启动命令
在CAD命令行输入“ME”并按回车键，或通过菜单栏“绘图”→“点”→“定距等分”选择。 -
选择要测量的对象
命令行提示“选择要定距等分的对象：”，此时需用鼠标点击目标对象（如直线、圆弧等），注意：对象必须是连续的，否则无法操作。 -
指定测量长度
选择对象后，命令行提示“指定线段长度或 [块(B)]：”，输入所需的间距值（如100）并按回车，CAD会从对象起点开始，按指定间距放置点标记，最后一个间距可能小于指定值。

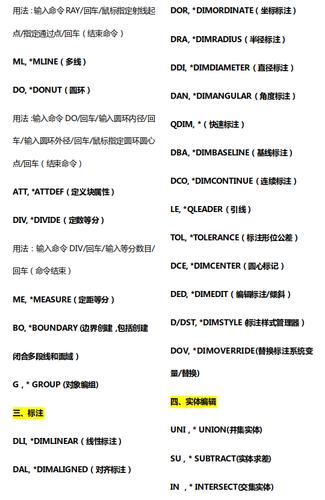

（图片来源网络，侵删） -
使用块选项（可选）
若需用块代替点标记，可在第三步输入“B”并按回车，然后输入块名，设置是否对齐块和分解块，在管道布局中可用“阀门”块作为标记。
参数设置与注意事项
- 点的样式：默认情况下，点标记可能显示为小圆点，需通过“格式”→“点样式”调整可见性。
- 对象方向：ME命令从对象的最靠近选择点的端点开始测量，选择位置会影响点的起始位置。
- 闭合对象：对于圆或闭合多段线，测量从起始角度（通常为0°）开始，按顺时针方向进行。
- 块的对齐：使用块选项时，“对齐”会使块旋转以适应对象方向，“非对齐”则保持块原始角度。
常见问题与解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 点标记不可见 | 点样式太小或颜色与背景相同 | 修改点样式（格式→点样式）或调整颜色 |
| 测量间距不准确 | 输入数值错误或对象包含非连续部分 | 检查输入数值，确保对象为连续实体 |
| 块未正确显示 | �块未定义或未插入到当前图形 | 使用“BLOCK”命令定义块，或检查块路径 |
实际应用示例
假设需在一条长度为500的直线上每100单位放置一个点标记：
- 输入“ME”命令，选择直线；
- 输入间距值“100”，按回车；
- 直线上将出现4个点标记（位置分别为100、200、300、400），最后一个间距为100（因500÷100=5，但起点为0，故实际4段）。
若需用“标记”块代替点：
- 输入“ME”后选择“块(B)”；
- 输入块名“标记”，选择“对齐”并按回车；
- 指定间距后,块会沿直线方向自动旋转对齐。
相关问答FAQs
Q1：ME命令和DIV命令有什么区别？
A1：ME命令（定距等分）是按指定间距在对象上放置点或块，最后一段间距可能小于设定值；DIV命令（定数等分）是将对象等分为指定数量的段，每段长度相等，长度为500的直线用ME命令间距100会生成4个点（分5段，最后一段100），而用DIV命令分5段则生成5个点（每段100）。
Q2：为什么ME命令在圆上测量时点分布不均匀？
A2：ME命令在圆上测量时是从选择点最近的象限点开始，按顺时针方向按弧长间距放置点，若需按角度均匀分布，应使用DIV命令并输入段数，或通过极坐标手动计算点位置，若圆的半径较大而间距较小，可能导致视觉上的“不均匀”，实际是按弧长等距的。
