在CAD软件中,绘制长方形是最基础且常用的操作之一，无论是机械设计、建筑设计还是工程制图，长方形作为基本几何图形，其绘制方法灵活多样，本文将详细解析CAD中绘制长方形的多种命令及其应用场景，帮助用户高效掌握这一核心技能。
基础绘制命令：RECTANG（快捷键REC）
RECTANG是CAD中最直接的长方形绘制命令，通过指定对角点或输入尺寸参数即可快速生成长方形，以下是具体操作步骤：
-
启动命令：在命令行输入
RECTANG或REC，按回车键确认；或通过功能区“绘图”面板点击“矩形”图标。 -
指定对角点：
- 命令行提示“指定第一个角点”，在绘图区点击鼠标左键确定长方形的起始顶点。
- 随后提示“指定另一个角点”，移动鼠标可动态预览长方形形状，点击确定对角点完成绘制。
- 若需精确输入尺寸,可在提示下直接输入长度值（如
500），按回车键后再输入宽度值（如300），系统自动生成指定尺寸的长方形。
-
动态输入功能：启用状态栏的“动态输入”后，可在鼠标旁的输入框中直接输入长度和宽度，无需切换命令行，提升绘制效率。

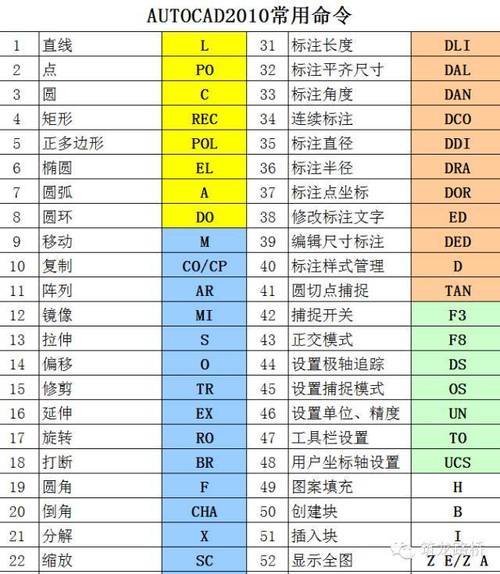

（图片来源网络，侵删）
高级参数设置：通过命令行选项定制长方形
RECTANG命令支持多种参数选项，可满足复杂绘图需求，在指定第一个角点后，命令行会显示以下选项：
| 选项名称 | 功能说明 | 操作示例 |
|---|---|---|
| 倒角（C） | 设置长方形的倒角距离，生成带圆角的长方形 | 输入C，指定倒角距离（如50），后续绘制长方形将自动应用倒角 |
| 圆角（F） | 设置圆角半径，生成圆角矩形 | 输入F，输入半径值（如30），绘制圆角矩形 |
| 宽度（W） | 设置长方形的线宽 | 输入W，指定线宽值（如2），长方形边框将显示设定宽度 |
| 面积（A） | 通过面积和长度/宽度计算生成长方形 | 输入A，输入面积值（如150000），再输入长度（如500），系统自动计算宽度 |
| 旋转（R） | 按指定角度旋转长方形 | 输入R，输入旋转角度（如45），后续绘制长方形将旋转相应角度 |
操作示例：绘制一个长500、宽300、圆角半径为50的长方形，操作流程为：
输入REC→指定第一个角点→输入F→输入50→输入500,300→按回车键完成。
其他绘制方法：辅助命令与技巧
除了RECTANG，还可通过以下方式绘制长方形：
-
LINE命令（快捷键L）：
依次连接四个顶点形成长方形，适用于需要分解线条的场景，操作步骤为：输入L→指定第一点→输入相对坐标（如@500,0）→输入@0,300→输入@-500,0→输入C（闭合图形）。
（图片来源网络，侵删） -
POLYGON命令（快捷键POL）：
通过绘制正多边形模拟长方形，输入POL→输入边数4→指定中心点→选择“内接于圆”或“外切于圆”→输入半径值。 -
复制与阵列：
若需绘制多个规则排列的长方形，可先绘制一个，再通过ARRAY（阵列）或COPY（复制）命令快速生成，适用于表格布局或重复结构设计。
实用技巧与注意事项
- 坐标输入：结合绝对坐标（如
100,100）和相对坐标（如@500,0）可精确控制长方形位置。 - 对象捕捉：启用“端点”“中点”等捕捉模式，确保长方形顶点对齐其他图形元素。
- 图层管理：将长方形绘制在指定图层，便于后续编辑和显示控制。
- 分解与编辑：使用
EXPLODE（快捷键X）分解长方形后，可单独修改边或倒角；通过PROPERTIES（快捷键CH）可调整长方形的全局属性。
常见问题与解决方案
- 长方形显示为线框而非填充：
检查“FILL”命令状态，输入FILL→选择ON即可显示填充。 - 倒角/圆角无效：
确认在绘制前已设置C或F参数，或使用FILLET（圆角）命令对已有长方形进行二次编辑。
相关问答FAQs
问题1：如何绘制倾斜的长方形？
解答：使用RECTANG命令时，在指定第一个角点后输入R，设置旋转角度（如30），再输入长宽值即可生成倾斜长方形，输入REC→点击第一点→输入R→输入30→输入500,300→完成绘制。
问题2：如何修改已绘制长方形的尺寸？
解答：选中长方形后，使用STRETCH（快捷键S）命令，通过交叉窗口选择要调整的边，输入新尺寸值；或双击长方形，在“特性”面板中直接修改长度、宽度等参数。
