cab绘图命令是计算机辅助设计（CAD）软件中一组用于绘制和编辑图形的基本指令集合，广泛应用于建筑、机械、电子等工程领域，这些命令通过输入特定的语法或参数，实现对几何图形的精确创建、修改和管理，极大提高了设计效率和准确性，以下将详细介绍cab绘图命令的核心功能、分类、使用方法及注意事项，并结合实例说明其应用场景。

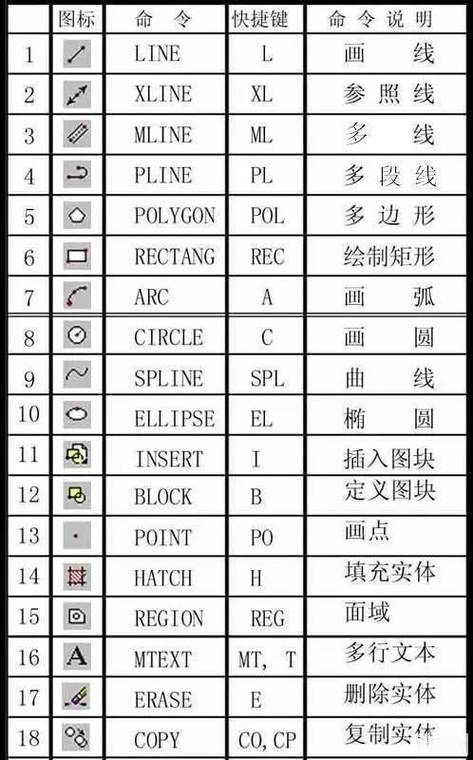

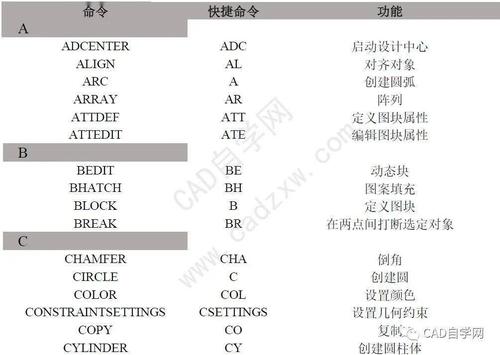

cab绘图命令主要分为绘图类、编辑类、标注类和辅助类四大类，绘图类命令用于创建基础图形元素，如直线（LINE）、圆（CIRCLE）、矩形（RECTANGLE）等；编辑类命令用于修改已有图形，如修剪（TRIM）、延伸（EXTEND）、旋转（ROTATE）等；标注类命令用于添加尺寸和文字说明，如线性标注（DIMLINEAR）、角度标注（DIMANGULAR）等；辅助类命令则用于辅助绘图操作，如图层管理（LAYER）、对象捕捉（OSNAP）等，这些命令通常可以通过命令行输入、工具栏按钮或菜单栏选项触发，具体操作方式取决于CAD软件的版本和用户设置。

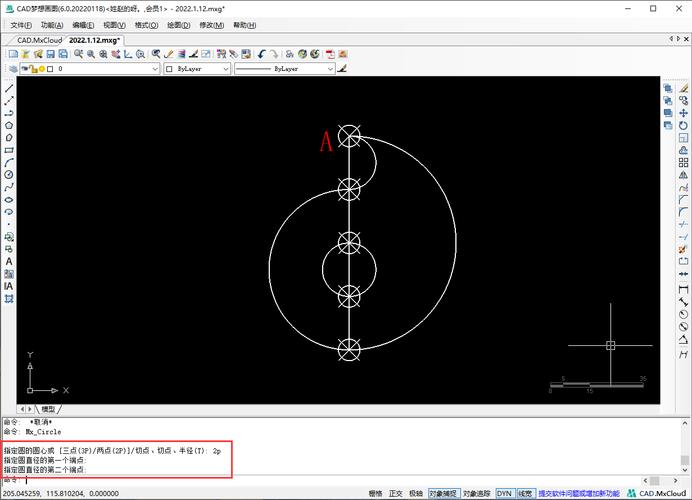

以直线命令为例,其基本语法为“LINE”或快捷键“L”，执行后需依次输入起点坐标和终点坐标，即可绘制一条直线，若需绘制连续线段，可在输入终点坐标后直接输入下一段的起点坐标，按“Enter”键结束命令，圆命令的语法为“CIRCLE”或快捷键“C”，提供了多种绘制方式，如通过圆心+半径（默认方式）、三点定圆（3P）、两点定圆（2P）或切点+切点+半径（TTR），矩形命令（RECTANGLE或REC）则通过指定对角点坐标或输入长度、宽度参数来创建矩形，支持倒角（CHAMFER）和圆角（FILLET）等选项。
编辑类命令中,修剪（TRIM）和延伸（EXTEND）是最常用的修改工具，修剪命令需先选择剪切边界，再选择要修剪的对象；延伸命令则需先选择边界对象，再选择要延伸的对象，旋转命令（ROTATE或RO）通过指定基点和旋转角度来改变对象方向，输入“R”选项可参考角度进行旋转，缩放命令（SCALE或SC）则通过指定基点和比例因子调整对象大小，输入“R”选项可参考长度进行缩放，这些命令通常需要结合对象捕捉功能（如端点、中点、交点捕捉）以确保操作的精确性。
标注类命令是工程制图中不可或缺的部分,线性标注（DIMLINEAR或DLI）用于标注水平或垂直方向的尺寸，需指定延伸线的原点和尺寸线位置，对齐标注（DIMALIGNED或DAL）则用于标注倾斜方向的尺寸，其尺寸线与标注对象平行，半径标注（DIMRADIUS或DRA）和直径标注（DIMDIAMETER或DDI）分别用于标注圆或圆弧的半径和直径，需选择标注对象并指定尺寸线位置，公差标注（TOLERANCE或TOL）和引线标注（QLEADER或LE）可满足复杂设计的需求，标注样式（DIMSTYLE或D）的设置统一了标注的外观，如箭头样式、文字高度和精度等。
辅助类命令中,图层（LAYER或LA）管理允许用户将不同类型的图形元素分配到不同图层，通过控制图层的可见性、冻结或锁定状态来简化绘图过程，对象捕捉（OSNAP）的设置（如启用端点、中点、圆心捕捉）确保了绘图和编辑时的精度，视图操作（如缩放ZOOM、平移PAN）帮助用户调整图形显示范围，而块（BLOCK或B）定义和插入（INSERT或I）则实现了图形元素的重复使用，提高了绘图效率，查询命令（如距离DIST、面积AREA）可快速获取图形的几何属性。
在实际应用中,cab绘图命令的组合使用可完成复杂图形的绘制，绘制一个带圆角的矩形，可先使用矩形命令（RECTANGLE）并输入“F”选项设置圆角半径，再指定对角点；若需在矩形内绘制一个与两边相切的圆，可使用圆命令（CIRCLE）并选择“TTR”选项，依次选择两条边作为切线对象，再输入半径值，编辑时，若需将多个对象延伸至同一边界，可先执行延伸命令（EXTEND），选择边界对象后，输入“F”栏选（Fence）选项，绘制一条穿过所有需延伸对象的直线，即可批量完成操作。
使用cab绘图命令时需注意以下几点：一是命令参数的输入顺序和格式，如圆命令中半径值需为正数；二是对象捕捉的合理使用，避免捕捉错误导致图形偏差；三是图层和命名规则的规范管理，便于后期修改和协作；四是定期保存文件（SAVE或QSAVE）并使用备份（SAVEAS），防止数据丢失，通过自定义工具栏或快捷键（如设置“L”为直线命令）可进一步优化操作流程。
相关问答FAQs：
-
问：如何使用cab绘图命令绘制一个与三个已知对象相切的圆？
答：可使用圆命令（CIRCLE）的“TTR”选项，执行命令后，依次选择两个对象作为切线，再输入第三个对象的半径值，若需与三个对象相切，需先绘制两个分别与两个对象相切的圆，再通过修剪命令调整至符合要求，或使用“三点定圆”选项并捕捉切点。 -
问：在cab绘图命令中，如何快速选择多个对象进行批量编辑？
答：可通过以下方式实现：① 使用窗选（Window Selection）或窗交（Crossing Selection）框选对象；② 输入“SELECT”命令后，输入“F”栏选选项，绘制一条直线穿过需选择的对象；③ 输入“GROUP”或“G”命令创建选择集，便于重复调用；④ 使用“快速选择”（QSELECT）命令根据图层、颜色等属性筛选对象。
