在CAD操作中，布局空间是出图的核心区域，但有时因误操作或文件兼容性问题，布局可能被锁定，导致无法进行视口编辑、打印设置等操作，掌握CAD布局解锁命令及相关方法，能有效提升绘图效率，本文将详细解析布局解锁的多种途径、操作步骤及注意事项，并通过表格对比不同方法的适用场景,最后附上常见问题解答。

布局锁定状态的表现与原因

布局被锁定时，通常会出现以下现象：无法选择或编辑视口、无法删除或添加布局、打印选项呈灰色不可选、状态栏显示“布局锁定”提示等，锁定原因主要包括：用户误触快捷键锁定布局、通过“选项”对话框启用布局保护、使用第三方插件强制锁定、文件损坏导致布局异常等，针对不同原因,需采取对应的解锁方法。

布局解锁的常用方法及操作步骤

通过状态栏快捷键解锁（最常用）

CAD状态栏右下角通常有“锁定UCS”“锁定视口”“布局锁定”等按钮，布局锁定多由“锁定视口”或“布局锁定”功能启用导致。

• 操作步骤：
  1. 切换至被锁定的布局空间（如“布局1”）；
  2. 观察CAD状态栏，若显示“视口锁定”或“布局锁定”图标为高亮/激活状态，直接单击该图标；
  3. 图标熄灭后，布局即解除锁定，可正常编辑视口和打印设置。
• 适用场景：因误操作或手动启用锁定功能导致的布局锁定，操作简单快捷,无需输入命令。

使用命令行解锁（通用性强）

若状态栏未显示锁定按钮或无法通过点击解除，可通过命令行执行相关命令。

• 核心命令：LAYOUTUNLOCK


  （图片来源网络，侵删）
  • 操作步骤：
    1. 在命令行输入LAYOUTUNLOCK，按回车键；
    2. 命令行提示“选择解锁的布局<全部>”，可直接按回车键解锁当前布局，或输入解锁所有布局；
    3. 若选择单个布局，需用鼠标点击被锁定的布局标签，按回车键确认。
  • 注意事项：该命令仅适用于AutoCAD 2010及以上版本，低版本需通过其他方法解锁。

• 替代命令：-LAYOUT

  1. 输入-LAYOUT（注意前面有减号），按回车键；
  2. 输入O（选项），按回车键；
  3. 在弹出的“选项”对话框中，切换到“显示”选项卡，取消勾选“布局元素”中的“显示布局和模型选项卡”；
  4. 点击“确定”后，重新启动CAD，布局锁定状态可能解除（此方法适用于因系统设置异常导致的锁定）。

通过“选项”对话框解除锁定（系统性修复）

若布局锁定与CAD系统设置相关，可通过调整选项参数解决。

• 操作步骤：

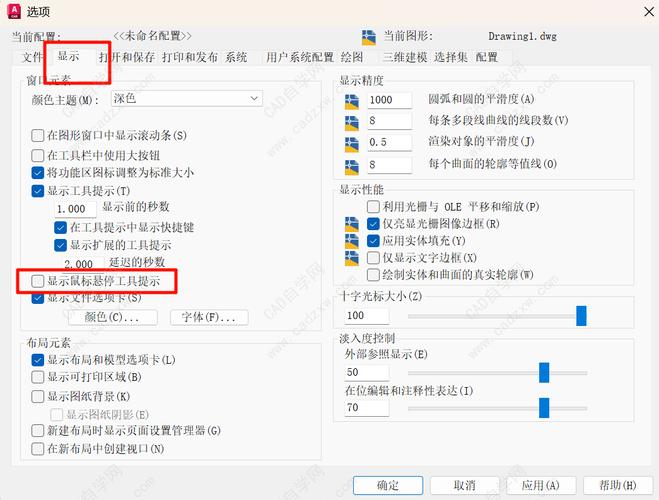

  1. 输入OPTIONS命令，打开“选项”对话框；
  2. 切换至“显示”选项卡，在“布局元素”区域中，确保以下选项为勾选状态：
     • 显示布局和模型选项卡
     • 在视口中显示视口对象
     • 显示图纸背景
     • 显示打印区域
  3. 若“显示布局和模型选项卡”未勾选，勾选后点击“确定”，重启CAD；
  4. 检查布局是否解锁，若仍锁定，进一步切换至“打开和保存”选项卡，在“文件安全措施”中取消勾选“自动保存”（临时解决冲突）,保存文件后重试。

使用块编辑器解锁（针对视口锁定）

若仅视口被锁定而布局可编辑，可通过块编辑器解除视口状态。

• 操作步骤：
  1. 双击布局中的视口，若无法进入视口编辑，说明视口被锁定；
  2. 输入BLOCKEDIT命令，按回车键；
  3. 选择被锁定的视口，点击“确定”进入块编辑器；
  4. 在块编辑器中，输入BLOCKUPDATE命令，更新块定义；
  5. 输入BCLOSE命令，保存并退出块编辑器,视口锁定状态解除。

文件修复与外部参照处理（针对文件损坏或外部参照问题）

若布局锁定因文件损坏或外部参照异常导致，需通过修复文件解决。

• 操作步骤：
  1. 输入RECOVER命令，选择被锁定的CAD文件，执行修复；
  2. 若文件包含外部参照，输入XREF命令，打开外部参照管理器，卸载或重新加载异常的外部参照文件；
  3. 修复后，重新打开文件,检查布局是否解锁。

不同解锁方法的适用场景对比

注意事项

1. 解锁前备份文件：执行解锁操作前，建议保存并备份CAD文件，避免操作失误导致数据丢失；
2. 检查插件兼容性：若安装了第三方插件，尝试暂时禁用插件后再解锁，排除插件冲突；
3. 版本差异：不同CAD版本（如AutoCAD、浩辰CAD、中望CAD）的命令可能存在差异，需根据软件类型选择合适方法；
4. 权限问题：若文件为只读状态或存储在无写入权限的目录,需先修改文件属性或存储路径。

相关问答FAQs

问题1：使用LAYOUTUNLOCK命令提示“无效的布局名称”，如何解决？
解答：该错误通常因布局名称输入错误或布局不存在导致，可先输入LAYOUT命令查看当前文件中的所有布局名称，确保输入的名称准确无误；若需解锁所有布局，直接在“选择解锁的布局”提示下输入并按回车键,无需手动输入名称。

问题2：布局解锁后仍无法编辑视口，且状态栏无锁定提示，怎么办？
解答：这种情况可能因视口特性被冻结或图层被锁定，检查视口所在图层的“锁定”状态，若图层被锁定，需解锁图层（在“图层特性管理器”中点击图层“锁定”列的锁形图标）；若图层正常，选中视口后按Ctrl+1打开“特性”面板，检查“显示锁定”选项是否为“是”，修改为“否”即可解除视口编辑限制。
