在CAD软件中，J命令通常指的是“合并”（JOIN）命令，该命令主要用于将多个相似的对象合并为一个单一对象，从而简化图形结构、提高编辑效率，JOIN命令支持多种对象类型，包括直线、多段线、圆弧、椭圆弧、样条曲线等，但需注意合并对象的前提条件必须符合软件的逻辑规则，以下将从命令功能、操作步骤、适用场景、注意事项及实例演示等方面详细解析CAD中JOIN命令的使用方法。
JOIN命令的基本功能与启动方式

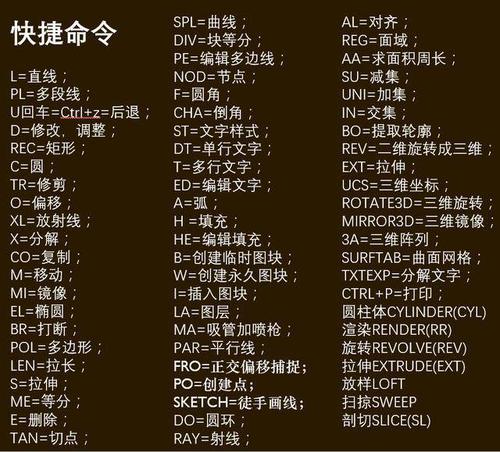

JOIN命令的核心功能是将独立的几何对象连接成连续的整体，可以将多条首尾相连的直线合并为一条多段线，或将断开的圆弧合并为完整圆，启动JOIN命令的方式主要有三种：一是通过命令行直接输入“JOIN”或简化命令“J”并按回车键；二是点击“常用”选项卡中“修改”面板的“合并”按钮；三是通过菜单栏选择“修改”→“合并”选项，启动命令后，CAD会提示用户选择源对象和要合并的对象,用户需根据提示逐步操作。
JOIN命令的操作步骤详解
使用JOIN命令时，需严格按照软件提示的步骤进行,具体操作流程如下：
-
启动命令并选择源对象
执行JOIN命令后，命令行会提示“选择源对象：”，此时需选择一个作为合并基准的对象，若要将多条直线合并为多段线，需首先选择其中一条直线作为源对象，源对象的类型将决定后续可合并对象的类型，例如源对象为直线，则只能合并其他直线；若源对象为圆弧,则只能合并圆弧或椭圆弧。 -
选择要合并的对象
选择源对象后，命令行提示“选择要合并到源的对象：”，此时可框选或点选其他符合条件的对象，若需要合并的对象较多，可使用“窗口选择”或“交叉选择”方式快速选取,选择完成后按回车键确认。

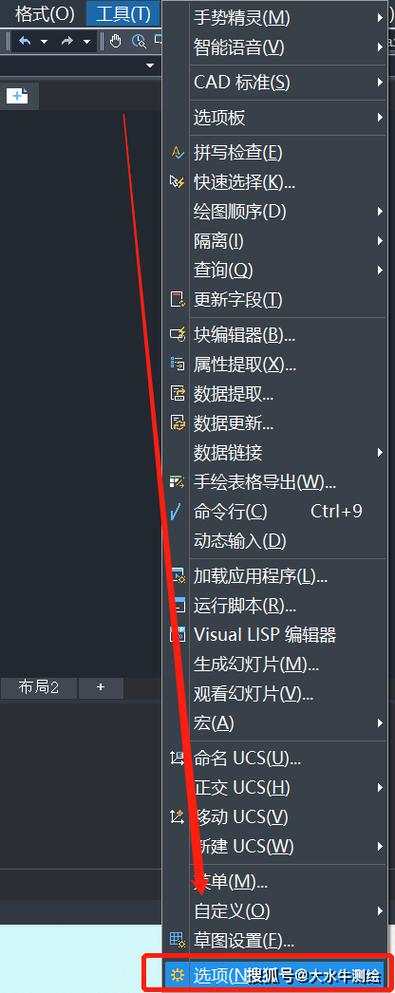

（图片来源网络，侵删） -
设置合并参数（部分情况需要）
若合并的对象为圆弧或椭圆弧，命令行会提示“输入模糊距离或 [合并类型(J)]：”，此时可直接按回车键使用默认模糊距离，或输入“J”选择合并类型（“闭合”或“开放”），合并圆弧时，选择“闭合”可将圆弧直接转换为完整圆。 -
完成合并
确认所有参数后，命令行显示“已合并XX个对象”，合并操作即完成，此时被选中的对象将合并为一个整体，可统一进行编辑操作，如移动、旋转或修改属性。
JOIN命令的适用对象与限制条件
JOIN命令并非适用于所有对象,其合并需满足以下条件：
| 源对象类型 | 可合并的对象类型 | 限制条件 |
|---|---|---|
| 直线 | 直线 | 对象必须共线或首尾相连 |
| 多段线 | 直线、多段线、圆弧 | 对象端点必须重合 |
| 圆弧 | 圆弧、椭圆弧 | 圆弧半径、圆心角需相近；选择“闭合”时可直接成圆 |
| 椭圆弧 | 椭圆弧 | 椭圆长轴、短轴需一致 |
| 样条曲线 | 样条曲线 | 控制点需连续 |
需注意，JOIN命令无法合并不同类型的对象（如直线与圆弧），且对象之间必须存在几何上的连续性（如端点重合或共线），若对象间距过大，需先使用“延伸”或“修剪”命令调整位置后再合并。
JOIN命令的典型应用场景
-
简化复杂图形
在绘制机械图纸时，常需将多条直线或圆弧合并为多段线，以便统一进行倒角、偏移等操作，将一个矩形四条边合并为一条多段线后,可快速生成闭合区域并填充图案。 -
修复断开的几何对象
当图形因编辑操作出现断点时（如圆弧被误删除部分），可使用JOIN命令将剩余圆弧合并为完整圆或闭合圆弧，在建筑图纸中，若墙体轮廓线出现断裂,可通过合并相邻线段恢复连续性。 -
优化三维模型
在三维建模中，JOIN命令可用于合并二维轮廓线，再通过“拉伸”命令生成三维实体，将多个相连的线段合并后，可避免拉伸时生成多个独立实体,便于后续布尔运算。
使用JOIN命令的注意事项
-
对象端点必须精确重合

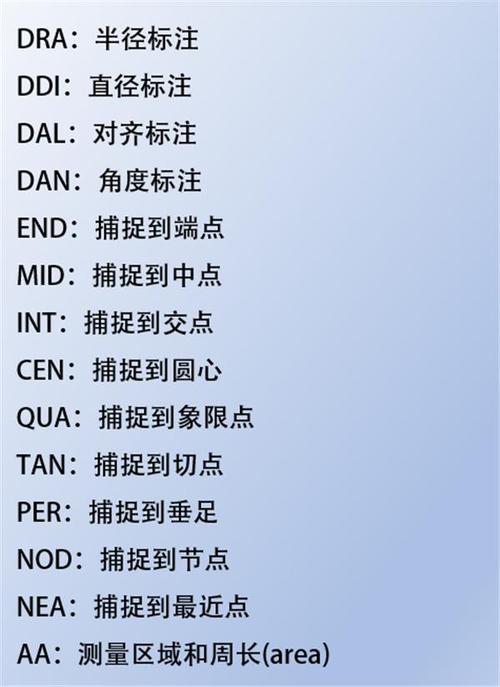

若对象端点存在微小间隙（如0.001单位），合并可能失败，建议使用“对象捕捉”功能确保端点对齐，或先使用“拉伸”命令调整位置。 -
合并后对象属性的变化
合并后的对象将继承源对象的图层、线型、颜色等属性，若需统一属性,建议在合并前调整各对象的图层或属性。 -
不可合并的对象类型
JOIN命令不支持合并椭圆、直线与多段线混合对象、带有宽度的多段线等特殊情况，此时可尝试使用“PEDIT”命令的“合并”选项进行替代操作。
实例演示：合并多条直线为多段线
假设需将图纸上首尾相连的三条直线（AB、BC、CD）合并为一条多段线,操作步骤如下：
- 输入命令“J”并按回车键,启动JOIN命令。
- 选择直线AB作为源对象,按回车键确认。
- 框选直线BC和CD,按回车键。
- 命令行提示“已合并3个对象”，此时三条直线已合并为一条多段线,选中后显示为一个整体。
相关问答FAQs
问题1：为什么使用JOIN命令时提示“无法合并对象”？
解答：通常是因为待合并的对象不符合条件，需检查以下两点：一是对象类型是否一致（如直线与圆弧无法合并）；二是对象端点是否精确重合，若存在间隙，可使用“延伸”命令调整端点位置后重试。
问题2：JOIN命令和PEDIT命令的“合并”选项有何区别？
解答：JOIN命令操作更简单，适用于快速合并同类对象；而PEDIT命令的“合并”选项功能更强大，可合并不同类型的对象（如直线与多段线），并可设置模糊距离容差，但PEDIT命令需先选择多段线作为源对象,操作步骤相对复杂。
