在使用CAD软件进行绘图设计时，命令面板作为核心操作界面之一，承载着命令输入、选项设置、工具调用等重要功能，许多用户都曾遇到过“命令面板不见了”的困扰，导致操作流程中断，工作效率大幅下降，这一问题的出现可能由多种因素导致，包括误操作、软件设置变更、界面配置丢失、版本兼容性问题等，本文将系统分析命令面板消失的可能原因，并提供详细的排查与解决方法，帮助用户快速恢复界面,确保绘图工作顺利进行。
我们需要明确CAD中“命令面板”的具体所指，在不同版本的CAD中，命令面板可能以不同的形式存在，如经典模式下的命令行窗口、工具栏组合，或 newer 版本中的功能区（Ribbon）与命令行（Command Line）结合的界面，当用户反馈“命令面板不见了”时，可能涉及以下一种或多种组件的隐藏：命令行窗口、工具栏、选项板（如特性面板、图层管理器）等，解决问题的关键在于准确判断是哪个组件消失,并针对性地进行恢复。
常见原因分析
-
误操作导致的界面隐藏
这是最常见的原因，用户在操作过程中可能无意中触发了快捷键、鼠标右键菜单或界面拖拽功能，导致命令面板被隐藏，在CAD中，按Ctrl+9可以快速隐藏/显示命令行窗口；拖拽命令行窗口边缘可能导致其被吸附到界面边缘或最小化；右键点击工具栏空白处并取消勾选“命令行”选项,也会导致命令行消失。 -
工作空间（Workspace）配置变更
CAD软件通常支持多种工作空间，如“AutoCAD经典”“三维基础”“三维建模”等，不同工作空间的界面布局和显示组件不同，如果用户不小心切换到了不包含命令面板的工作空间，或者自定义工作空间时误删了相关组件,就会出现命令面板不见的情况。
（图片来源网络，侵删） -
界面配置文件损坏或丢失
CAD会保存用户的界面配置信息（如工具栏位置、是否显示等），如果这些配置文件因软件异常关闭、病毒感染或磁盘错误而损坏，软件下次启动时可能无法正确加载界面,导致组件缺失。 -
软件版本或更新问题
在CAD软件更新后，部分旧版本的界面配置可能不再兼容新版本，导致命令面板无法正常显示，安装不完整或更新过程中出现错误,也可能引发界面异常。 -
第三方插件干扰
某些第三方插件可能会修改CAD的界面设置，或与软件本身产生冲突，导致命令面板隐藏或功能异常，特别是非官方来源的插件,其稳定性难以保证。
详细解决方法
针对以上原因,我们可以按照以下步骤进行系统排查和解决：
步骤1：检查快捷键与基本显示设置
-
恢复命令行窗口：
按键盘快捷键Ctrl+9，这是CAD中专门用于切换命令行显示/隐藏的快捷键，如果命令行被隐藏，按下此组合键通常会重新显示。

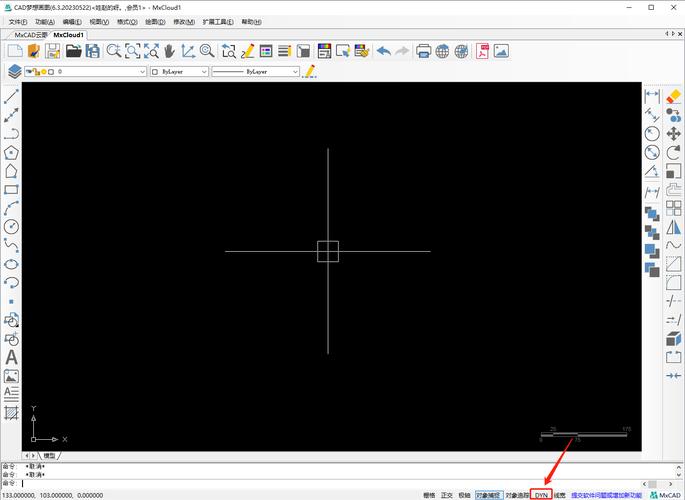

若快捷键无效，可通过鼠标操作：在CAD界面顶部菜单栏点击“工具”→“命令行”，或在状态栏（右下角）找到“命令行”图标并点击。 -
检查工具栏显示状态：
右键点击CAD界面顶部或侧边的工具栏空白处，在弹出的菜单中查看“命令行”“标准”“绘图”等选项是否被勾选，如果未勾选,点击即可重新显示。
步骤2：切换与重置工作空间
-
切换工作空间：
在CAD界面右下角的状态栏找到“切换工作空间”选项（通常显示当前工作空间名称，如“AutoCAD经典”），点击后在列表中选择“AutoCAD经典”或包含命令面板的其他工作空间。
以AutoCAD为例：点击“工作空间”下拉菜单→选择“AutoCAD经典”,该工作空间默认显示命令行和经典工具栏。 -
重置工作空间：
如果自定义工作空间时误删了组件，可以重置为默认配置：- 点击“工具”→“工作空间”→“自定义工作空间”。
- 在弹出的“自定义用户界面”对话框中，找到“工作空间”列表，选择当前工作空间（如“AutoCAD经典”）。
- 在右侧的“自定义界面”中，确保“命令行”“标准工具栏”“绘图工具栏”等被勾选并添加到工作空间中。
- 点击“保存”→“确定”,然后关闭对话框并切换回该工作空间。
步骤3：修复或重置界面配置
- 重置配置文件：
CAD允许用户重置界面设置到初始状态，具体操作因版本而异：- AutoCAD 2015及更高版本：
在命令行输入OPTIONS，打开“选项”对话框→“配置”选项卡→选择“重置”→“确定”。
此操作将恢复所有界面设置（包括工具栏、命令行显示等）到默认状态，但不会影响已保存的图形文件。 - 旧版本AutoCAD：
删除CAD配置文件（如acad.cfg或acad.pgp），软件下次启动时会自动生成新的默认配置文件，文件路径通常位于：
C:\Users\[用户名]\AppData\Roaming\Autodesk\[CAD版本]\[产品名称]\R[版本号]\\Support\
（注意：操作前建议备份配置文件，以防丢失重要自定义设置）。
- AutoCAD 2015及更高版本：
步骤4：检查软件更新与兼容性
-
更新CAD软件：
访问Autodesk官网，检查当前CAD版本是否有可用的更新补丁，安装最新版本可修复已知的界面显示问题。
更新方法：点击“帮助”→“检查更新”或访问Autodesk Account下载最新安装包。 -
以兼容模式运行：
如果问题出现在软件更新后，可尝试以兼容模式运行：- 右键点击CAD桌面快捷图标→“属性”→“兼容性”选项卡。
- 勾选“以兼容模式运行这个程序”，选择较早的Windows系统版本（如Windows 7）。
- 点击“应用”→“确定”后重新启动CAD。
步骤5：禁用第三方插件
-
启动时禁用插件：
在CAD命令行输入STARTUPMODE，设置为0（禁用插件启动），然后重启CAD，如果命令面板恢复，说明是插件冲突导致的问题。
逐个启用插件并测试，定位冲突插件后,卸载或更新该插件。 -
通过管理器禁用插件：
输入APPLOAD命令，打开“加载/卸载应用程序”对话框，取消勾选可疑插件，点击“加载”→“关闭”。
步骤6：重新安装或修复CAD
如果以上方法均无效，可能是软件文件损坏，需进行修复或重装：
- 修复安装：

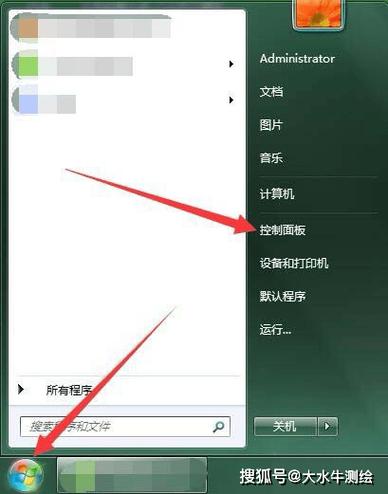

通过“控制面板”→“程序和功能”找到CAD，右键选择“更改”→“修复”，按照向导完成修复。 - 重新安装：
卸载CAD后，清理残留文件（使用Autodesk官方卸载工具）,重新从官网下载安装包并安装。
预防措施 为避免命令面板再次消失，建议用户：
- 定期保存界面配置：在“选项”→“配置”中备份当前配置文件。
- 避免随意修改界面布局：如需调整工具栏位置，先了解拖拽规则（如按住
Ctrl键拖拽可避免吸附）。 - 谨慎安装插件：仅从官方渠道下载插件，并在安装前测试兼容性。
- 养成良好操作习惯：使用快捷键时注意确认,避免误触。
相关问答FAQs
问题1：为什么按Ctrl+9后命令行仍然不显示？
解答：若Ctrl+9无效，可能是CAD软件文件损坏或配置错误，可尝试以下方法：
- 在命令行输入
COMMANDLINE，按回车，看是否能强制显示命令行窗口。 - 如果仍无效，通过“选项”→“配置”→“重置”恢复默认设置，或重新安装CAD软件。
- 检查是否因第三方插件冲突，尝试以安全模式启动CAD（按住
Shift键启动，选择“禁用所有插件”）。
问题2：重置工作空间后，自定义的工具栏和按钮消失了怎么办？
解答：重置工作空间会恢复默认界面，导致自定义工具栏丢失，可通过以下步骤恢复：
- 输入
CUIEDIT命令，打开“自定义用户界面”对话框。 - 在“自定义”选项卡中，找到“工具栏”或“工作空间”，选择之前备份的自定义配置（
.cui文件）。 - 如果未备份，可重新创建工具栏：在“命令列表”中拖拽常用命令到右侧“工具栏”区域，保存并应用。
- 建议定期导出自定义配置：在“自定义用户界面”对话框中点击“导入/导出”→“导出”，保存为
.cui文件以便后续恢复。
