在CAD软件的操作中,命令的灵活运用是提升绘图效率、优化设计流程的核心能力，许多用户虽然掌握了基础命令，但在复杂场景下往往因缺乏对命令功能的深度挖掘和组合技巧，导致绘图效率低下或结果不理想，CAD命令并非孤立存在，通过理解命令参数、结合辅助工具、串联操作流程，甚至自定义设置，能够将简单命令转化为高效工具，大幅提升工作质量，以下从命令参数优化、组合应用、快捷方式及自定义设置四个维度，详细解析如何实现CAD命令的灵活运用。
深挖命令参数：解锁隐藏功能
CAD命令的参数往往被忽视,而参数的灵活调整能直接改变命令的执行逻辑，适配多样化需求，以“直线（L）”命令为例，多数用户仅用于绘制连续线段，但输入“L”后按“空格键”确认起点前，若先输入“长度（LEN）”并输入数值，可直接绘制指定长度的水平或垂直线；结合“角度（A）”参数，则能精准控制线段方向，无需额外使用“旋转（RO）”命令，再如“圆（C）”命令，默认通过圆心和半径绘制，但输入“C”后选择“两点（2P）”或“三点（3P）”，可快速适配已知直径端点或三点共圆的场景；而“相切、相切、半径（TTR）”参数，则能高效绘制与两个对象相切的圆，尤其在机械设计中常用于过渡圆角。
对于“偏移（O）”命令，用户常因“通过（T）”与“距离（D）”参数的混淆导致操作失误。“距离（D）”适用于固定间距的平行偏移，如墙体复制；而“通过（T）”则能将对象偏移至指定点，适用于复杂轮廓的等距复制，如将曲线偏移至特定交点。“偏移（O）”命令的“删除（E）”参数可设置偏移后是否保留源对象，避免重复修剪；“图层（L）”参数则支持直接将偏移对象置于指定图层，实现图层管理一步到位。
“修剪（TR）”和“延伸（EX）”命令是CAD中的“高频操作”，但其“栏选（F）”和“窗交（C）”参数能大幅提升复杂修剪效率，修剪多条交叉线时，无需逐个点击边界，输入“TR”后按“空格键”，再输入“栏选（F）”，绘制一条跨越所有待修剪对象的直线，即可一次性完成剪切；同理，“延伸（EX）”命令结合“窗交（C）”，可快速将多个对象延伸至同一边界。
命令组合应用：构建高效操作链
单一命令功能有限,但通过逻辑串联，能形成解决复杂问题的“操作链”，在绘制机械零件的阶梯轴时，传统方法是先绘制各段轴的轮廓，再用“倒角（CHA）”和“圆角（F）”逐个处理过渡，但更高效的方式是：用“多段线（PL）”命令绘制连续轮廓，输入“PL”后设置“宽度（W）”为轴段直径，通过指定端点快速绘制阶梯轴主体；倒角（CHA）”和“圆角（F）”命令会自动识别多段线转折点，输入“距离（D）”设置倒角尺寸，点击转折处即可批量处理，无需逐段操作。
在建筑平面图中,“阵列（AR）”命令的灵活运用能减少重复绘图，绘制窗户阵列时，先绘制单个窗户块，输入“AR”后选择“矩形阵列（REC）”，设置“行数（R）”为楼层层数、“列数（COL）”为每层窗户数量，结合“偏移（O）”参数输入层高和窗间距，即可一键生成整栋楼的窗户阵列；若需调整窗户样式，只需修改源块，阵列结果会自动更新，避免重复修改。
“块（B）”与“属性定义（ATT）”的组合，则能实现参数化绘图，绘制标题栏时，将固定线条定义为块，再使用“属性定义（ATT）”添加可编辑文字（如设计者、日期、图号等），插入块时（输入“I”），通过属性提示快速填写信息，避免手动输入错误；若需批量修改标题栏内容，双击块进入块编辑器，修改属性设置后，所有关联块将同步更新。
快捷方式与辅助工具：加速操作流程

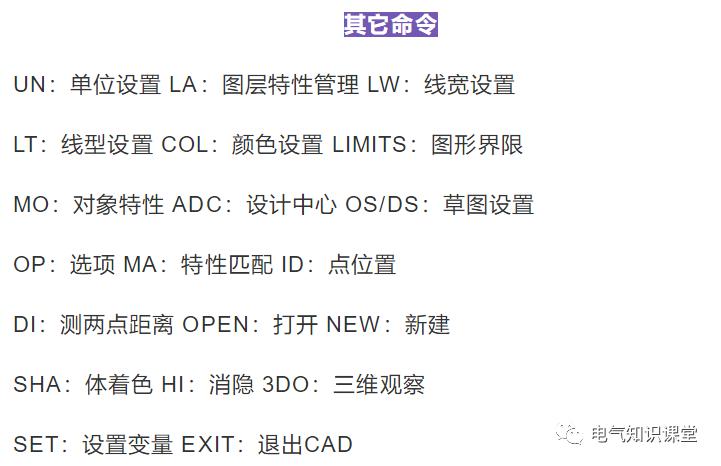

快捷键和辅助工具是命令灵活运用的“催化剂”，能减少鼠标操作，提升绘图节奏，CAD默认快捷键（如“L”直线、“C”圆、“TR”修剪）需熟练掌握，但通过“自定义（CUI）”命令，可依据个人习惯调整快捷键，例如将“标注样式（D）”改为“DD”，提升高频命令的调用效率。
辅助工具中,“对象捕捉（F3）”和“极轴追踪（F10）”是精准绘图的“左膀右臂”，绘制正交图形时，开启“正交模式（F8）”，可确保线条水平或垂直；绘制倾斜线时，结合“极轴追踪（F10）”设置角度增量（如15°），无需计算坐标即可绘制指定角度线；“对象捕捉（F3）”中，“中点（MID）”“交点（INT）”“切点（TAN）”等捕捉模式需按需开启，避免捕捉干扰。
“动态输入（F12）”功能能实时显示命令参数，减少切换命令行的频率，绘制圆时，动态输入会提示“圆心”和“半径”，可直接输入数值而无需看命令行，尤其在绘制精确尺寸图形时效率显著提升。
自定义设置：打造个性化工作流
CAD允许用户通过自定义命令、脚本或LISP程序，将重复操作封装为“一键执行”功能，彻底解放生产力，对于经常使用的“图层管理”操作，可通过“图层状态管理器（LAYERP）”保存图层状态，一键切换显示/隐藏图层；或录制“动作录制器（ACTIONRECORDER）”，将“设置图层→绘制矩形→填充图案”等步骤录制成宏，后续通过“回放”一键执行。
对于高级用户,AutoLISP程序能扩展命令功能，编写一个“快速标注墙体中心线”的LISP程序，输入命令后自动识别墙体轮廓，偏移生成中心线并调整线型，无需手动计算偏移距离，通过“选项（OP）”命令中的“文件”选项卡，可修改支持文件搜索路径，将常用工具栏、脚本或LISP程序固定在界面中，实现“即用即取”。
相关问答FAQs
Q1：如何快速批量修改多个对象的图层？
A：可通过“特性匹配（MA）”命令实现，输入“MA”后，选择源对象（目标图层对象），再选择需修改的多个对象，即可将源对象的图层（如“墙体”）批量应用至所选对象，若需更精确控制，选中对象后按“Ctrl+1”打开“特性”面板，在“图层”下拉菜单中直接修改，或输入“LAYL”命令使用“图层转换器”，将对象批量转换至指定图层。
Q2：绘制复杂曲线时，如何通过命令组合提高精度？
A：可结合“样条曲线（SPL）”与“控制多段线（PEDIT）”命令，先用“样条曲线（SPL）”绘制大致曲线，通过“控制点（FIT）”调整曲线形状；输入“PEDIT”命令选择曲线，选择“样条曲线（S）”将其转换为多段线样条，再使用“精度（D）”选项增加控制点数量，进一步细化曲线；最后结合“夹点编辑”，拖动控制点微调曲线，确保与设计图纸完全吻合。
