在CAD软件中,PEDIT命令是一个功能强大的多段线编辑工具，全称为“Polyline Edit”，它主要用于对多段线（Polyline）进行各种修改和优化操作，是CAD绘图过程中不可或缺的高级编辑命令之一，多段线是由多个直线段或圆弧段组成的单一对象，通过PEDIT命令，用户可以统一编辑这些线段的属性、形状及连接方式，从而提高绘图效率和精度。

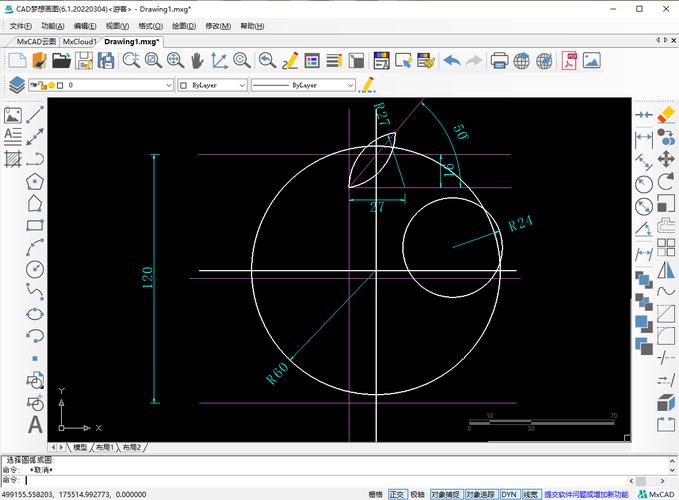

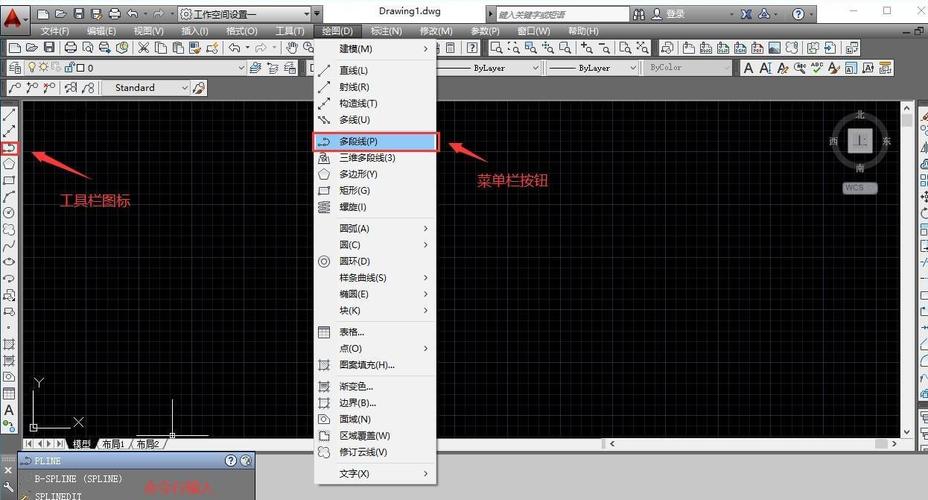

PEDIT命令的启动方式有多种：用户可以直接在命令行输入“PEDIT”并按回车键，或者在“修改”菜单中选择“对象”下的“多段线”选项，还可以通过功能区“常用”选项卡中的“修改”面板找到该命令，启动后，系统会提示用户选择对象，此时需要选择要编辑的多段线，如果选择的对象不是多段线，系统会询问是否将其转换为多段线，这一特性使得PEDIT命令也能用于编辑直线、圆弧等基本图形。
PEDIT命令提供了一系列子选项,每个选项都有其独特的功能，以下是一些常用子选项的详细说明：
- 闭合（Close）：如果多段线是开放的，此选项会将其首尾连接，形成闭合图形；如果多段线已经是闭合的，则该选项会变为“打开（Open）”，用于断开闭合多段线。
- 合并（Join）：将其他直线、圆弧或多段线连接到当前多段线中，这些对象必须与当前多段线的端点重合才能成功合并。
- 宽度（Width）：为整个多段线设置统一的宽度，或通过“编辑顶点（Edit Vertex）”选项为单个线段设置不同的宽度。
- 编辑顶点（Edit Vertex）：进入顶点编辑模式，用户可以移动、添加或删除顶点，还可以调整顶点的切线方向，从而改变多段线的形状。
- 拟合（Fit）：通过生成平滑的曲线来拟合多段线的顶点，适用于创建圆弧状路径。
- 样条曲线（Spline）：将多段线转换为样条曲线，生成更平滑的曲线效果，常用于复杂轮廓的绘制。
- 非曲线化（Decurve）：取消拟合或样条曲线效果，恢复多段线到原始的直线或圆弧状态。
- 线型生成（Linetype Generation）：控制多段线的线型生成方式，选择“关（Off）”时，线型在顶点处连续生成，适合虚线等线型。
PEDIT命令的强大之处在于其灵活性和多功能性,在道路设计中，可以使用PEDIT命令将多条独立的道路线段合并为一条多段线，然后统一调整宽度或进行曲线拟合；在机械制图中，可以通过编辑顶点功能精确调整零件轮廓的形状；在建筑绘图中，利用样条曲线选项可以绘制复杂的装饰线条，PEDIT命令还可以与CAD的其他命令（如OFFSET、TRIM等）结合使用，实现更复杂的编辑操作。
为了更直观地理解PEDIT命令的子选项及其功能,以下是一个简要的对比表格：
| 子选项 | 功能描述 | 适用场景 |
|---|---|---|
| 闭合/打开 | 闭合或断开多段线 | 绘制封闭图形或开放路径 |
| 合并 | 连接其他对象到当前多段线 | 整合分散的线段 |
| 宽度 | 设置全局或局部线宽 | 绘制有宽度的线条，如道路、管道 |
| 编辑顶点 | 调整顶点位置、添加/删除顶点 | 精确修改复杂轮廓 |
| 拟合 | 生成平滑曲线拟合多段线 | 创建圆弧状路径 |
| 样条曲线 | 转换为样条曲线，实现更平滑效果 | 绘制复杂曲线，如地形、装饰线 |
| 非曲线化 | 恢复多段线到原始直线/圆弧状态 | 取消平滑效果，恢复几何形状 |
| 线型生成 | 控制线型在顶点处的生成方式 | 调整虚线等线型的显示效果 |
需要注意的是,PEDIT命令的使用也存在一些限制，合并对象时，必须确保它们与当前多段线的端点精确重合，否则无法成功合并；编辑顶点时，复杂的顶点操作可能导致多段线形状发生意外变化，因此建议在操作前备份原始图形，对于包含大量顶点的复杂多段线，频繁使用PEDIT命令可能会降低软件的响应速度，此时可以考虑将多段线分解为多个简单对象进行编辑。
在实际应用中,PEDIT命令的技巧和经验积累非常重要，通过“宽度”选项结合“编辑顶点”功能，可以创建宽度渐变的多段线，模拟真实物体的轮廓；利用“拟合”和“样条曲线”选项的不同效果，可以灵活选择适合设计需求的平滑曲线类型，PEDIT命令还可以通过命令行参数进行批量操作，例如使用“ Multiple”选项连续编辑多个多段线，从而大幅提高工作效率。
PEDIT命令是CAD中功能最全面的多段线编辑工具之一,掌握其各项子选项的使用方法和适用场景，能够帮助用户更高效地完成复杂图形的绘制和修改，无论是初学者还是高级用户，都应该熟练掌握PEDIT命令，以充分发挥CAD软件的绘图潜力。
相关问答FAQs
问题1：PEDIT命令能否编辑非多段线对象？
解答：可以，当用户使用PEDIT命令选择直线、圆弧等非多段线对象时，系统会提示“是否将其转换为多段线？”，输入“Y”即可将其转换为多段线并进行后续编辑，但需要注意的是，转换后的对象将失去部分原始特性（如圆弧的半径信息），因此建议在转换前确认编辑需求。
问题2：如何使用PEDIT命令将多段线转换为样条曲线？
解答：启动PEDIT命令后，选择目标多段线，在提示选项中输入“S”（选择“样条曲线”选项），系统会将多段线转换为样条曲线，转换后，多段线的顶点将成为样条曲线的控制点，曲线会自动平滑通过这些点，如果需要进一步调整曲线形状，可以使用“编辑顶点”选项移动控制点，或使用“拟合公差”参数调整曲线的平滑程度。
