在CAD软件中,三维剖切命令是一项强大的功能，它允许用户通过虚拟的剖切平面或曲面将三维模型切开，从而观察模型的内部结构、检查干涉情况或生成剖视图，这一命令在机械设计、建筑建模、工程分析等领域应用广泛，能够有效提升设计效率和可视化效果，本文将详细介绍CAD三维剖切命令的使用方法、操作步骤及注意事项，并通过表格对比不同剖切方式的特点，最后附上相关FAQs以解答常见问题。
三维剖切命令的核心在于定义剖切平面和选择剖切对象,以AutoCAD为例，用户可通过“SLICE”命令或“三维工具”选项卡中的“剖切”工具启动该功能，执行命令后，系统首先要求用户选择要剖切的三维实体或曲面，接着需指定剖切平面的定义方式，剖切平面的定义方式多样，包括三点定义、曲面/平面对象、当前视图、Z轴矢量、平面坐标等，三点定义是最常用的方式，用户需依次指定剖切平面上的第一点、第二点和第三点，系统将根据这三个点生成一个无限延伸的剖切平面，若选择“曲面/平面对象”，用户可直接选取已有的曲面、圆、椭圆、二维样条曲线或二维多段线作为剖切边界；而“当前视图”则以当前视图平面作为剖切平面，适用于需要观察模型在特定视角下的内部结构的情况。
剖切平面定义完成后,用户需指定要保留的对象侧，系统会提示“在所需的侧面上指定点或[保留两个侧面(B)]”，用户可通过点击剖切平面的一侧保留该部分实体，或选择“保留两个侧面”同时保留剖切后的两部分实体，需要注意的是，剖切操作将永久修改实体，因此建议在剖切前备份原始模型或使用“复制”选项保留原实体，剖切命令支持对多个实体同时进行操作，但需确保所有实体均位于同一剖切平面两侧，否则可能剖切失败。
为更直观地理解不同剖切方式的应用场景,以下通过表格对比几种常见剖切平面定义方式的特点：
| 剖切平面定义方式 | 操作方法 | 适用场景 | 注意事项 |
|---|---|---|---|
| 三点定义 | 依次指定三个不共线的点 | 任意角度的剖切，需自定义剖切位置时 | 确保三点不共线，否则无法生成有效平面 |
| 曲面/平面对象 | 选取已有的二维曲线或曲面 | 沿已有边界剖切，如复杂轮廓或参考面 | 被选对象必须为平面或可展开为平面的曲线 |
| 当前视图 | 以当前视图平面作为剖切面 | 观察特定视角下的内部结构，如剖切后生成二维视图 | 剖切结果与视图角度密切相关，需提前调整视角 |
| Z轴矢量 | 指定一点和Z轴方向 | 需要沿特定轴向（如垂直方向）剖切时 | 需明确Z轴方向，避免剖切方向错误 |

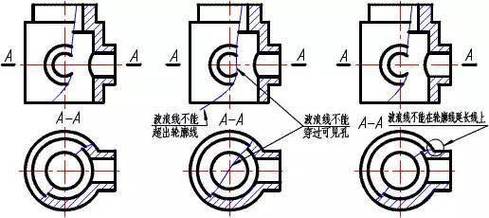

在实际操作中,用户可能需要结合多种剖切方式以达到理想效果，先通过“三点定义”对模型进行初步剖切，再使用“曲面/平面对象”对局部细节进行细化剖切，剖切后可通过“SECTIONPLANE”命令生成截面平面，并进一步生成二维剖视图或三维截面轮廓，便于工程文档的编制。
需要注意的是,三维剖切命令对模型的拓扑结构有较高要求，若模型存在非 manifold几何（如未闭合的曲面、自相交的实体），可能导致剖切失败或结果异常，在剖切前应通过“检查”命令验证模型的完整性，对于复杂装配体，建议先进行干涉检查，再通过剖切观察零件间的配合关系。
相关问答FAQs：
Q1：剖切后如何恢复原始实体？
A1：剖切操作会永久修改实体，无法直接恢复，建议在剖切前使用“复制”命令备份原始模型，或通过“块”功能将实体定义为块，剖切时插入块副本并保留原始块，若已剖切且未备份，可尝试使用“放弃”命令（Ctrl+Z）撤销操作，但仅适用于未保存的步骤。
Q2：剖切平面是否可以是非平面，如曲面？
A2：AutoCAD的“SLICE”命令仅支持平面剖切，无法直接使用曲面剖切，但可通过“EXTRUDE”命令将曲面拉伸为实体，再使用“SLICE”命令沿曲面方向剖切；或使用“3DALIGN”命令将实体对齐到曲面后进行平面剖切，部分高级CAD软件（如SolidWorks）支持曲面剖切功能，可根据需求选择合适工具。
