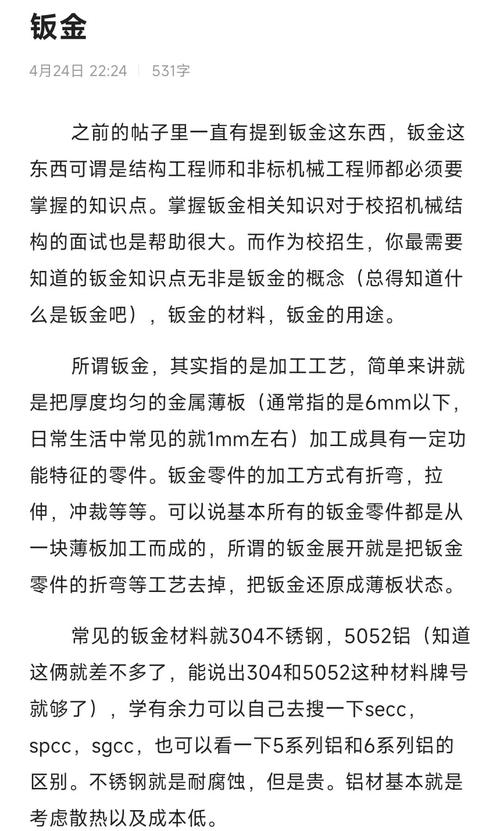

在ProE（现称Creo）钣金设计中，掌握常用命令是高效完成设计任务的关键，钣金设计模块提供了丰富的工具集，从基础特征创建到复杂成型处理，能够满足不同钣金件的设计需求，以下将详细介绍ProE钣金设计中常用的命令及其应用场景,帮助用户系统掌握钣金设计核心功能。
钣金设计的第一步通常是创建基础特征，平面壁”（Wall）是最基础的命令，用于生成初始的钣金平面，通过指定草绘平面和截面形状，可以创建规则或不规则形状的平面壁，后续所有特征都将基于此基础进行构建，与平面壁类似的“拉伸壁”（Extrude Wall）则允许用户沿垂直于草绘平面的方向拉伸截面，生成具有深度的钣金特征，常用于创建简单的盒体或罩壳结构，当需要创建具有一定角度的钣金面时，“旋转壁”（Revolve Wall）命令非常实用，它通过绕指定轴旋转草绘截面来生成回转体钣金件,如管道弯头或圆锥形罩。
在基础钣金件上添加切口和孔洞是常见操作，“切口”（Cut）命令提供了多种创建方式，用户可以通过拉伸、旋转或扫描等方式在钣金件上移除材料，生成通孔或盲孔，特别地，“冲孔”（Punch）命令专门用于创建标准形状的孔，如圆孔、槽孔或异形孔，它支持自定义冲模形状，并能够自动处理钣金件的展开状态，对于复杂的内部轮廓切割，“扫描切口”（Sweep Cut）命令允许用户沿指定轨迹扫描截面，生成切割特征,适用于创建弯折前的预切槽或通风孔。

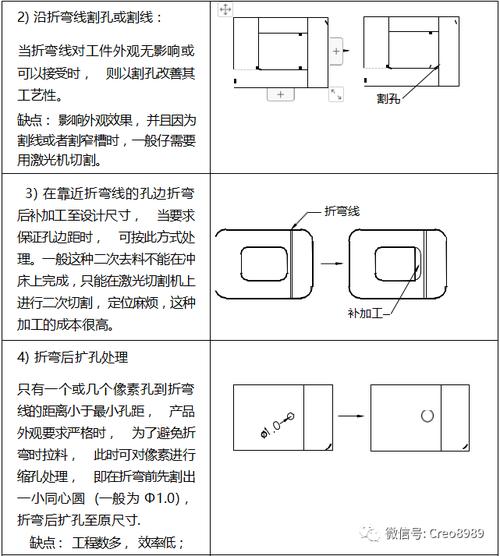

钣金件的折弯与展开是钣金设计的核心环节。“折弯”（Bend）命令用于将平面区域折弯成特定角度，用户可以指定折弯半径、角度和折弯位置，系统会自动计算折弯展开长度，当需要创建多个连续折弯时，“边折弯”（Edge Bend）命令非常高效，它可以选择钣金件的边线快速生成折弯特征，常用于法兰边的创建，与折弯相对的是“展开”（Unbend）命令，它可以将折弯的钣金件恢复到平面状态，便于查看或进行其他操作，对于复杂的钣金件，“折弯回去”（Bend Back）命令则可将展开的钣金件恢复到原始折弯状态。
在钣金件连接方面，“合并壁”（Merge Wall）命令用于将两个相邻的钣金壁合并为一个整体，消除接缝处的间隙，增强结构强度，而“延伸壁”（Extend Wall）命令可以将钣金壁的边沿延伸至指定平面或曲面，常用于增加钣金件的长度或覆盖其他部件，对于需要创建加强筋的场景，“肋”（Rib）命令可以快速生成加强结构，提高钣金件的刚度,用户可以指定草绘截面和延伸方向。
钣金件的修饰特征同样重要，“凹槽”（Notch）命令用于在钣金件的边角处创建U形或V形切口，便于折弯或减轻重量。“印贴”（Form）命令则可以在钣金件表面创建凸起或凹陷的浮雕特征，如品牌标识或功能按钮，当需要创建复杂的冲压成型特征时，“冲压”（Stamp）命令提供了丰富的工具集，支持自定义冲模形状和成型深度,能够生成各种立体结构。
在钣金设计中，“平整形态”（Flat Pattern）命令是必不可少的，它用于生成钣金件的展开图，显示折弯区域的展开长度和位置，为后续的下料和加工提供依据，用户可以通过“折弯许可”（Bend Allowance）命令自定义折弯补偿值，确保展开尺寸的准确性，对于包含多个折弯的复杂钣金件，“平整状态”（Flat State）命令可以创建临时的展开视图,便于检查和修改。
以下是ProE钣金常用命令的功能总结表：
| 命令类型 | 常用命令 | 主要功能描述 |
|---|---|---|
| 基础特征创建 | 平面壁 | 创建初始钣金平面，支持草绘截面 |
| 拉伸壁 | 沿垂直方向拉伸截面生成深度特征 | |
| 旋转壁 | 绕轴旋转截面生成回转体钣金件 | |
| 切口与孔洞 | 切口 | 通过拉伸/旋转等方式移除材料生成孔洞 |
| 冲孔 | 创建标准形状孔，支持自定义冲模 | |
| 折弯与展开 | 折弯 | 将平面区域折弯成指定角度 |
| 边折弯 | 选择边线快速生成折弯特征 | |
| 展开 | 将折弯钣金件恢复到平面状态 | |
| 折弯回去 | 将展开的钣金件恢复到原始折弯状态 | |
| 连接与修饰 | 合并壁 | 合并相邻钣金壁，消除间隙 |
| 延伸壁 | 延伸钣金壁边沿至指定位置 | |
| 肋 | 创建加强筋结构 | |
| 凹槽 | 在边角处创建U形/V形切口 | |
| 印贴 | 创建表面凸起或凹陷特征 | |
| 成型与展开 | 冲压 | 创建复杂冲压成型特征 |
| 平整形态 | 生成钣金件展开图 | |
| 折弯许可 | 自定义折弯补偿值 |
相关问答FAQs：
Q1：如何确保钣金件展开后的尺寸准确性？
A1：确保钣金件展开尺寸准确的关键在于正确设置折弯补偿值，在ProE中，可以通过“折弯许可”命令选择合适的折弯表（如“Table1”或“Table2”），或根据材料类型和厚度自定义折弯半径和补偿因子，在创建折弯特征时，需确保“折弯侧”和“固定侧”的定义正确，避免因固定侧选择不当导致展开尺寸偏差,建议在实际加工前先制作样件验证展开尺寸的准确性。
Q2：钣金件中的冲孔特征与切口特征有什么区别？
A2：冲孔特征（Punch）主要用于创建标准形状的孔洞，如圆形、矩形或异形孔，它具有固定的冲模库，能够自动处理钣金件的展开状态，适用于批量生产中的标准化孔洞，而切口特征（Cut）则更灵活，可以通过任意草绘截面生成切割形状，适用于非规则轮廓的切割，但需要手动处理折弯区域的展开问题，冲孔适合标准化孔洞,切口适合复杂或非标准的切割形状。
