CAD（计算机辅助设计）作为工程设计领域的核心工具，其高效操作离不开对常用命令的熟练掌握，无论是二维绘图还是三维建模，命令的灵活运用能显著提升设计效率与精度，以下将详细梳理CAD常用命令及其具体用法，涵盖绘图、修改、标注、辅助工具等核心模块，帮助用户系统掌握CAD操作逻辑。

绘图类命令：构建设计的基础框架

绘图命令是CAD设计的起点,用于生成基本的几何元素，后续所有复杂图形均由这些元素组合而成。

1. 直线（L/Line）
   功能：绘制直线段，是使用频率最高的命令之一。
   用法：输入命令L后，通过指定起点（如点击或输入坐标0,0）和终点（如@100,0表示沿X轴正向100单位）绘制直线，支持连续绘制，按Esc或Enter结束。

2. 圆（C/Circle）
   功能：绘制圆形，提供多种定义方式。
   用法：输入C后，选择圆心+半径（默认）、圆心+直径（D选项）、两点（2P，直径两端）或三点（3P，圆周上三点）绘制，输入C→指定圆心→输入R→半径值50。

3. 矩形（REC/Rectangle）
   功能：绘制矩形，支持倒角、圆角等特殊样式。
   用法：输入REC后，指定第一个角点（如0,0），输入@200,100（对角点坐标）绘制普通矩形；或使用C（倒角距离）、F（圆角半径）选项修饰。


   （图片来源网络，侵删）

4. 多段线（PL/Pline）
   功能：绘制由直线和圆弧组成的连续线段，可统一设置线宽。
   用法：输入PL后，指定起点，通过W（起点/终点宽度）设置线宽，如W→起点宽5→终点宽5，再绘制直线或圆弧（A切换）。

5. 圆弧（A/Arc）
   功能：绘制圆弧，提供多种参数组合。
   用法：输入A后，默认通过三点绘制（起点、圆弧上一点、终点）；或使用C（圆心）、E（端点）、R（半径）等选项，如A→C→指定圆心→输入半径30→起始角0→终止角90。

6. 样条曲线（SPL/Spline）
   功能：绘制通过或接近指定点的平滑曲线，常用于不规则轮廓。
   用法：输入SPL后，依次指定控制点（至少3点），按Enter后选择闭合（C）或拟合公差（F）调整曲线平滑度。

修改类命令：优化图形的核心工具

修改命令用于调整已有图形的形状、位置或属性，是设计迭代的关键。

1. 移动（M/Move）
   功能：将对象重新定位至指定位置。
   用法：输入M→选择对象→Enter→指定基点（如对象角点）→指定位移第二点（如@50,30，表示向右50、向上30移动）。

2. 复制（CO/CP/Copy）
   功能：创建对象的副本，支持多重复制。
   用法：输入CO→选择对象→Enter→指定基点→指定位移第二点（如@0,50，垂直复制）；输入M可进入多重复制模式，连续指定多个位移点。

3. 旋转（RO/Rotate）
   功能：绕指定基点旋转对象。
   用法：输入RO→选择对象→Enter→指定基点→输入旋转角度（如45，逆时针旋转45°）；或使用R选项（参考角度），如R→选择参考线→指定新角度线，实现“对齐式”旋转。

4. 缩放（SC/Scale）
   功能：按比例放大或缩小对象。
   用法：输入SC→选择对象→Enter→指定基点→输入比例因子（如2放大2倍，5缩小一半）；或使用R选项（参考长度），通过指定参考长度及新长度计算比例。

5. 修剪（TR/Trim）
   功能：以其他对象为边界，修剪掉对象的多余部分。
   用法：输入TR→Enter（全选作为边界）→选择要修剪的对象（如点击圆内直线段）；或先选择边界对象→Enter→再选择要修剪的对象。

6. 延伸（EX/Extend）
   功能：将对象延伸至指定的边界对象。
   用法：输入EX→选择边界对象（如直线）→Enter→选择要延伸的对象（如短线段，延伸后与边界相交）。

7. 倒角（CHA/Chamfer） & 圆角（F/Fillet）

   • 倒角：对两条直线添加倒角，可设置距离或角度，输入CHA→D（设置两个倒角距离，如10,10）→选择第一条直线→第二条直线。
   • 圆角：对对象添加圆角弧，可设置半径，输入F→R（输入半径值，如15）→选择第一个对象→第二个对象。

标注类命令：传递设计尺寸的语言

标注是CAD图纸的重要组成部分,用于准确表达对象的尺寸、公差等信息。

1. 线性标注（DLI/Dimlinear）
   功能：标注水平或垂直方向的尺寸。
   用法：输入DLI→指定第一条尺寸界线原点（如端点）→第二条尺寸界线原点→拖动鼠标至合适位置点击，标注水平/垂直尺寸。

2. 对齐标注（DAL/Dimaligned）
   功能：标注倾斜对象的实际长度，尺寸线与对象平行。
   用法：输入DAL→选择倾斜对象的两端点→拖动鼠标放置标注，适用于斜线、斜边等。

3. 半径标注（DRA/Dimradius） & 直径标注（DDI/Dimdiameter）

   • 半径标注：输入DRA→选择圆弧或圆→拖动鼠标放置尺寸文字及半径符号。
   • 直径标注：输入DDI→选择圆或圆弧→放置标注，自动显示直径符号。

4. 连续标注（DCO/Dimcontinue） & 基线标注（DBA/Dimbaseline）

   • 连续标注：基于已有尺寸的第二条尺寸界线，连续标注线性尺寸，输入DCO→选择已有标注→依次指定下一个尺寸界线原点。
   • 基线标注：以同一基线（第一条尺寸界线）标注多个线性尺寸，输入DBA→选择已有标注→依次指定其他尺寸界线原点。

辅助工具类命令：提升精度的效率保障

辅助工具虽不直接生成图形,但能通过精准定位、对象捕捉等功能，大幅减少操作误差。

1. 对象捕捉（OSNAP）
   功能：自动捕捉对象的特殊点（端点、中点、圆心等）。
   用法：状态栏开启“对象捕捉”→右键设置捕捉模式（如勾选“端点”“圆心”）；或临时捕捉，输入FROM（基点偏移）、MID（中点）、CEN（圆心）等。

2. 极轴追踪（POLAR）
   功能：按指定角度增量显示追踪线，辅助绘制斜线。
   用法：状态栏开启“极轴”→右键设置角度增量（如15°），绘制直线时自动显示15°倍数的追踪方向。

3. 图层（LA/Layer）
   功能：管理图形对象的分类，通过控制图层属性（开关、冻结、锁定）简化操作。
   用法：输入LA→打开图层管理器→新建图层（如“中心线”“标注”），设置颜色、线型、线宽；绘图时通过图层下拉菜单切换当前图层。

4. 块（B/Block） & 插入（I/Insert）

   • 创建块：输入B→输入块名称→选择对象（如螺栓）→指定基点→将对象保存为可重复使用的块。
   • 插入块：输入I→选择块名称→指定插入点→设置缩放比例和旋转角度，快速调用常用图形。

其他实用命令

• 文字（T/Mtext）：输入T（单行文字）或MT（多行文字）→指定文字位置→输入内容并设置样式、高度。
• 图案填充（H/Hatch）：输入H→选择图案类型（如“ANSI31”）→设置比例→封闭区域内点击，填充剖面线。
• 查询（DI/Dist）：输入DI→指定两点，查询两点间距离、角度等几何信息。

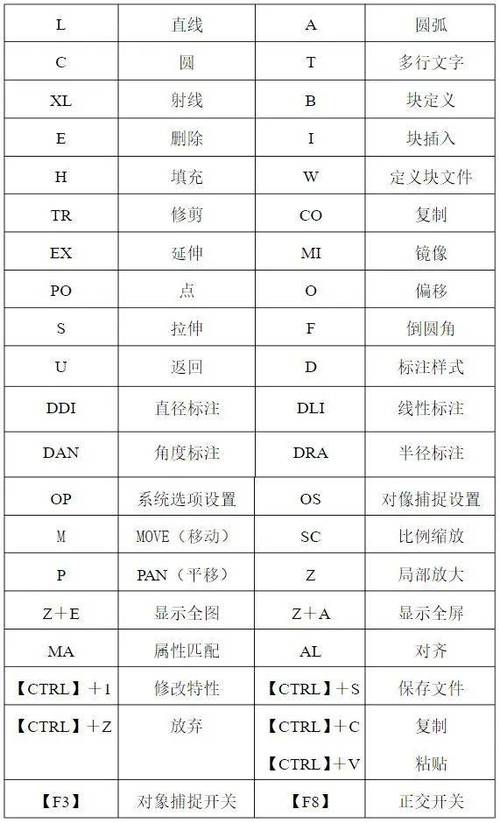

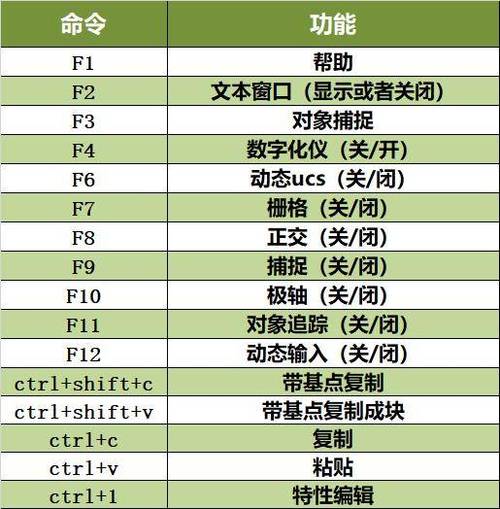

常用命令速查表

相关问答FAQs

Q1：如何快速绘制多个间距相同的图形（如多个等距圆）？
A1：可使用“复制（CO）”命令的“多重复制”功能，或结合“阵列（AR）”命令，具体步骤：①绘制第一个圆；②输入AR→选择圆→选择“矩形阵列”或“极阵列”；③设置行数、列数及间距（如行数1、列数5、列间距20），即可快速生成5个水平等距圆。

Q2：修剪（TR）命令无法修剪对象，可能的原因及解决方法？
A2：常见原因包括：①边界对象未正确选择（需先选边界再选修剪对象）；②对象与边界未实际相交（需使用TR→E选项延伸边界）；③对象所在图层被关闭或冻结，解决方法：确保边界对象存在且可见，检查图层状态，或输入TR→Enter（全选边界）后再选择修剪对象。
