在CAD软件中，圆直径标注是一项基础且常用的操作，它能够准确传达圆形零件或结构的关键尺寸信息，掌握圆直径标注命令的使用方法，对于提高绘图效率和保证图纸规范性至关重要，以下将详细介绍圆直径标注的相关知识，包括命令调用方式、标注样式设置、常见问题及解决方案等内容。

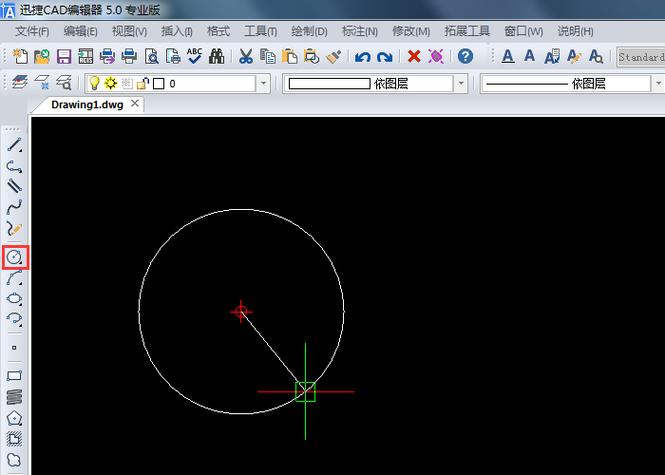

（图片来源网络，侵删）

圆直径标注的基本命令调用方式

在CAD中，执行圆直径标注主要有以下几种途径,用户可根据操作习惯选择最便捷的方式：

无论采用哪种方式，启动命令后,命令行通常会显示以下提示：

选择圆弧或圆：
``此时需用鼠标左键单击目标对象，选择完成后，系统会自动测量并显示直径尺寸，同时提示用户指定尺寸线的位置：

指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]： ``用户可通过移动鼠标调整标注文字和尺寸线的位置,单击鼠标左键完成标注。

默认情况下，CAD直径标注会显示直径符号“Φ”和实测尺寸，但实际绘图时可能需要对标注样式进行个性化调整，以满足不同行业或图纸规范的要求,以下为常用调整项及操作方法：

标注样式管理器：通过命令行输入“DIMSTYLE”或“D”打开“标注样式管理器”，可创建新的标注样式或修改现有样式，在“直线”“符号和箭头”“文字”“主单位”等选项卡中,可对标注进行全面设置。

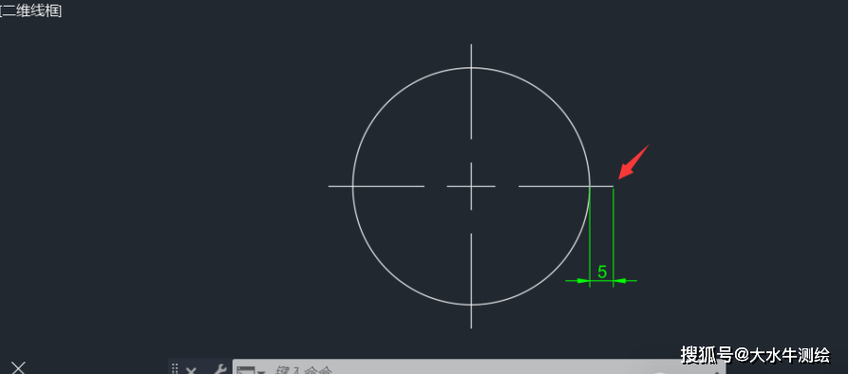

（图片来源网络，侵删）
直径符号的显示控制：在“主单位”选项卡中，“前缀”和“后缀”文本框可用于添加自定义符号，若默认直径符号未显示，可能是样式设置中未启用，需检查“测量单位比例”或“线性标注”选项中的“前缀”是否设置为“%%c”（CAD中直径符号的代码）。
文字位置与方向：在“文字”选项卡中，可调整文字的对齐方式（水平、与尺寸线对齐等）、文字高度和偏移距离，对于直径标注，若需将文字置于尺寸线外部，可勾选“文字位置”中的“尺寸线旁边”选项。
箭头样式与大小：在“符号和箭头”选项卡中，可修改标注箭头的类型（实心闭合、建筑标记等）和大小,确保与整体图纸风格统一。
公差标注：若需添加尺寸公差，可在“公差”选项卡中设置公差格式（极限偏差、对称公差等）、精度及偏差值,实现带公差的直径标注。

倾斜标注：当标注空间有限时，可使用“倾斜”选项调整尺寸线的角度，在指定尺寸线位置前，输入“A”选择“角度”，输入倾斜角度值,使标注文字沿指定方向对齐。
多行文字编辑：若需手动输入直径值或添加说明文字，可在指定尺寸线位置前输入“M”，打开“文字格式”编辑器，在默认尺寸前后添加“%%c”或修改数值,实现自定义标注内容。
关联标注：默认情况下，标注与图形对象关联，当圆的大小改变时，标注尺寸会自动更新，若需取消关联，可通过命令“DIMDISASSOCIATE”实现；反之，使用“DIMREASSOCIATE”可重新建立关联。
标注圆弧的直径：直径标注命令同样适用于圆弧，但仅标注圆弧的直径而非弦长，选择圆弧后,系统会自动延伸至完整圆的直径进行标注。

问题：直径标注未显示“Φ”符号
原因：标注样式中的“前缀”未设置，或文字样式使用了不支持特殊符号的字体。
解决方法：
- 打开“标注样式管理器”，选择当前样式，进入“主单位”选项卡，在“前缀”文本框中输入“%%c”。
- 检查文字样式使用的字体（如“gbetic.shx”或“isocp.shx”），确保字体支持直径符号显示。
问题：标注文字位置无法调整
原因：可能启用了“固定文字位置”选项，或标注样式限制文字移动。
解决方法：
- 在“标注样式管理器”的“文字”选项卡中，取消勾选“尺寸线旁边”的“固定文字位置”选项。
- 使用“DIMEDIT”命令中的“倾斜”选项,手动调整文字与尺寸线的相对位置。
