在CAD软件中，位置命令是用于精确指定点、对象或视图位置的核心工具，其应用贯穿绘图、编辑、标注等全流程，掌握这些命令能大幅提升绘图效率和准确性，尤其对需要高精度的工程制图至关重要，以下从基础定位、对象参照、动态跟踪及视图控制四个维度,详细解析常用位置命令的功能与使用场景。

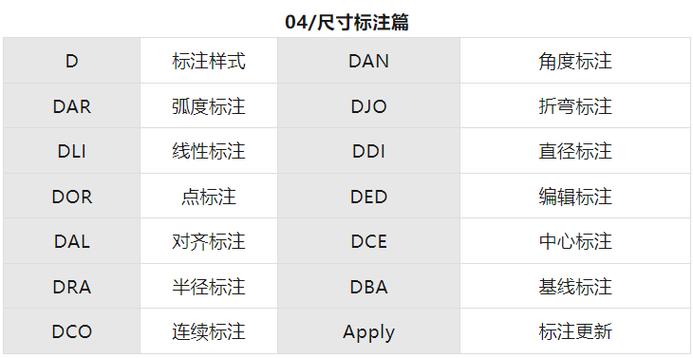

（图片来源网络，侵删）
基础定位命令：点的精确定位
基础定位命令是位置操作的基础，主要包括POINT、DIVIDE、MEASURE及坐标输入法。
POINT（点）：直接通过鼠标点击或输入坐标创建点，若需精确控制，可结合DDPTYPE命令调整点样式（如十字、圆圈等），便于在复杂图形中识别，输入POINT 100,50将在坐标(100,50)处创建点，适用于标记参考位置或节点。DIVIDE（定数等分）：将对象（直线、圆弧、多段线等）按指定数量等分，并在等分点处插入点或块，执行命令后选择对象，输入等分段数（如5），即可将直线分成5等份，常用于绘制刻度线或均匀分布的图形。MEASURE（定距等分）：按指定距离在对象上插入点或块，最后一段可能小于指定距离，对一条长200的直线执行MEASURE，输入距离50，将每隔50单位插入一个点，末端剩余50单位不插入点，适用于按间距布局的场景（如路灯安装）。- 坐标输入法：包括绝对直角坐标（
X,Y）、相对直角坐标（@X,Y）和相对极坐标（@距离<角度），从当前点绘制一条长100、与X轴成30°的直线，可输入@100<30，无需参考原点,灵活性强。
对象参照命令：基于现有元素的定位
当需以已有对象为基准定位时，对象参照命令能快速捕捉特征点，避免手动计算坐标。
OSNAP（对象捕捉）：通过预设捕捉模式（如端点、中点、圆心、交点等）自动吸附到对象特征点，右键状态栏“对象捕捉”可设置常用模式，或输入OSNAP打开对话框勾选选项，绘制直线时开启“中点”捕捉，可直接连接两条线的中点，无需测量坐标。FROM（捕捉自）：以某个点为基准偏移定位，执行命令（如LINE）后，输入FROM，捕捉基准点（如矩形左下角），再输入偏移坐标（如@50,30），将从基准点X正方向50、Y正方向30处开始绘制。TRACKING（临时追踪点）：通过水平和垂直方向追踪定位点，需绘制一个到圆心水平距离100、垂直距离50的点，先执行TT指定圆心为临时追踪点，水平移动鼠标输入100，再垂直移动输入50，即可确定位置。
动态跟踪与定位：实时引导与约束
动态跟踪命令结合实时预览和几何约束，实现直观的精确定位。
DYN（动态输入）：启用后，十字光标附近将显示坐标、长度、角度等动态提示，可直接输入参数绘图，绘制直线时，光标旁会显示当前长度和角度，输入长度值后按Tab键切换输入角度，无需命令行操作，适合新手快速上手。GEOMCONSTRAINT（几何约束）：通过约束关系（如重合、平行、垂直等）固定对象位置，对两条直线应用“重合”约束，可使其端点自动对齐；应用“相切”约束，使圆与直线始终保持相切，修改对象时约束关系自动维持，确保图形逻辑正确。
视图与位置控制：全局视角的调整
除点的定位外，视图控制命令帮助快速切换视角，便于在不同位置操作图形。

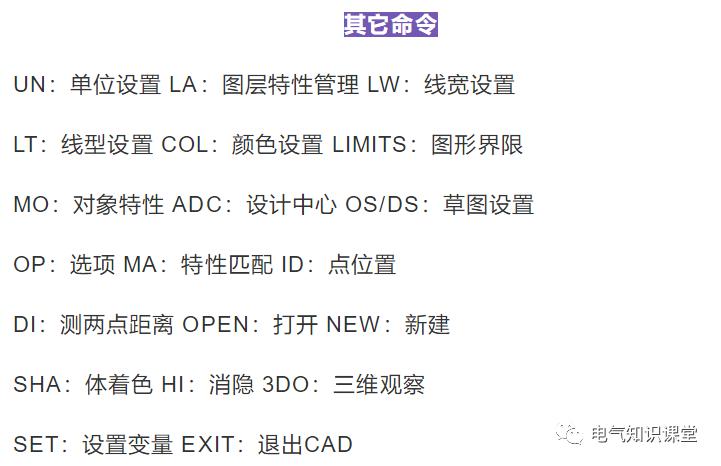

（图片来源网络，侵删）
PAN（平移）：实时移动视图，不改变图形比例和大小，可通过鼠标中点拖动、输入PAN或点击“视图”选项卡“平移”工具执行，适用于观察图形局部细节。ZOOM（缩放）：调整视图显示比例，常用子命令包括：WINDOW（窗口缩放）：框选区域放大，查看细节；EXTENTS（范围缩放）：最大化显示所有图形；CENTER（中心缩放）：指定中心点和缩放比例调整视图。
VIEW（命名视图）：保存特定视角，便于快速切换，对复杂建筑的“首层平面”和“二层平面”分别创建命名视图，需查看时通过“视图”管理器调用，避免重复缩放和平移。
常用位置命令功能对比表
| 命令类型 | 命令名 | 核心功能 | 适用场景 |
|---|---|---|---|
| 基础定位 | POINT | 创建点对象 | 标记参考位置、节点 |
| DIVIDE | 定数等分对象并插入点/块 | 均匀分布图形（如刻度、装饰线） | |
| MEASURE | 定距等分对象并插入点/块 | 按间距布局（如设备安装） | |
| 对象参照 | OSNAP | 捕捉对象特征点 | 精确连接、编辑对象 |
| FROM | 基准点偏移定位 | 相对位置绘图 | |
| 动态跟踪 | DYN | 动态显示坐标、长度、角度等参数 | 实时参数输入、新手绘图 |
| 视图控制 | PAN | 平移视图 | 观察图形不同区域 |
| ZOOM | 缩放视图比例 | 调整显示大小、查看细节 |
相关问答FAQs
Q1: 如何在CAD中快速找到两条不平行线的延长线交点？
A1: 可结合“延伸”捕捉和“临时追踪点”操作，首先开启“对象捕捉”中的“延伸”选项，然后执行LINE命令，将光标靠近其中一条线的端点并沿延长线方向移动，此时会显示延伸虚线；再将光标移动到另一条线的延长线方向，两条虚线交点即为所求位置，点击即可确定点。
Q2: 使用DIVIDE命令等分对象后，为什么看不到等分点？
A2: 通常是因为点样式过小或与图形颜色对比度不足，解决方法：输入DDPTYPE命令，打开“点样式”对话框，选择一个较大的样式（如“十字”并勾选“可尺寸”），调整点大小（可设置为“相对于屏幕大小”或“绝对单位”）,确认后等分点即可显示。
