CAD（计算机辅助设计）软件是工程设计和绘图领域的重要工具，掌握常用命令是高效操作的基础，以下从基础绘图命令、编辑命令、显示控制命令、标注命令及高级应用命令五个方面，详细介绍CAD教程中的核心命令，并通过表格对比部分功能相近的命令,帮助用户系统学习。

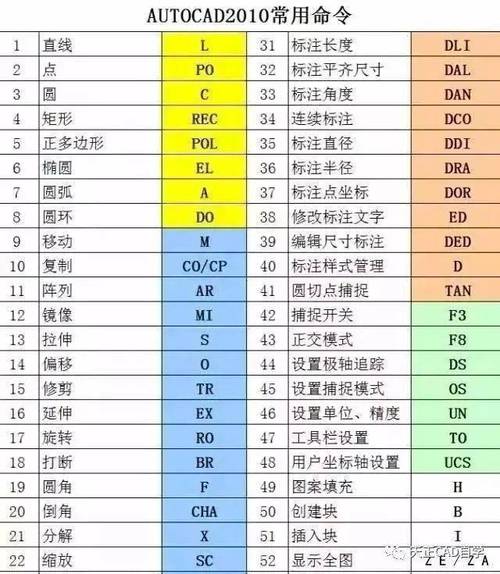

（图片来源网络，侵删）
基础绘图命令

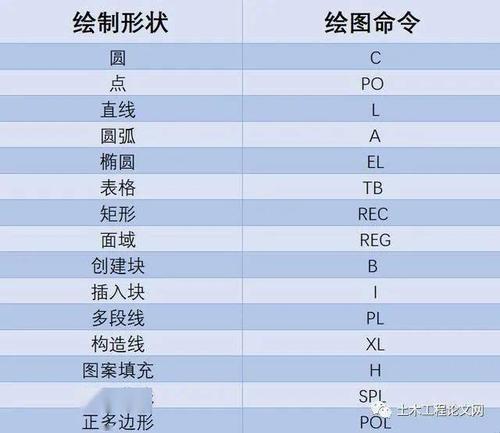

基础绘图命令是创建图形的起点，主要包括直线、多段线、圆、矩形等。
- 直线（LINE/L）：用于绘制连续直线段，通过指定起点和终点完成绘制，支持“闭合（C）”选项将首尾连接。
- 多段线（PLINE/PL）：可绘制由直线和圆弧组成的连续线段，统一设置线宽，适合绘制复杂轮廓，如箭头或带宽度的路径。
- 圆（CIRCLE/C）：提供多种绘制方式，如“圆心、半径（R）”“两点（2P）”“三点（3P）”及“相切、相切、半径（T）”，满足不同场景需求。
- 矩形（RECTANG/REC）：通过指定对角点绘制矩形，支持倒角（C）和圆角（F）选项，可快速生成带修饰的图形。
- 多边形（POLYGON/POL）：绘制正多边形，需输入边数（3-1024），可选择“内接于圆（I）”或“外切于圆（C）”确定大小。
编辑命令
编辑命令用于修改已有图形，是优化图形的关键。
- 移动（MOVE/M）：将对象从原位置平移至新位置，需指定基点和目标点，常用于调整图形布局。
- 复制（COPY/CO）：创建对象的副本，可一次性复制多个，通过“阵列（A）”选项实现矩形或环形阵列复制。
- 旋转（ROTATE/RO）：绕指定基点旋转对象，支持“参照（R）”选项，通过输入参照角度和目标角度精确控制旋转角度。
- 修剪（TRIM/TR）：以其他对象为剪切边，裁剪多余部分，需先选择剪切边界，再选择要修剪的对象。
- 延伸（EXTEND/EX）：将对象延伸至指定的边界，操作逻辑与修剪类似，先选择边界，再选择要延伸的对象。
- 偏移（OFFSET/O）：创建与原对象平行的新对象，可设置距离（通过点或数值），常用于绘制同心圆、平行线等。
显示控制命令
显示控制命令帮助用户调整视图，便于观察和编辑细节。
- 缩放（ZOOM/Z）：调整视图比例，常用选项包括“全部（A）”“窗口（W）”“实时（R）”，范围（E）”可最大化显示所有对象。
- 平移（PAN/P）：移动视图而不改变显示比例，实时模式下按住鼠标左键拖动即可。
- 视图命名（VIEW/V）：保存当前视图，便于在复杂图纸中快速切换视角，适合包含多个区域的绘图。
标注命令
标注命令用于添加尺寸和文字，确保图形信息的准确性。

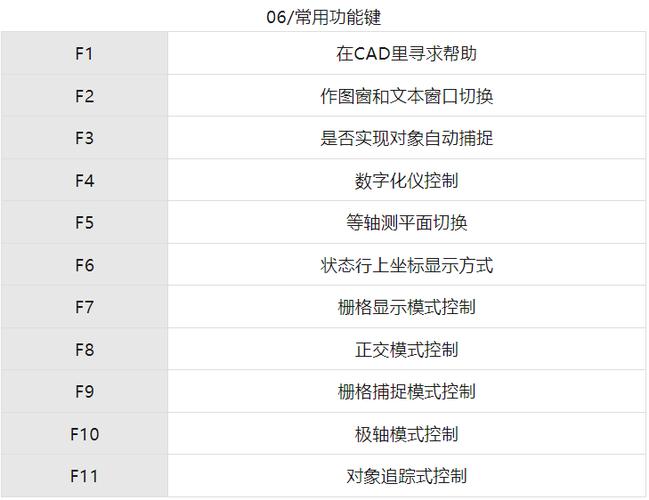

（图片来源网络，侵删）
- 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，需指定延伸线原点和尺寸线位置。
- 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的尺寸，尺寸线与对象平行，适用于非水平/垂直线段。
- 半径/直径标注（DIMRADIUS/DRA/DIMDIAM/DDI）：标注圆或圆弧的半径或直径，需选择对象并指定尺寸线位置。
- 文字（MTEXT/T）：创建多行文字，支持插入符号、设置字体和段落格式，常用于添加注释或说明。
高级应用命令
高级命令提升绘图效率，适用于复杂场景。
- 块定义（BLOCK/B）：将对象创建为块，方便重复使用，可设置基点，插入时通过“INSERT/I”调用。
- 图案填充（BHATCH/H）：在封闭区域内填充图案，如剖面线或材质纹理，需选择边界并设置比例和角度。
- 图层（LAYER/LA）：管理图形对象的显示和属性，通过创建不同图层（如“墙体”“家具”）分类控制，可冻结、锁定或修改图层颜色。
功能相近命令对比表
| 命令类型 | 命令1 | 命令2 | 主要区别 |
|---|---|---|---|
| 绘制连续线 | LINE | PLINE | PLINE可统一设置线宽，含直线和圆弧；LINE仅绘制直线段，每段独立。 |
| 复制对象 | COPY | OFFSET | COPY创建完全相同的副本；OFFSET创建平行对象，适用于等距场景。 |
| 尺寸标注 | DIMLINEAR | DIMALIGNED | DIMLINEAR仅标注水平/垂直尺寸；DIMALIGNED标注任意倾斜尺寸。 |
相关问答FAQs
Q1: 如何快速修剪多余线条？
A: 使用TRIM命令时，先输入“TR”，按空格键后直接选择所有对象作为剪切边界（无需逐个选择），再次按空格键，然后单击要修剪的线条即可，此方法可大幅提高修剪效率,尤其适用于复杂图形。
Q2: 块定义和动态块有何区别？
A: 块定义（BLOCK）是将静态图形保存为可重复使用的单元，插入后无法修改参数；动态块（BLOCK→“块编辑器”）则添加了参数和动作（如拉伸、旋转），插入后可通过夹点调整形状或大小，灵活性更高，适用于需要修改的图形（如门、窗）。
