UG（Siemens NX）中的投影命令（Project）是一个非常强大的几何体创建与编辑工具，它允许用户将曲线、点、草图、边缘或其他几何元素投影到目标平面、曲面或实体表面上，从而生成新的曲线或草图，该命令在模具设计、产品造型、电极加工等领域应用广泛，能够快速将2D轮廓转换为3D空间中的复杂曲线，或对现有曲面进行修剪、分割等操作，以下从功能原理、操作步骤、参数设置、应用场景及注意事项等方面详细解析UG投影命令。
功能原理与核心用途
投影命令的核心是将源几何体沿指定方向投射到目标对象上，生成与目标对象几何形状贴合的新曲线，其基本原理类似于光学投影，通过定义“投影方向”和“目标面”，将源几何体上的点沿方向向量移动，直至与目标面相交，交点的集合即为投影结果，投影方向可以是“沿矢量方向”“指向点”“指向直线”或“与矢量成角度”等多种模式，适用于不同的设计需求，在模具设计中，可将产品轮廓投影到型腔曲面，用于创建分模线；在产品造型中，可将2D草图投影到复杂曲面,生成3D装饰线条。
操作步骤详解
使用投影命令的基本流程可分为以下步骤：
- 进入命令环境：在UG建模模块中，通过菜单栏“插入”→“曲线”→“投影”或直接在“曲线”工具栏中点击投影图标，打开“投影”对话框。
- 选择源几何体：在对话框中点击“选择曲线”或“选择点”，在工作区选取需要投影的几何元素，可以是草图曲线、边缘、点集或曲线链，支持多选，但需确保所有元素在同一平面或可投影方向一致。
- 选择目标面：点击“选择面”，选取投影的目标对象，可以是平面、曲面、实体表面或基准平面，目标面可以是多个不连续的曲面，但需保证投影方向能与其相交。
- 定义投影方向：在“投影方向”选项组中，选择方向模式：
- 沿矢量方向：通过矢量构造器指定一个固定方向（如Z轴、自定义矢量），几何体沿该方向投影，适用于目标面为平面或规则曲面的情况。

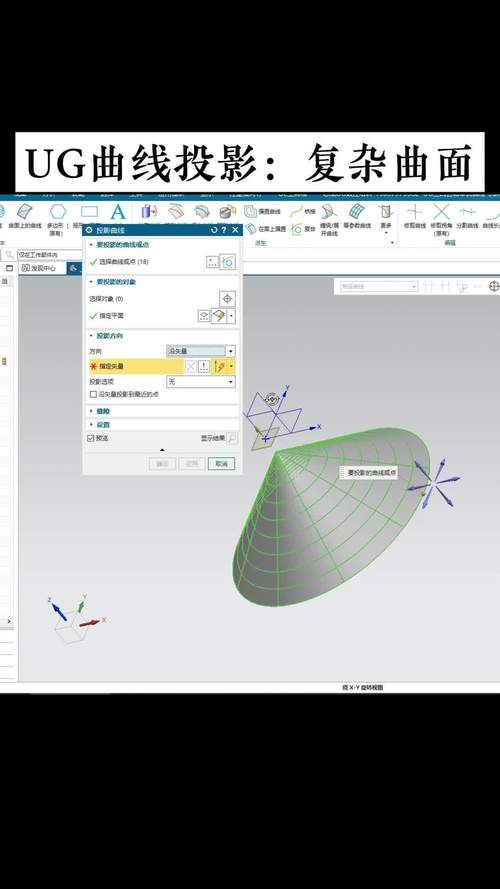

- 指向点：指定一个点，所有几何体向该点汇聚投影，形成放射状效果，适用于锥形或球形曲面的投影。
- 指向直线：指定一条直线，几何体投影方向均指向该直线，适用于柱面或管状曲面的投影。
- 与矢量成角度：以指定矢量为基准，输入角度值，几何体沿与矢量成一定倾斜的方向投影，用于斜投影或特殊角度投影。
- 设置投影选项：在“设置”选项组中，勾选“关联性”可使投影结果与源几何体和目标面关联，修改源对象或目标面时投影结果自动更新；勾选“输出曲线类型”可选择“原始”（保持原曲线类型）或“样条”（将结果转换为样条曲线）。
- 预览与确认：点击“预览”查看投影结果，若曲线不连续或投影失败，可调整方向或检查目标面是否完整，最后点击“确定”完成操作。
参数设置与高级选项
投影命令的对话框中包含多个关键参数，直接影响投影结果的准确性：
- 投影方向：方向的选择需根据目标面的几何特性决定，投影到复杂曲面时，若使用“沿矢量方向”，需确保方向与曲面法向不平行，避免投影失败；若使用“指向点”，需确保目标面完全位于点的“可视范围”内，避免遮挡导致部分曲线无法投影。
- 距离公差：用于控制投影曲线与目标面的贴合精度，公差值越小，曲线贴合度越高，但计算量越大，默认值通常为0.0254mm，可根据加工精度要求调整。
- 输入曲线：指定源几何体的处理方式，如“保留”“隐藏”或“删除”，避免工作区曲线过多造成混乱。
- 投影侧：当目标面为开放曲面时，可选择“侧1”或“侧2”决定投影方向，避免曲线投影到错误的一侧。
若目标面包含多个曲面，需确保曲面之间没有间隙或重叠，否则可能导致投影曲线断裂，可通过“缝合”命令先合并曲面再进行投影。
典型应用场景
- 模具设计中的分模线创建：将产品轮廓投影到型腔曲面，生成与曲面完全贴合的分模线，确保模具分模面与产品外形一致，将产品底部草图沿Z轴正向投影到型腔曲面，即可得到封闭的分模曲线。
- 3D文字与刻字加工：将2D文字或图案投影到产品曲面（如手机外壳、汽车内饰板），生成3D曲线，再通过“拉伸”或“管道”命令创建实体特征，或直接用于加工路径规划。
- 曲面修剪与分割：将曲线投影到目标曲面，生成投影曲线后，可使用“分割面”或“修剪片体”命令，以投影曲线为边界对曲面进行裁剪，例如在汽车覆盖件上创建开口或孔洞。
- 电极设计在电火花加工中，需将工具电极的轮廓投影到复杂型腔表面，生成与型腔形状一致的电极轮廓,投影命令可快速完成这一操作。
常见问题与解决方法
- 投影曲线不连续：通常由目标面存在间隙或投影方向不合理导致，解决方法：检查目标面是否缝合完整，或调整投影方向（如改用“指向点”模式）。
- 投影失败提示“无法相交”：可能是投影方向与目标面平行，或目标面范围未完全覆盖投影区域，解决方法：重新定义投影方向，或扩大目标面范围。
- 投影曲线形状失真：若源曲线包含尖角或小圆角，投影到高曲率曲面时可能变形，解决方法：增大距离公差,或先将源曲线转换为样条曲线再投影。
相关问答FAQs
Q1：投影命令能否将曲线投影到多个不连续的曲面？
A1：可以，投影命令支持选择多个不连续的曲面作为目标面，但需确保所有曲面均能被投影方向“照射”到，若部分曲面因遮挡无法投影,需调整投影方向或分多次投影后合并结果。
Q2：投影后的曲线如何进行编辑？

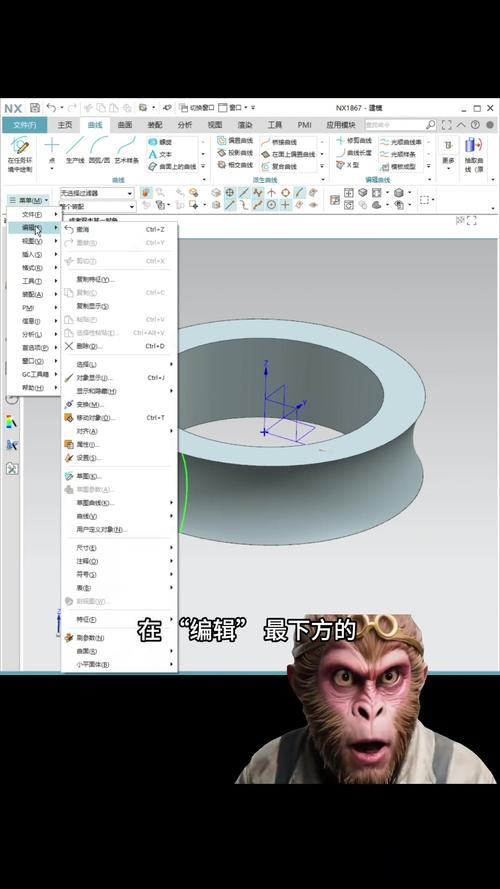

A2：若投影时勾选了“关联性”，修改源曲线或目标面后，投影曲线会自动更新；若需手动编辑，可将投影曲线转换为“非关联”状态（通过“编辑”→“特征”→“移除参数”），然后使用“编辑曲线”命令直接修改形状,但会失去与源对象的关联性。
