在CAD绘图过程中,图框是不可或缺的组成部分，它不仅为图纸提供了标准化的边界和标题栏，还确保了图纸的规范性和可读性，CAD中的图框命令（通常指“布局”或“模板”相关功能）是快速生成和管理图框的核心工具，熟练掌握这些命令能显著提升绘图效率，本文将详细介绍CAD图框命令的使用方法、注意事项及实用技巧。
图框命令的核心功能与调用方式

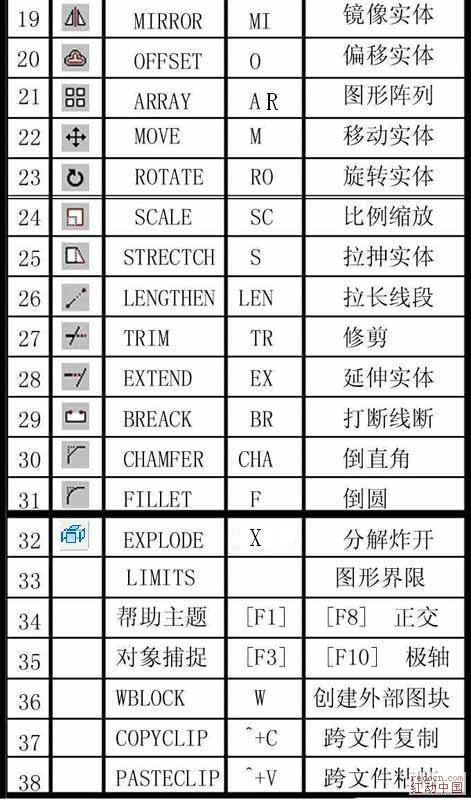

CAD中的图框命令并非单一指令,而是通过一系列操作组合实现的，主要包括“创建布局”“插入图框”和“页面设置管理器”，不同版本的CAD（如AutoCAD、浩辰CAD等）在命令名称上略有差异，但核心逻辑一致。
- 创建布局：通过“布局”选项卡或命令“LAYOUTNEW”可新建布局，系统会自动生成一个包含视口和默认图框的图纸空间环境。
- 插入图框：使用“INSERT”命令调用预先定义好的图块（如A3、A4图框），或通过“设计中心”拖拽标准图框文件（.dwg格式）到当前布局。
- 页面设置管理器：通过“PAGESETUP”命令配置打印参数，如纸张尺寸、打印比例、绘图仪等，确保图框与输出设备匹配。
图框绘制的详细步骤
-
准备图块文件：

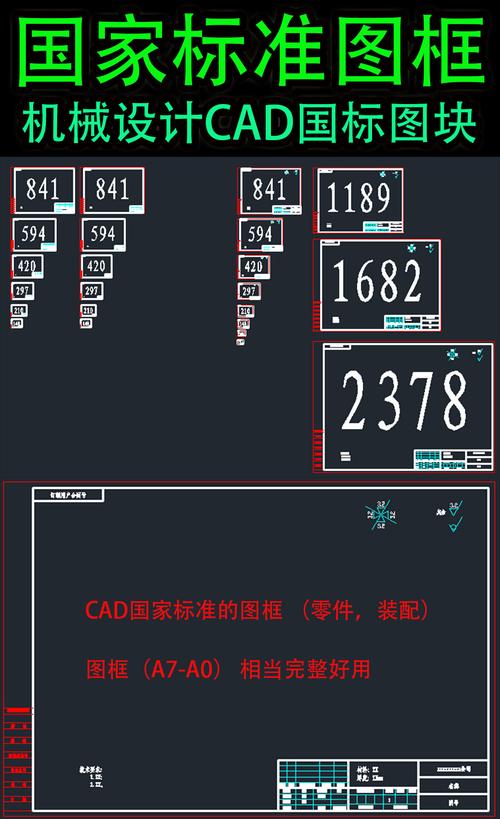

首先需创建标准图框模板，在模型空间绘制符合国标（如GB/T）的图框，包括内边距（装订边25mm，其他10mm）、标题栏、会签栏等，并将其定义为块（BLOCK命令），保存为“.dwg”文件（如“A3图框.dwg”）。 -
切换至布局空间：
点击绘图区下方的“布局1”选项卡，右键选择“从样板”或直接使用“LAYOUTNEW”命令，选择合适的图纸尺寸（如A3：420×297mm）。 -
插入图块：
在布局空间执行“INSERT”命令，选择保存的图块文件，指定插入点（通常为布局的左下角），并根据提示调整缩放比例（通常为1:1）。

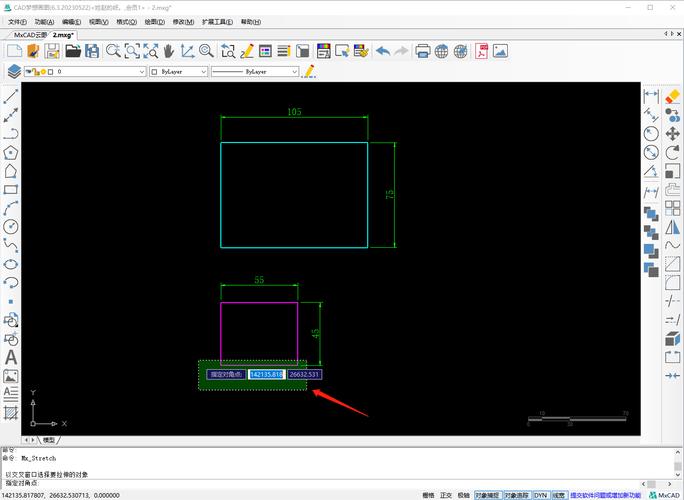

（图片来源网络，侵删） -
设置视口：
图框插入后，需创建视口以显示模型空间的内容，使用“VIEWPORT”命令，在图框内部绘制矩形视口，双击视口进入模型空间，调整视图比例（如“1:100”），并通过“MVSETUP”命令锁定比例。 -
配置页面设置：
执行“PAGESETUP”命令，选择当前布局，设置打印机名称、纸张尺寸、打印样式（如 monochrome.ctb），并勾选“居中打印”和“布满图纸”。
图框使用的注意事项
- 比例匹配：视口比例必须与图框标题栏中标注的绘图比例一致，避免标注尺寸与实际不符。
- 图层管理：图框应放置在独立的图层（如“TITLE_BLOCK”），并设置为“不打印”属性，避免输出时出现重复线条。
- 动态块应用栏中可编辑的文字（如工程名称、图号），建议使用“动态块”功能，通过“属性定义”（ATTDEF）预设字段，双击即可修改。
图框命令的高级技巧
- 批量布局创建：通过“LAYOUT”命令的“复制”选项，可快速生成多个相同布局的图框，适用于多张图纸的批量出图。
- 外部参照应用：若项目团队需共享图框，可将图框作为外部参照（XREF）插入，避免重复修改导致版本混乱。
- 自动生成标题栏：利用“字段”（FIELD）功能，将图纸编号、设计日期等信息与页面设置关联，实现内容自动更新。
相关问答FAQs
Q1：为什么插入图框后打印时部分内容超出边界？
A1：通常由页面设置中的“打印区域”配置错误导致，请检查“PAGESETUP”命令中的“打印范围”是否选择“布局”，并确保“打印偏移”中的“X”和“Y”值为0，勾选“居中打印”即可解决。
Q2：如何修改图块中的标题栏文字？
A2：双击图块进入块编辑器（BEDIT），选中标题栏中的文字属性（如“工程名称”），直接修改内容后保存，若使用动态块，可通过“块属性管理器”（BATTMAN）批量编辑多个实例的文字。
