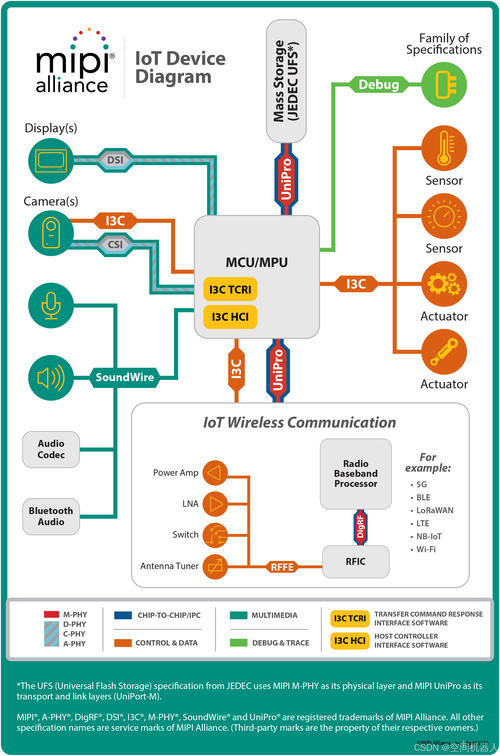

MIPI协议命令是移动产业处理器接口（MIPI）规范中用于控制和管理高速数据传输的核心机制，广泛应用于手机、平板、嵌入式系统等移动设备的显示、摄像头、射频等模块，MIPI协议通过定义标准化的命令集，确保不同厂商的芯片和外设之间能够高效、可靠地通信，其设计兼顾了低功耗、高带宽和灵活性，满足移动设备对性能与能效的双重需求。
MIPI协议命令体系主要基于不同工作子协议构建,其中最常用的是DSI（显示串行接口）和CSI（相机串行接口），以DSI为例，其命令分为短包和长包两类，短包用于控制指令传输，格式固定，包含数据类型（如垂直同步、空白区域、像素数据等）、通道ID和校验信息；长包则用于传输大数据量，如显示配置参数或图像数据，需包含数据长度标识和有效载荷，短包中的“垂直同步启动”（VSS）命令用于通知显示控制器进入垂直同步阶段，而“写入内存”（Short Write）命令可向显示模块寄存器写入配置参数，DSI还支持“读命令”，用于从外设读取状态信息，便于主机设备实时监控模块工作状态。

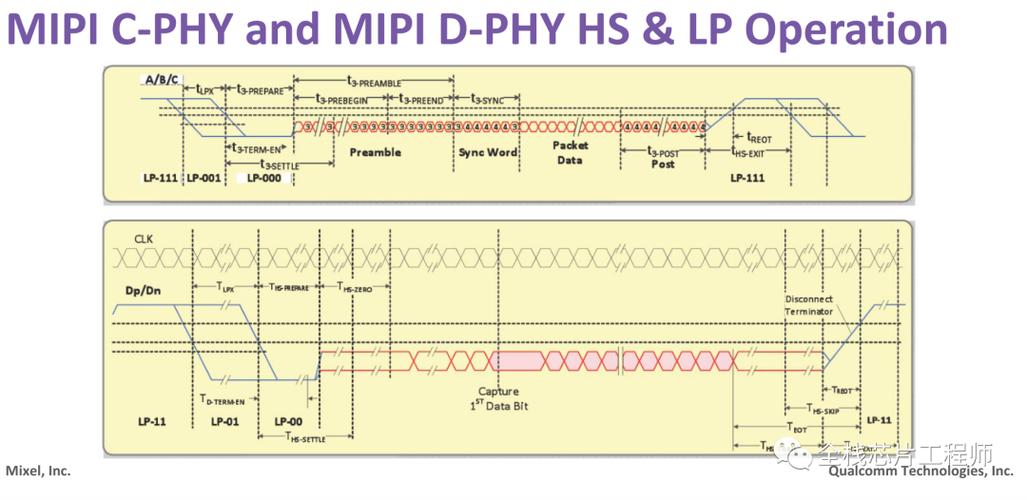

MIPI协议命令的传输机制依赖于差分信号线和时钟同步技术,以DSI为例，采用1-4条数据通道（Data Lane）和1条时钟通道（Clock Lane），通过高低电平变化传输数据，命令传输前需先建立低功耗模式（LP）和高带宽模式（HS）的切换：LP模式用于非数据传输阶段，降低功耗；HS模式则支持高速数据传输，满足高刷新率显示的需求，命令的发送时序需严格遵循MIPI协议规范，命令模式”和“视频模式”的切换需通过特定的同步序列（如“Null Packet”或“Blanking Packet”）触发，避免数据冲突。
在实际应用中,MIPI协议命令的配置需结合硬件接口和软件驱动，主机控制器（如SoC）需通过初始化命令序列设置显示模块的分辨率、色彩格式、刷新率等参数，常见命令包括“设置显示参数”（如DPI色彩模式配置）、“控制背光亮度”（通过PWM信号调节）以及“错误检测命令”（用于校验数据完整性），以下为DSI部分短包命令类型的示例：
| 数据类型（HEX） | 命令名称 | 功能描述 |
|---|---|---|
| 01 | Null Packet | 空数据包，用于时序填充 |
| 02 | Short Write | 短写入命令，配置寄存器 |
| 03 | Short Read | 短读取命令，读取状态寄存器 |
| 04 | Long Write | 长写入命令，传输大数据块 |
| 05 | DCS Short Write | 显示命令集短写入 |
| 06 | DCS Long Write | 显示命令集长写入 |
| 10 | VSS | 垂直同步启动 |
| 11 | VSE | 垂直同步结束 |
MIPI协议命令的设计还支持动态功耗管理,在显示待机状态下，主机可通过“进入睡眠模式”命令关闭数据通道，仅保留时钟通道的低频运行，从而显著降低功耗，当需要恢复显示时，发送“唤醒命令”即可快速切换至高速传输模式，确保用户体验的流畅性。
相关问答FAQs：
-
问题：MIPI协议中的DSI命令和CSI命令有何区别？
解答：DSI（显示串行接口）命令主要用于显示模块的控制，如配置显示参数、调节背光、传输图像数据等，支持短包和长包格式；CSI（相机串行接口）命令则针对摄像头模块，用于控制曝光、白平衡、数据传输等，其命令格式更侧重于图像传感器的寄存器读写和时序同步，两者均基于MIPI物理层协议，但应用场景和数据类型不同。 -
问题：如何解决MIPI命令传输中的信号干扰问题？
解答：MIPI协议通过差分信号传输（如CLK+和CLK-）抑制共模干扰，同时要求硬件设计遵循阻抗匹配、缩短信号线长度、减少过孔等原则，软件层面可通过增加CRC校验、重传机制和错误检测命令（如“Read Status”）确保数据完整性，必要时调整HS模式下的驱动电压和预加重参数，以优化信号质量。
